화면에 Connecting(연결 중)이 표시되고 연결할 수 없습니다.

화면에 Connecting(연결 중)이 표시되고 연결할 수 없습니다.

PLC와 NS의 통신 설정을 일치시켜 주세요.

① NS 본체의 '시스템 메뉴'에서 NS 본체의 통신 설정을 확인하고, 필요에 따라 NS 본체 측 설정을 변경합니다(또는 PLC의 PLC 시스템 설정 측을 변경합니다).

• NS 본체의 시스템 메뉴에서 「통신 설정」 탭을 선택하여 설정 내용을 확인합니다. (CX-Designer의 통신 설정 기본값은 통신 속도 = 고속, NT 링크(1:N) 호기 번호 = 0) 　　
• CX-Programmer에서 설정 중인 PLC 시스템 설정의 시리얼 통신 모드 설정과 일치시킵니다. PLC 측 시리얼(RS-232C) 포트의 시리얼 통신 모드가 '상위 링크'로 설정되어 있으므로, 먼저 동작 모드를 'NT 링크(1:N)'로 변경합니다(PLC 시스템 설정 기본값: 모드 = 상위 링크, 통신 속도 = 표준, 호기 번호 = 0).해당 NT 링크(1:N) 모드 시에는 NT/PLC 링크 최대 호기 번호가 NT 링크(1:N) 호기 번호를 초과하는지 확인합니다. NS 본체의 NT 링크(1:N) 호기 번호를 0호기로 설정할 경우, PLC 시스템 설정에서 NT/PLC 링크 최대 호기 번호를 1 이상으로 설정하십시오.
• NS 측은 통신 PLC 기종에 따라 "NT 링크(1:N)", "NT 링크", "상위 링크"를 맞춰 주십시오.
• PLC 측은 PLC 시스템 설정에서 선택 가능한 「NT 링크(1:N)」、「NT 링크」、「상위 링크」를 NS 측과 일치시켜 주십시오.

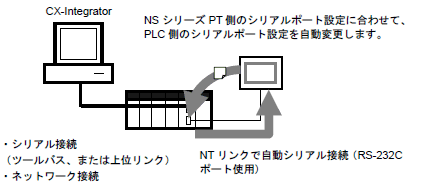

② CX-Integrator의 NT 링크 자동 연결 설정 기능을 사용합니다.

• CX-Integrator를 시작하고, [온라인 연결 정보] 창에서 CPU 유닛을 마우스 오른쪽 버튼으로 클릭한 다음, "NT 링크 도구" - [NT Link 자동 연결 설정]을 선택합니다.

.
