온도 조절기(디지털 조정계)의 경보 출력에서, ON하는 온도와 OFF하는 온도에 폭을 주고 싶습니다. 설정을 알려주세요.

온도 조절기(디지털 조정계)의 경보 출력에서

경보 히스테리시스를 설정함으로써 ON/OFF의 폭을 가질 수 있습니다.
동작은(표1)을 참조하십시오.
경보 히스테리시스는 형 E5CB, 형 E5CS, 형 E5CSV 시리즈를 제외하고 임의로 설정할 수 있습니다.

■ 설정 파라미터

설정 파라미터			설정값
초기 설정 레벨		경보 1 히스테리시스	형식에 따라 설정 범위, 설정 단위가 다릅니다. (표 2) 를 참조하십시오.
		경보 2 히스테리시스
		경보 3 히스테리시스
		경보 4 히스테리시스

　

■ 조작 방법
・전원을 켜면 운전 레벨로 진입합니다.
　운전 레벨에서 레벨 키( 키)를 3초 이상 누르면 초기 설정 레벨로 진입합니다.
　초기 설정 레벨에 진입하면 제어는 정지합니다.
　(초기 설정 레벨에 진입하면 처음에 "IN-t"가 표시됩니다.)
　모드 키( 키)를 짧게 누를 때마다 파라미터가 전환됩니다.
・「ALH□」가 표시되면 UP/DOWN 키로 값을 설정합니다.
・설정 후, 레벨 키( 키)를 1초 이상 눌러 운전 레벨로 돌아갑니다.

■설정 예시
・경보 출력 설정에 대해서는 해당 FAQ도 함께 참조하십시오.
　①SP=100℃로 제어합니다. 상한 경보를 사용하여 SP+20℃ 이상일 때 경보를 출력합니다.
　　경보 120℃ 이상에서 ON, 118℃ 이하에서 OFF로 설정하고자 함. 경보 1을 사용합니다.
　　〔설정〕경보1 종류: 2, 경보값1: 20, 경보 히스테리시스: 2

　②제어와 무관하게 절대값 하한 경보를 사용하여 200℃ 이상일 때 경보를 발생시킨다.
　　200℃ 이하에서 ON, 205℃ 이상에서 OFF로 설정하고자 한다. 경보 1을 사용한다.
　　　〔설정〕경보1 종류: 9, 경보값1: 200, 경보 히스테리시스: 5　　

(표1)　경보 히스테리시스 동작 예시　　

경보 종류・경보의 종류	동작

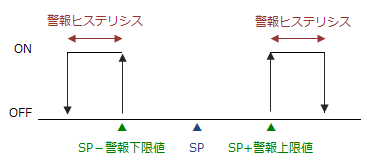

1　상하한 경보
2　상한 경보
3　하한 경보

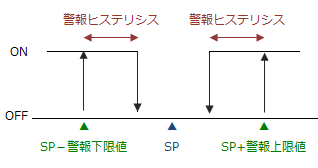

4　상하한 범위 경보
8. 절대값 상한 경보
9　절대값 하한 경보

(표2) 경보 히스테리시스 설정 가능 범위
・「%FS」 에 대해서는 해당 FAQ를 참조하십시오.
・경보 출력 설정에 대해서는 해당 FAQ도 함께 참조하십시오.　

시리즈명	형식	경보 히스테리시스 설정 범위
형 E5CD/형 E5CD-B		입력 및 경보의 종류에 따라 설정 범위 등이 다릅니다. 경보 종류 입력 설정 범위 (초기값) 단위 MV 경보 외 온도 입력 0.1 ~ 999.9 (0.2) ℃ 0.1 ~ 999.9 (0.4) ? 아날로그 입력 0.01 ~ 99.99 (0.02) %FS *4 MV 경보 － 0.01 ~ 99.99 (0.50) %
형E5ED/형E5ED-B
형 E5□C	형 E5AC	입력 및 경보의 종류에 따라 설정 범위 등이 다릅니다. 경보 종류 입력 설정 범위 (초기값) 단위 MV 경보 외 온도 입력 0.1~999.9 (0.2) ℃ 0.01~99.99(0.4) ? 아날로그 입력 0.01 ~ 99.99 (0.02) %FS *4 MV 경보 － 0.01~99.99 (0.50) %
	형E5EC 형E5EC-B
	형 E5CC 형 E5CC-B 형 E5CC-U
	형 E5DC 형 E5DC-B
	형 E5GC
형 E5□N-H (고성능 타입)	형 E5AN-H	입력 종류에 따라 설정 범위 등이 다릅니다. 경보의 종류 입력 설정 범위 (초기값) 단위 전체 온도 입력 0.1~3240.0 (0.2) ℃ 0.1 ～ 999.9 (0.2) ? 아날로그 입력 0.01 ~ 99.99 (0.02) %FS *4
	형 E5EN-H
	형 E5CN-H
형 E5□N-HT (프로그램 타입)	형 E5AN-HT
	형 E5EN-HT
	형 E5CN-HT
시리즈명	형식	설정 가능 범위
형 E5□N (기본형)	형 E5AN *1	입력 종류에 따라 설정 범위 등이 다릅니다. 경보의 종류 입력 설정 범위 (초기값) 단위 전체 온도 입력 0.1~3240.0 (0.2) ℃ 0.1 ～ 999.9 (0.2) ? 아날로그 입력 0.01 ~ 99.99 (0.02) %FS *4
	형 E5EN *1
	형 E5CN *1 형 E5CN-U *1
	형 E5GN *2
형 E5□R	형 E5AR *3	경보의 종류 입력 설정 범위 (초기값) 단위 전체 전체 0.01~99.99 (0.02) %FS *4
	형 E5ER *3
형 E5□R-T (프로그램 타입)	형E5AR-T *3
	형 E5ER-T *3
형 E5CB	형 E5CB	0.2℃/°F로 고정 (변경 불가)
형 E5CS	형 E5CS
형 E5CSV	형 E5CSV

*1　형 E5AN, 형 E5EN, 형 E5CN,형 E5CN-U는 2017년 3월에 생산을 종료했습니다.
*2　형 E5GN은 2015년 3월에 생산을 종료했습니다.
*3　형 E5?R 시리즈, 형 E5□R-T 시리즈는 2021년 3월에 생산을 종료합니다.
*1 *2 *3 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*4 %FS에 대해서는 해당 FAQ를 참조하십시오.

■참고사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 제품 정보 URL에서 카탈로그·사용자 매뉴얼을 참조하십시오.
(사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
