E5□C에서 「SUB」가 점등되지 않도록 하고 싶습니다. 설정을 알려주세요.
- 등록일
- 2025. 12. 17.
E5□C에서 「SUB」가 점등되지 않도록 하고 싶습니다. 설정을 알려주세요.
경보 종별을 0으로 설정하십시오.
공장 출하 상태라면, 「경보 종류◇」를 0으로 설정함으로써 「SUB■」가 점등되지 않도록 할 수 있습니다.
■설정 방법
【1】「보조 출력 ■ 할당」 설정을 변경하지 않은 경우 (초기값은 (표1)을 참조하십시오.)

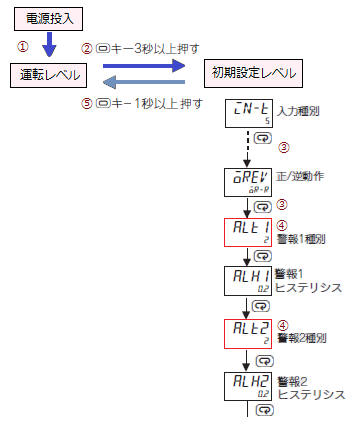

① 전원을 켜면 운전 레벨로 진입합니다.
② 운전 레벨에서 키를 3초 이상 누르면 초기 설정 레벨로 진입합니다.
③ 키를 짧게 여러 번 눌러 상단에 "ALt◇"가 표시되면,
키로 설정값을 "0"으로 변경하십시오.
④ 키를 짧게 누르면 확정되며 다음 파라미터로 전환됩니다.
⑤ 초기 설정 레벨에서 키를 1초 이상 누르면 운전 레벨로 돌아갑니다.
【2】보조 출력 ■ 할당 설정을 변경한 경우
경보 종류를 0으로 설정해도 보조 출력이 켜질 수 있습니다.
이 경우 아래 설정 중 하나를 수행하십시오.
(고기능 설정 레벨로 전환하는 방법은 관련 FAQ를 참조하십시오.)
〔방법1〕
고기능 설정 레벨에서 「보조 출력 ■ 할당」에 「NoNe(사용하지 않음)」을 설정한다.
〔방법 2〕
고기능 설정 레벨에서 「보조 출력 ■ 할당」에 「ALM◇」를 설정한다.
이후 초기 설정 레벨에서 「경보◇종별」을 「0」으로 설정한다.
(◇에는 경보 번호(1~4), ■에는 보조 출력 번호(1~4·기종에 따라 다름)가 입력됩니다.)
(표1) 초기값
◆초기 설정 레벨 경보□종별의 초기값은 모두 상한 경보(2)입니다.
◆고기능 설정 레벨 보조 출력□할당의 초기값은 히터 단선 경보 유무에 따라 다릅니다.
아래 표를 참조하십시오.
| 시리즈 | 형식 | 초기값 | ||||
| 보조 출력 1 (Sub1) | 보조 출력 2 (Sub2) | 보조 출력 3 (Sub3) | 보조 출력 4 (Sub4) | |||
| 형 E5GC | 형 E5GC-□□1□□M-000 형 E5GC-□□1□□M-015 형 E5GC-□□1□□M-024 | 경보 1 (ALM1) | － | － | － | |
| 형 E5GC-□□2□□M-000 형 E5GC-□□2□□M-015 형 E5GC-□□2□□M-016 | 경보1 (ALM1) | 경보 2 (ALM2) | － | － | ||
| 형 E5GC-□□2□□M-023 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | － | － | ||
| 형 E5CC | 형 E5CC-□□2□□M-000 형 E5CC-□□2□□M-004 형 E5CC-□□2□□M-005 형 E5CC-□□2□□M-006 형 E5CC-□□2□□M-007 | 경보 1 (ALM1) | 경보 2 (ALM2) | － | － | |
| 형식 E5CC-□□2□□M-001 형 E5CC-□□2□□M-002 형 E5CC-□□2□□M-003 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | － | － | ||
| 형식 E5CC-□□3□□M-000 형 E5CC-□□3□□M-004 형 E5CC-□□3□□M-005 형 E5CC-□□3□□M-006 형 E5CC-□□3□□M-007 | 경보 1 (ALM1) | 경보 2 (ALM2) | 경보 3 (ALM3) | － | ||
| 형식 E5CC-□□3□□M-001 형 E5CC-□□3□□M-002 형 E5CC-□□3□□M-003 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | 경보 3 (ALM3) | － | ||
| 형 E5CC-B | 형 E5CC-□□2□BM-000 형 E5CC-□□2□BM-004 형 E5CC-□□2□BM-006 | 경보 1 (ALM1) | 경보 2 (ALM2) | － | － | |
| 형 E5CC-□□2□BM-000 형 E5CC-□□2□BM-004 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | － | － | ||
| 형식 E5CC-U | 형 E5CC-□□2□UM-000 | 경보1 (ALM1) | 경보 2 (ALM2) | － | － | |
| 시리즈 | 형식 | 초기값 | ||||
| 보조 출력 1 (Sub1) | 보조 출력 2 (Sub2) | 보조 출력 3 (Sub3) | 보조 출력 4 (Sub4) | |||
| 형 E5AC | 형 E5AC-□□2□SM-000 형 E5AC-□□2□SM-004 형 E5AC-□□2□SM-005 형 E5AC-□□2□SM-013 형 E5AC-□□2□SM-014 | 경보 1 (ALM1) | 경보 2 (ALM2) | － | － | |
| 형 E5AC-□□2□SM-008 형 E5AC-□□2□SM-009 형 E5AC-□□2□SM-010 형 E5AC-□□2□SM-011 형 E5AC-□□2□SM-012 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | － | － | ||
| 형식 E5AC-□□4□SM-000 형 E5AC-□□4□SM-004 형 E5AC-□□4□SM-005 형 E5AC-□□4□SM-013 형 E5AC-□□4□SM-014 | 경보 1 (ALM1) | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | ||
| 형 E5AC-□□4□SM-008 형 E5AC-□□4□SM-009 형 E5AC-□□4□SM-010 형 E5AC-□□4□SM-011 형 E5AC-□□4□SM-012 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | ||
| 형 E5EC | 형 E5EC-□□2□SM-000 형 E5EC-□□2□SM-004 형 E5EC-□□2□SM-005 형 E5EC-□□2□SM-013 형 E5EC-□□2□SM-014 | 경보 1 (ALM1) | 경보 2 (ALM2) | － | － | |
| 형식 E5EC-□□2□SM-008 형 E5EC-□□2□SM-009 형 E5EC-□□2□SM-010 형 E5EC-□□2□SM-011 형 E5EC-□□2□SM-012 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | － | － | ||
| 형식 E5EC-□□4□SM-000 형 E5EC-□□4□SM-004 형 E5EC-□□4□SM-005 형 E5EC-□□4□SM-013 형 E5EC-□□4□SM-014 | 경보 1 (ALM1) | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | ||
| 형 E5EC-□□4□SM-008 형 E5EC-□□4□SM-009 형 E5EC-□□4□SM-010 형 E5EC-□□4□SM-011 형 E5EC-□□4□SM-012 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | ||
| 형 E5DC | 형 E5DC-□□2□□M-000 형 E5DC-□□2□□M-015 형 E5DC-□□2□□M-016 | 경보 1 (ALM1) | 경보 2 (ALM2) | － | － | |
| 형 E5DC-□□2□□M-002 형 E5DC-□□2□□M-017 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | － | － | ||
| 시리즈 | 형식 | 초기값 | ||||
| 보조 출력 1 (Sub1) | 보조 출력 2 (Sub2) | 보조 출력 3 (Sub3) | 보조 출력 4 (Sub4) | |||
| 프로그램 유형 | 형 E5CC-T | 형 E5CC-T□□3□SM-000 형 E5CC-T□□3□SM-004 형 E5CC-T□□3□SM-005 형 E5CC-T□□3□SM-006 | 경보 1 (ALM1) | 경보 2 (ALM2) | 경보 3 (ALM3) | － |
| 형 E5CC-T□□3□SM-001 형 E5CC-T□□3□SM-002 형 E5CC-T□□3□SM-003 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | 경보 3 (ALM3) | － | ||
| 형 E5AC-T | 형 E5AC-T□□4□SM-000 형 E5AC-T□□4□SM-004 형 E5AC-T□□4□SM-005 형 E5AC-T□□4□SM-021 형 E5AC-T□□4□SM-022 | 경보 1 (ALM1) | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | |
| 형 E5AC-T□□4□SM-008 형 E5AC-T□□4□SM-010 형 E5AC-T□□4□SM-019 형 E5AC-T□□4□SM-020 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | ||
| 형 E5EC-T | 형 E5EC-T□□4□SM-000 형 E5EC-T□□4□SM-004 형 E5EC-T□□4□SM-005 형 E5EC-T□□4□SM-021 형 E5EC-T□□4□SM-022 | 경보 1 (ALM1) | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | |
| 형 E5EC-T□□4□SM-008 형 E5EC-T□□4□SM-010 형 E5EC-T□□4□SM-019 형 E5EC-T□□4□SM-020 | 히터 경보 (HA) *1 | 경보 2 (ALM2) | 경보 3 (ALM3) | 경보 4 (ALM4) | ||
*1 히터 단선 경보 관련 설정 파라미터가 초기값 그대로라면, ON으로 설정되지 않습니다.
히터 단선 경보 설정은 해당 FAQ를 참조하십시오.
■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오. 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
