F3SJ-E, F3SJ-B에서 F39-SML을 사용할 때의 주의사항을 알려주세요.
- 등록일
- 2025. 12. 17.
F3SJ-E
반사 미러 F39-SML(이하, 반사 미러)을 사용할 때에는 다음 사항에 유의하십시오.
1. 감지 거리
반사 미러를 1장 사용할 때마다 F3SJ-E/B의 감지 거리는 15% 감쇠합니다.
※ 스퍼터 보호 커버를 병용할 경우, F3SJ-E/B의 감지 거리는 추가로 10% 감쇠합니다.
※ 스퍼터 보호 커버를 병용할 경우, F3SJ-E/B의 감지 거리는 추가로 10% 감쇠합니다.
F3SJ-E/B 시리즈는 형식(F3SJ-E/B□□□□P25,N25,F3SJ-B□□□□P25-01TS,-02TS)에 따라 검출 거리 성능이 다릅니다.
형식을 확인하신 후, 아래 계산식으로 산출된 검출 거리 내에 투광기, 수광기 및 반사 미러를 설치하십시오.
형식을 확인하신 후, 아래 계산식으로 산출된 검출 거리 내에 투광기, 수광기 및 반사 미러를 설치하십시오.
【F3SJ-E/B□□□□P25,N25,F3SJ-B□□□□P25-01TS의 경우】
※ 스패터 보호 커버 미장착 시 계산식
◎ 반사 미러 1장 사용 시: 7m × (1-0.15) = 6.0m
◎반사 미러 2장 사용 시: 7m × (1-0.15) × (1-0.15) = 5.1m
◎반사 미러 3장 사용 시: 7m × (1-0.15) × (1-0.15) × (1-0.15) = 4.3m
◎ 반사 미러 1장 사용 시: 7m × (1-0.15) = 6.0m
◎반사 미러 2장 사용 시: 7m × (1-0.15) × (1-0.15) = 5.1m
◎반사 미러 3장 사용 시: 7m × (1-0.15) × (1-0.15) × (1-0.15) = 4.3m
【F3SJ-E/B□□□□P25-02TS의 경우】
※형식 3SJ-B□□□□P25-02TS에는 스패터 보호 커버를 장착할 수 없습니다
◎반사 미러 1장 사용 시: 6m × (1-0.15) = 5.1m
◎반사 미러 2장 사용 시: 6m × (1-0.15) × (1-0.15) = 4.3m
◎반사 미러 3장 사용 시: 6m × (1-0.15) × (1-0.15) × (1-0.15) = 3.7m
◎반사 미러 1장 사용 시: 6m × (1-0.15) = 5.1m
◎반사 미러 2장 사용 시: 6m × (1-0.15) × (1-0.15) = 4.3m
◎반사 미러 3장 사용 시: 6m × (1-0.15) × (1-0.15) × (1-0.15) = 3.7m

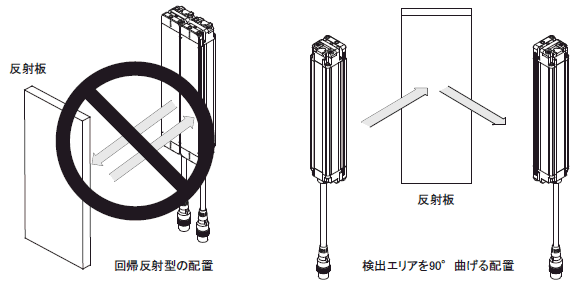

2. 배치
반사 미러 사용 시, 회귀 반사형 배치로는 사용하지 마십시오.
검출 불가 상태가 될 수 있습니다.
미러로 검출 영역을 90° 굽히는 것은 문제 없습니다.
검출 불가 상태가 될 수 있습니다.
미러로 검출 영역을 90° 굽히는 것은 문제 없습니다.
３. 크기
내용: F39-SML의 종류와 적합한 라이트 커튼의 검출 폭은 아래와 같습니다.
・F39-SML0990: 검출 폭 880mm까지
・F39-SML1310: 검출 폭 1200mm까지
・F39-SML1630: 검출 폭 1520mm까지
・F39-SML1950: 검출 폭 1840mm까지
미러 본체 형식보다 라이트 커튼 본체의 적합 형식이 더 작아집니다.
또한 990mm보다 짧은 미러도 존재하지 않습니다.
상세 사양은 상품 정보에서 카탈로그, 매뉴얼을 다운로드하여 확인하신 후 검토해 주십시오.
단, 매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
카탈로그, 매뉴얼 입수 방법에 대해서는 해당 FAQ를 참조해 주십시오
단, 매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
카탈로그, 매뉴얼 입수 방법에 대해서는 해당 FAQ를 참조해 주십시오
