F3SJ 투광기와 수광기가 떨어져 있을 때 광축 조정 방법을 알려주세요.

F3SJ 투광기와 수광기가 떨어져 있을 때 광축 조정 방법을 알려주세요.

투광기와 수광기의 설치 거리가 멀 경우,
레이저 포인터(형식 F39-PTJ)를 사용하면 광축의 간단한 위치 조정이 가능합니다.　
(최종적으로는 라이트 커튼 본체에서 광축이 맞는지 확인해 주십시오.)
레이저 포인터의 설치 방법과 사용 방법을 아래에 설명합니다.

■ 설치 방법

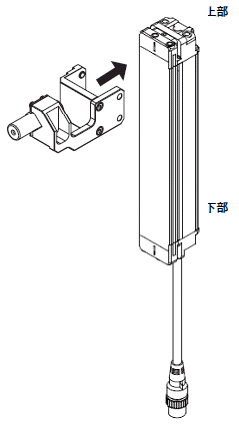

형 F3SJ 투광기(또는 수광기)의 검출면 상부에 형 F39-PTJ를 '찰칵' 소리가 날 때까지 눌러 고정합니다.
그림 1을 참조하십시오.

【그림 1】



■사용 방법
①형 F3SJ 투광기(또는 수광기)의 검출면 상부에 형 F39-PTJ를 설치한 후, 형 F39-PTJ의 전원을 켭니다.
그림 2를 참조하십시오.

【그림 2】

　　

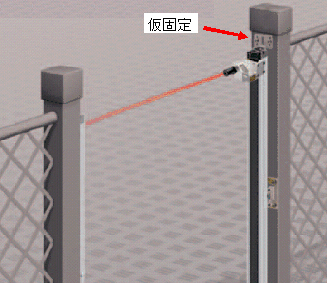

② 상대하는 수광기(또는 투광기)의 상부 중심 부근에 레이저 광이 조사되도록 대략 조정한다.
그림 3을 참조하십시오.

【그림 3】


③② 조정 후, 상부의 장착 금속 부품을 임시 고정한다.
④ F39-PTJ의 전원을 끄고 분리한다.
⑤ 필요에 따라 하부에 대해서도 ①~④의 대략적인 조정을 수행하고, 장착 금속 부품을 임시 고정한다.
⑥ 수광기(또는 투광기)에 대해서도 마찬가지로 ①~⑤의 광축 조정을 수행한다.

※형식 F3SJ-A의 경우, PC 도구(SD Manager) 형식 F39-GWUM으로 수광량을 모니터링하면서 광축 조정을 할 수도 있습니다.

〔부탁드립니다〕
상세 사양은 상품 정보에서 카탈로그, 매뉴얼(취급 설명서)을 다운로드하여 확인해 주십시오.
단, 매뉴얼(취급 설명서) 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
