접점 형태(a접점, b접점, c접점)와 접점 단자(NO, NC, COM)의 관계 및 차이점에 대해 알려주세요.
- 등록일
- 2025. 12. 17.
접점 형태(a접점
접촉 형식은 아래 표와 같이 다양한 명칭이 있습니다.
| 접촉 형태 | a 접점 | b 접점 | c접점 | |
| JIS에서의 접점 기호 | ||||
| 다른 명칭 | ・NO ・노멀리 오픈 ・노멀 오픈 ・메이크 접점 ・상시개방형 ・단투형 | ・NC ・노멀 클로즈 ・노멀 클로즈 ・브레이크 접점 ・상시개방형 ・단투형 | ・COM ・공통 ・컴 ・전환 접점 ・전환 접점 ・쌍투형 | |

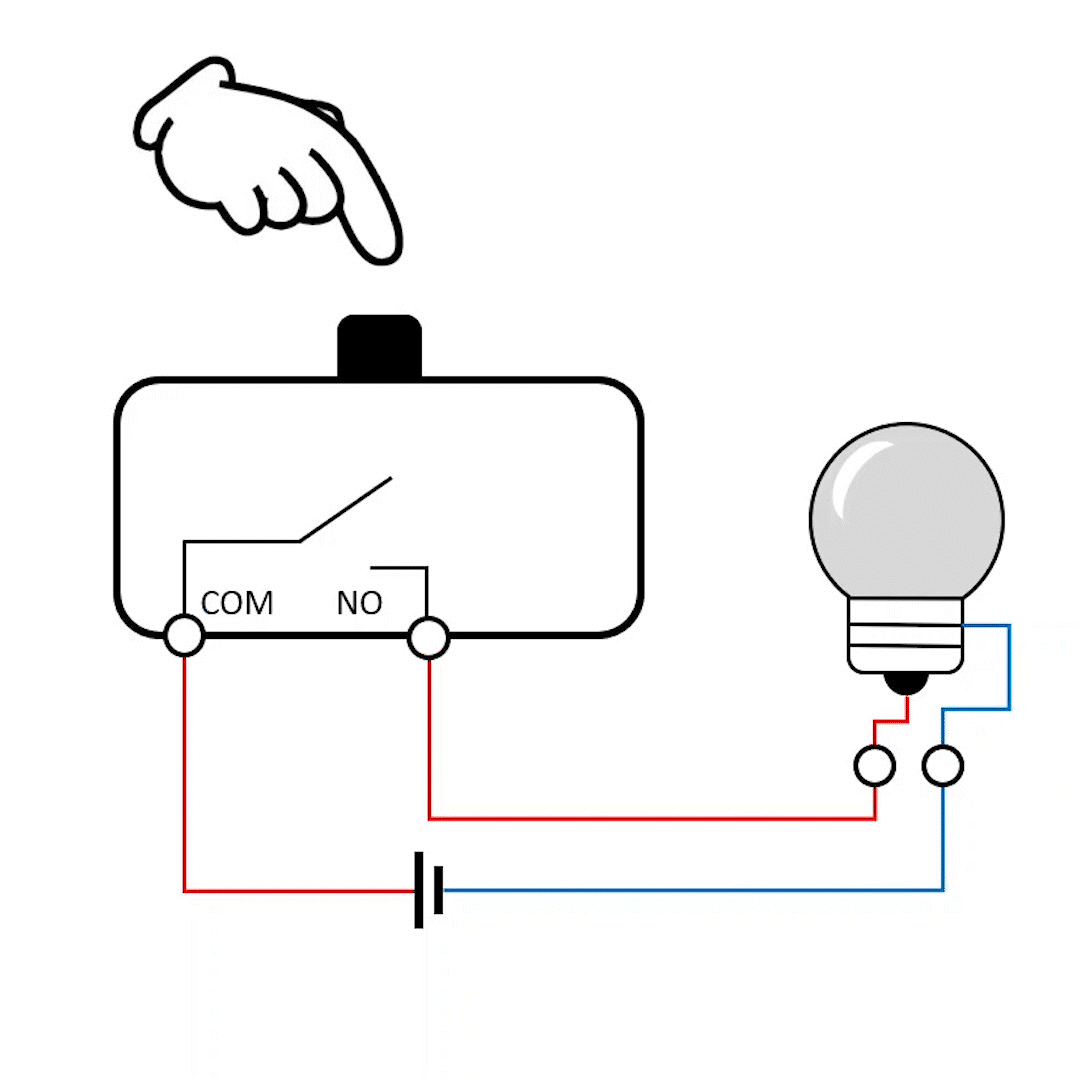

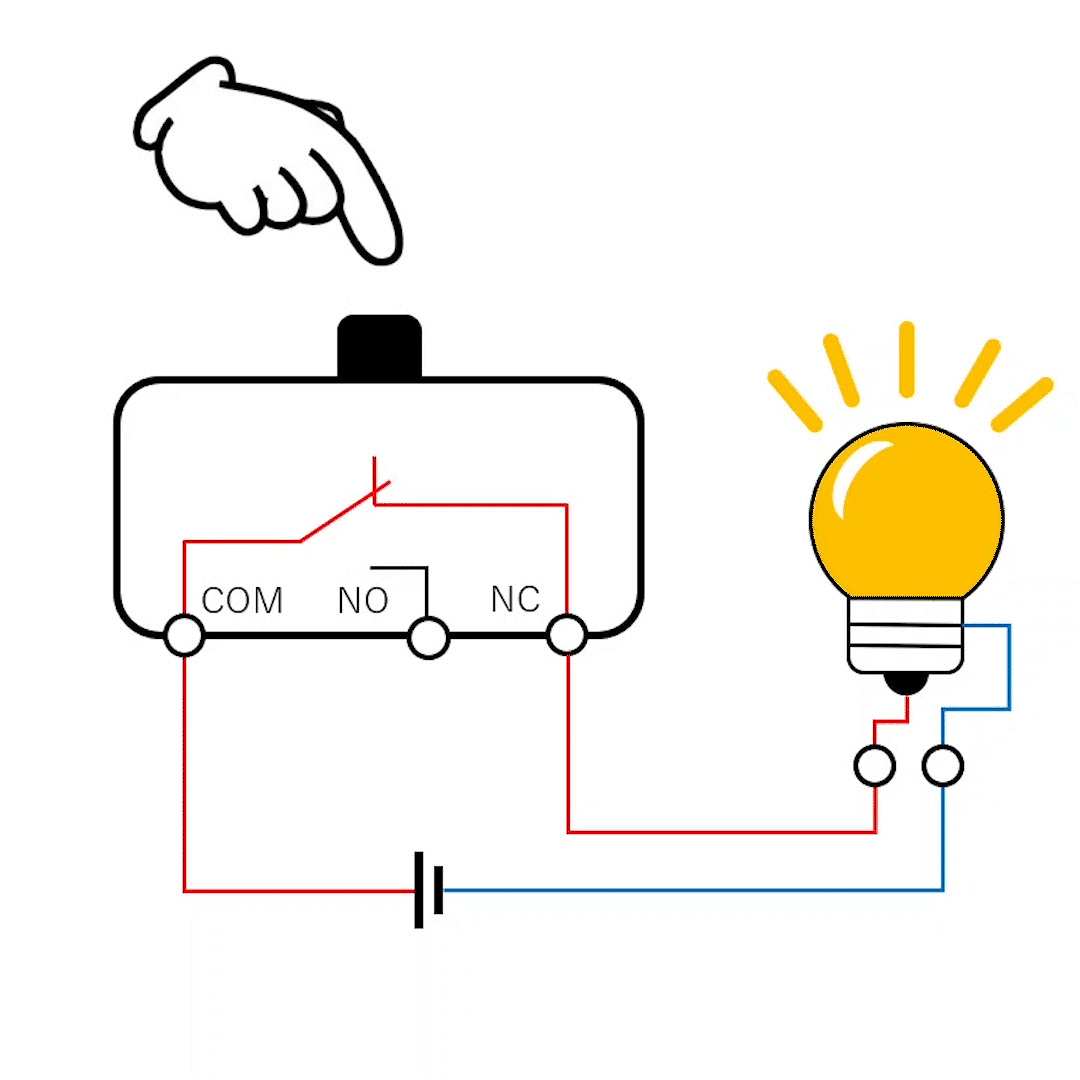

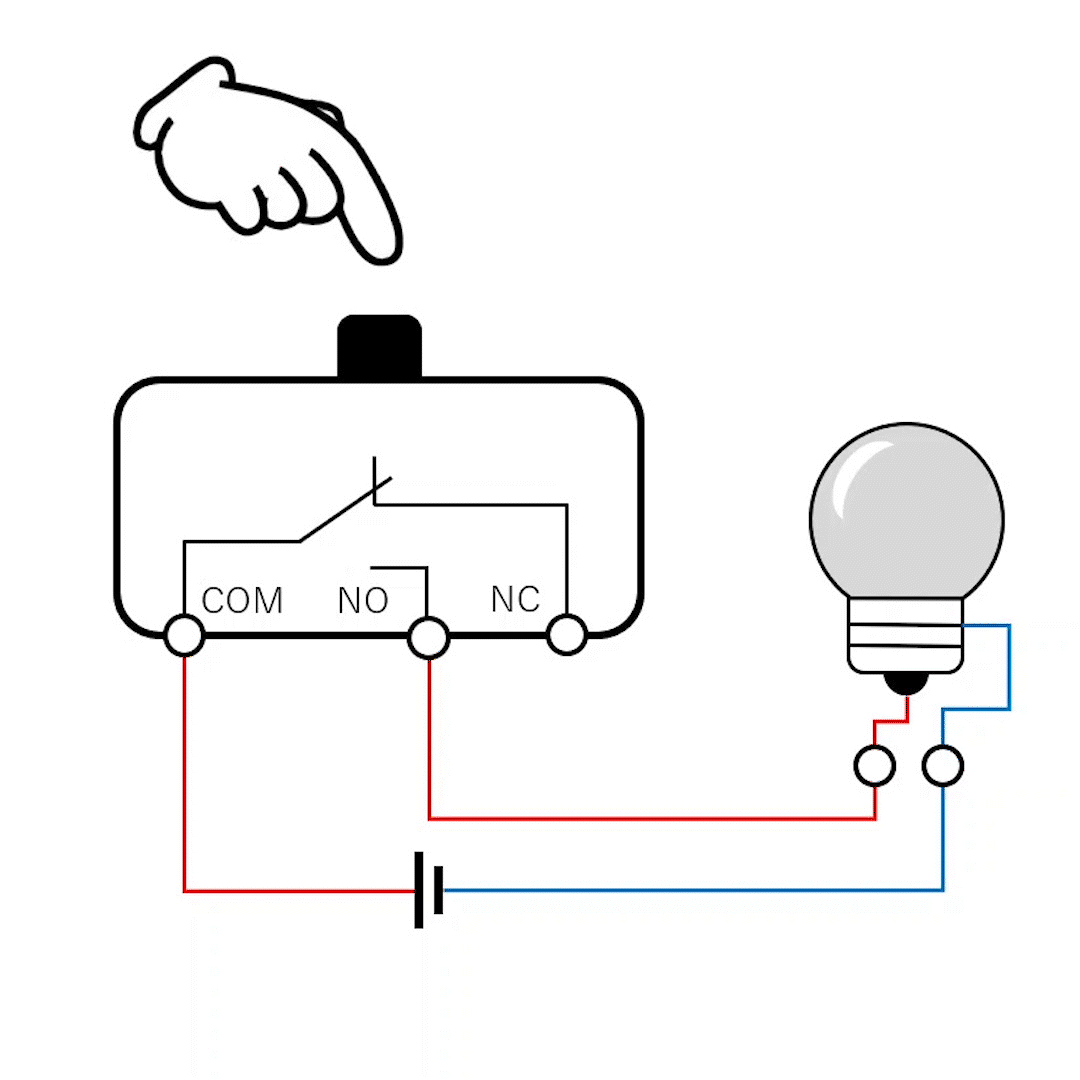

| 접점의 동작 이미지 | a접점, b접점 모두 사용하실 수 있습니다. | |||
또한 하나의 스위치나 릴레이로 여러 접점을 가질 경우 아래와 같이 호칭합니다.
・a접점 2개: 「2a접점」 또는 「2NO」
・b접점 2개: 「2b접점」 또는 「2NC」
・c접점 4개: 「4c접점」
・a접점과 b접점 각 1개:「1a1b접점」
일례로, 당사 제품 카탈로그에는 아래와 같이 표기하고 있습니다.
시리즈 ・a접점 2개: 「2a접점」 또는 「2NO」
・b접점 2개: 「2b접점」 또는 「2NC」
・c접점 4개: 「4c접점」
・a접점과 b접점 각 1개:「1a1b접점」
일례로, 당사 제품 카탈로그에는 아래와 같이 표기하고 있습니다.
| 제품명 카탈로그 표기 예 |
| 호칭 예 |

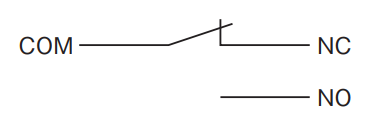

| 마이크로 스위치 Z |
| |

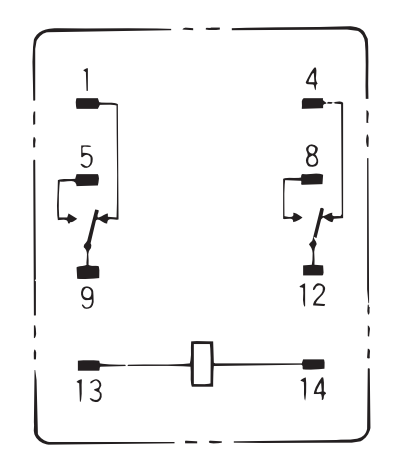

| 1c접점 릴레이 MY2 |
| ※13, 14는 | |||

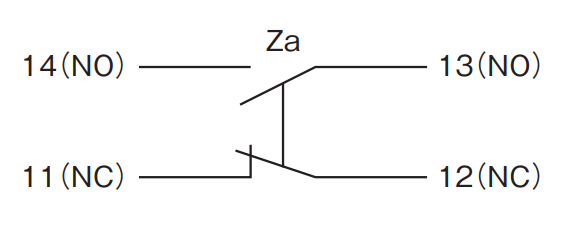

| 코일 단자입니다 2c 접점 리미트 스위치 WL-N 시리즈 | 1NO1NC 또는 | ||
| 1a1b 온도 조절기 |
| |
| 제어 출력( | 릴레이) |
| 1a 접점 |
