와이어 클립의 설치 방법을 알려주세요.

와이어 클립의 설치 방법을 알려주세요.

전극대 F03-05에 대한 분할 시즈 F03-07의 설치는 다음 절차에 따라 수행하십시오.

■설치 절차

【1】전극 띠를 갈라진 시즈로 끼우고, A 또는 B 나사 2개를 충분히 조여 내부의 심선과 도통시킵니다. 2개의 나사는 반드시 같은 심선에 도통시켜야 합니다. 갈라진 시즈를 심선의 중심에 정확히 삽입할 수 있도록 전극 띠에는 나사 홈이 있습니다.

　　　

〔주의〕

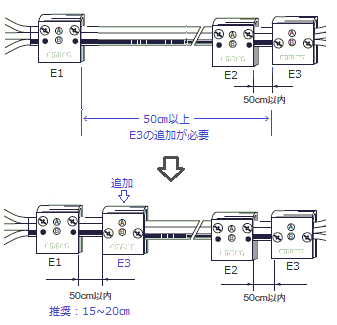

E3(공통) 분할 시즈와 E1 분할 시즈 간 거리가 50cm 이상일 경우, E1 근처에 E3 분할 시즈를 하나 더 추가하십시오. E3(공통)으로부터의 거리는 15~20cm 간격을 권장합니다. E3로부터 거리가 멀면 작동하지 않을 수 있습니다. (공통 전극과의 거리가 멀수록 저항값이 커져 전류가 흐르지 않아 감지되지 않을 가능성이 높아집니다.)


【2】절단 시즈는 높이를 달리하여 E1, E2, E3 위치에 각각의 전선에 설치합니다. 이것이 액체와 도선의 접촉면이 되며, 각각이 단·중·장 전극이 됩니다.
