스위치의 접점 간격과 개폐 용량의 관계를 알려주세요.

스위치의 접점 간격과 개폐 용량의 관계를 알려주세요.

주로 직류 부하에 대해 접점 간격(접점 갭)이 넓을수록 개폐 용량이 커지는 경향이 있습니다.
접점 갭이 클수록 아크 전류 발생을 억제할 수 있기 때문입니다.
접점 정격에도 이 차이가 나타납니다.

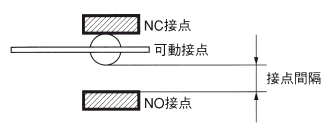

■접점 간격

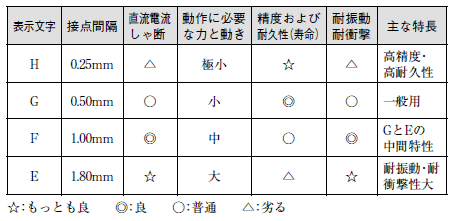

■접점 간격의 종류와 주요 특징

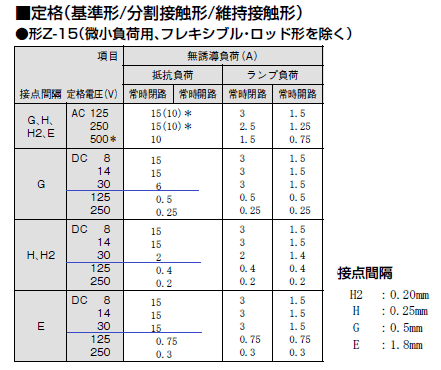

■예　Z-15(플렉시블 로드 제외)

　　DC30V 부하(저항 부하)의 정격을 비교하면...

　　0.20㎜・0.25㎜： 2A
　　0.5㎜　　　　 ： 6A
　　1.8㎜　　　　 ：15A　　로 큰 차이가 있습니다.



* 실제 개폐 용량은 기종에 따라 다르므로 확인 후 검토해 주십시오.
