마이크로 스위치의 최적 작동 스트로크 설정을 알려주세요.

작동 스트로크 설정은 마이크로 스위치의 신뢰성에 영향을 미칩니다.

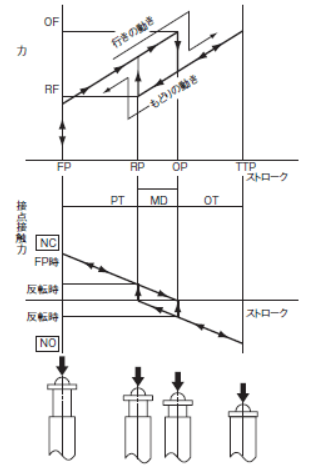

아래 그림은 작동력←→스트로크←→접점 접촉력을 나타낸 것입니다.
높은 신뢰성을 얻으려면 적절한 접촉력 범위 내에서 사용해야 합니다.

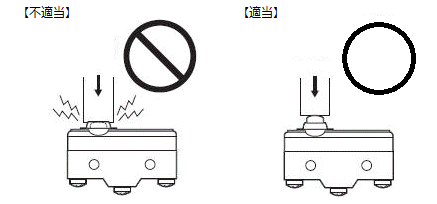

스위치 설치 시에는 충분히 주의하십시오.
・동작 특성에 관한 용어(OF RF PT OT MD TT FP OP RP 등)에 대해서는 해당 FAQ를 참조하십시오.
　
　　
　　

・상시 개로(NO･a 접점) 사용 시: 작동 후 움직임(OT)의 규격값의 70~100%를 기준으로 눌러 주십시오.
・상시 폐로(NC･b접점) 사용 시: 반드시 조작체가 액추에이터가 자유 위치로 돌아가도록 설정하십시오.

【주의】
・스트로크 설정이 동작 위치(OP) 및 복귀 위치(RP) 근처인 경우, 불안정한 접촉력이 되어 높은 신뢰성을 유지할 수 없습니다. 또한 진동이나 충격에 대해 오작동을 일으키기 쉽습니다.
・스트로크를 동작 한계 위치(TTP) 이상으로 설정할 경우, 조작체의 관성력으로 인해 액추에이터나 스위치 본체의 파손이 발생함과 동시에 내부 가동 스프링에 가해지는 응력이 커져 스위치 내구성 저하의 원인이 됩니다.

　



■형식 예(대표 예)
・형 Z 시리즈
　　형 Z-15GW-B　형 Z-15GW22-B　형 Z-15GQ-B　형 Z-15GQ3-B　형 Z-15GL2-B　
　　형 Z-15GD-B　형 Z-01HQ-B
・형 V 시리즈
　　형 V-165-1A5　형 V-162-3C25　형 V-162-1A5　형 V-15-1C25　형 V-106-1A5　
　　형 V-104-1A5　형 V-10-1E5
・형 SS 시리즈
　　형 SS-5FL111-3　형 SS-5　형 SS-10　형 SS-01GL111　형 SS-01GL02-T　형 SS-01GL
・형 X 시리즈
　　형 X-10GW-B　형 X-10GM-B
