F03-16□의 연결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
F03-16□의 연결 방법을 알려주세요.
아래 표를 참조하십시오.
( 표1) 누액 감지기 형 K7L 시리즈와의 연결
(표2) 누수 감지기 형 61F-GPN-V50, 형 61F-WLA(*1)와의 연결
(표3) 누수 감지대 간 연결
(표4) 누수 감지대와 시판 케이블 연결
*1 누수 경보기 형식 61F-WLA는 2017년 3월에 생산을 종료했습니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.
(표1) 누액 감지기 형식 K7L 시리즈와의 연결
| 1 | 검출대의 선단부를 약 8~11mm 피복을 벗겨내십시오. |

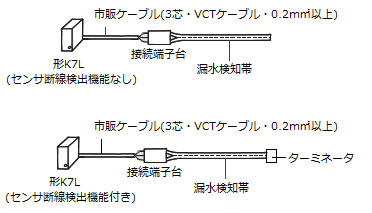

| 2 | 연결 단자대에 연결합니다. 우측 그림과 같이 감지 밴드의 선단부에서 4~6cm 절단합니다. 선단부에서 9mm 벗겨내어 전극(SUS선)을 노출시킵니다. 접속 단자대 상면에서 드라이버( *2) 를 삽입하면서 측면에서 전극 노출부를 끼워 넣으십시오. 또한 두 번째 연결 시 아치 모양으로 구부리면서 삽입하면 연결이 용이합니다. 작업 후에는 전기적 연결이 확실히 이루어졌는지 충분히 확인하십시오. 연결 단자대 형 F03-20을 사용하지 않고 연결하는 것도 가능합니다. 사용하지 않는 경우, 3. 누수 감지기로의 연결로 진행하십시오. |

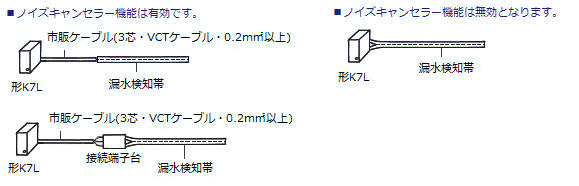

| 3 | 누수 감지기에 연결합니다. ● 시판 케이블을 사용하는 경우 ・시판 케이블은 3심 VCT 케이블(0.2m㎡ 이상)을 사용하십시오. 2심 케이블로도 연결할 수 있지만, 노이즈 캔슬러 기능( *3) 이 무효화되므로 권장하지 않습니다. ・누수 감지대와 시판 케이블의 연결 방법은 (표 4) 를 참조하십시오. ● 시판 케이블을 사용하지 않는 경우 누수 감지대 형 F03-16□를 직접 형 K7L에 연결하는 경우, 노이즈 캔슬러 기능( *3)은 무효화됩니다. |
| 4 | 소켓, 고정 금속 부품을 사용하여 연결합니다. 형식은 (표 1-2)를 참조하십시오 . |
*2 시판 드라이버로도 가능하나, 아래 드라이버를 권장합니다.
・와고 재팬 주식회사 제조 조작 공구① 드라이버 형번 210-350/01 또는
・와고 재팬 주식회사 제조 조작 공구② 빗형 점퍼용 모델 번호 209-132
문의처는 여기를 참조하십시오.
*3 노이즈 캔슬러 기능은 3심 케이블을 사용하여 케이블에 유도되는 노이즈를 제거하는 기능입니다. 감지대 및 연결 케이블은 노이즈의 안테나 역할을 하므로 노이즈 대책이 중요합니다. 노이즈 캔슬러 기능이 효과적으로 작동하도록 3심 VCT 케이블(φ0.2mm² 이상)로 배선하는 것을 권장합니다.
(표 1-2) 소켓과 고정 금속 부품
| 형식 | 소켓과 고정 금속 부품 |
| 센서 단선 감지 기능 없음 형 K7L-AT50 형 K7L-U 센서 단선 감지 기능 포함 형 K7L-AT50D *4 형 K7L-AT50DP *4 형 K7L-UD *4 형 K7L-UDP *4 | ●소켓과 고정 브라켓 형 P2RFZ-08(별매) 또는 형 P2RFZ-08-E(별매 핑거 프로텍트 타입)을 사용하십시오. 고정 금구는 필요하지 않습니다. (형 P2RF-08(별매) *5, 형 P2RF-08-E(별매) *5도 사용 가능) ●연결은 *6을 참조하십시오. |
| 센서 단선 감지 기능 없음 형 K7L-AT50B 형 K7L-UB 센서 단선 감지 기능 포함 형 K7L-AT50DB *4 형 K7L-AT50DPB *4 형 K7L-UDB *4 형 K7L-UDPB *4 | ●소켓 및 고정 브래킷 푸시인 플러스 단자대 소켓: 형식 P2RF-08-PU(별매)를 사용하십시오. 고정 금구는 필요 없습니다. ● 푸시인 플러스 단자대 소켓 사용법에 관한 사용법은 해당 FAQ 를 참조해 주십시오. 피복을 벗긴 부분(8~11㎜)이 소켓 바깥으로 노출되지 않도록 삽입하십시오. 또한, 형식 F03-16PE는 평각선(두께 0.3㎜ x 폭 1.6㎜)이지만, 형식 P2RF-08-PU에 직접 연결하는 것은 가능합니다. ● 연결은*6 을 참조하십시오. |
*4 누수 감지대의 선단에 별매 터미네이터 형식 F03-20T를 연결하십시오. 터미네이터 형식 F03-20T는 단선 감지를 사용하지 않는 경우에도 반드시 연결하여 사용하십시오.
터미네이터를 연결하지 않은 상태에서 감지대 말단을 단락시킨 경우 누액 감지가 계속 켜진 상태가 되고, 감지대 말단을 그대로 둔 경우 단선 감지가 계속 켜진 상태가 됩니다. 단, 단선 감지 중에는 누액 감지를 하지 않습니다.
*5 형식 P2RF-05(-E), 형식 P2RF-08(-E)는 2023년 3월에 생산을 종료합니다.대체품 확인에 대해서는 해당 FAQ를 참조하십시오.

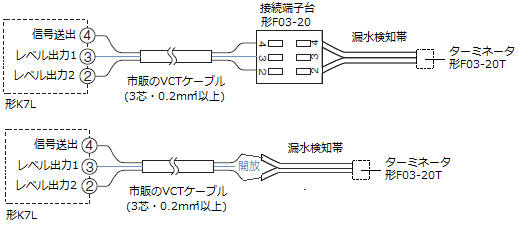

*6 연결도(노이즈 캔슬러 기능: 유효)
・형식 F03-16PE의 전선은 평각선(두께 0.3㎜ x 폭 1.6㎜), 형식 F03-16PT, 형식 F03-16SF, 형식 F03-16SFC의 전선은 연선입니다.
(표2) 누수 감지기 형식 61F-GPN-V50, 형식 61F-WLA (*1)과의 연결
| 1 | 감지대의 선단을 약 8~11mm 절연 피복을 벗겨 주십시오. 1 |

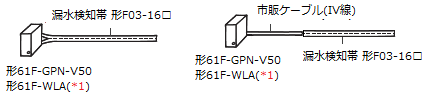

| 2 | 누수 감지기를 연결합니다. ・연결할 누수 감지기의 형식을 확인하십시오. ・시판 케이블은 IV선을 사용하십시오. 시판 케이블과의 연결은 ( 표 4) 를 참조하십시오. ・터미네이터, 연결 단자대는 필요 없습니다. |
| 3 | 소켓, 고정 금속 부품을 사용하여 연결합니다. 형식은 ( 표 2-2)를 참조하십시오 . |
(표 2-2) 소켓과 고정 금속 부품
| 형식 | 소켓과 고정 금속 부품 |
| 형식 61F-GPN-V50 | 표면 연결 소켓 형 PF113A(별매) 또는 후면 연결 소켓 형 PL15(별매)를 사용합니다. 고정 브래킷은 형식 61F-GPN-V50에 포함되어 있습니다. |
| 형식 61F-WLA *1 | 본체 단자에 연결하십시오. (소켓은 사용하지 않습니다.) |
표3) 누수 감지대 간 연결
・압착 슬리브 P-1.25 또는 B-1.25를 사용합니다. (P-1.25, B-1.25는 일반 전기 공사 배선용으로 JIS 명칭입니다.)
| 1커터로 감지대 중앙부에 슬릿을 넣습니다. 안쪽의 절연 피복은 서로 남겨둡니다. | |
| 21개 슬리브에 3심 분의 실선이 들어갈 수 있도록 절연 피복을 벗깁니다. (한쪽 실선은 접어 넣습니다.) | |
| 3 슬리브를 씌운 후, 실선 방향으로 압착합니다. 압착이 확실한지 실선을 당겨 확인합니다. |
| 4 확인 후, 각각에 절연 테이프를 감고, 이후 연결점을 서로 반대 방향으로 구부린 후 추가로 절연 테이프를 감아 연결부를 보호합니다 |
| . |
| －●맞대기 방식 오른쪽 그림과 같이 맞대어 연결하는 방법도 있습니다. ・압착 슬리브 P-1.25 또는 B-1.25 중 어느 것을 사용해도 무방합니다. ・압착 부분에 3심 분량이 들어갈 수 있도록 하십시오. ・압착 방향은 절차 3과 동일합니다 |
・압착 슬리브 B-1.25를 사용합니다.(B-1.25는 일반 전기 공사 배선용으로 JIS 명칭입니다.)
| 1아래 그림과 같이 맞대어 연결하십시오. 압착 부분에 3심 분량이 들어갈 수 있도록 하십시오. 압착 방향은 (표3)의 절차 3과 동일합니다. |
■대상 형식
누액 감지기(검출기, 경보기)
| 종류 센서 단선 | 검출 기능 |
| 장거리 배선용 | 누액 감지기 없음 오픈 컬렉터 ( ＋공통/－공통) | *7형 K7L-U 형 K7L-UB |
| *10 있음 오픈 컬렉터 (－공통) | *8형 K7L-UD 형 K7L-UDB | |
| *10 오픈 컬렉터 (＋공통) | *9형 K7L-UDP 형 K7L-UDPB | |
| *10 누액 감지기 없음 오픈 컬렉터 (－공통) | 형 K7L-AT50 형 K7L-AT50B | |
| *10 있음 오픈 컬렉터 (－공통) | *8형 K7L-AT50D 형 K7L-AT50DB | |
| *10 오픈 컬렉터 (＋공통) | *9형 K7L-AT50DP 형 K7L-AT50DPB |
| 누수 감지기 |
| 없음 2c 접점형 61F-GPN-V50 누수 |
| 접점형 |
*1 누수 경보기 형 61F-WLA는 2017년 3월에 생산을 종료했습니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*7 포토커플러로 내부 회로와 절연되어 있으므로, NPN 오픈 컬렉터 출력, PNP(등가) 출력 모두 사용 가능합니다.
*8 누액 감지, 센서 단선 감지 모두 오픈 컬렉터 출력(－공통)입니다.
*9 누액 감지, 센서 단선 감지 모두 오픈 컬렉터 출력(+공통)입니다.
*10 푸시인 플러스 단자대 소켓에 대응한 제품입니다. 소켓 형식은 해당 FAQ를 참조하십시오.
