F03-15의 연결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
F03-15의 연결 방법을 알려주세요.
아래 표를 참조하십시오.
(표1) 누액 감지기 K7L 시리즈와의 연결
(표 2) 누수 감지기 61F-WL-CP□-NRA, 61F-GPN-V50(*1), 61F-WLA(*1)과의 연결
(표 3) 누수 감지대 간 연결
*1 61F-GPN-V50, 61F-WLA는 생산이 종료되었습니다. 추천 대체품 확인 방법은 해당 FAQ를 참조하십시오.

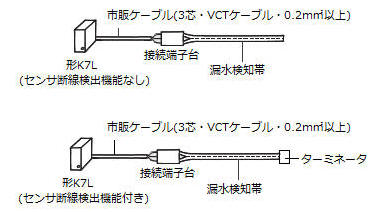

(표1) 누액 감지기 K7L 시리즈와의 연결
| 절차 | 연결 방법 등 | ||
| 준 준비 | 1 | 감지대의 선단부를 약 8~11mm 피복을 벗겨 주십시오. | |
| 접촉 속 단 자 대 에 의 접 속 | 연결 단자대 F03-20을 사용하지 않고 연결할 수도 있습니다. 사용하지 않는 경우, "누액 감지기에의 연결"로 진행하십시오. | ||
| 2 | 오른쪽 그림과 같이 감지대의 선단에서 4~6cm 절단합니다. 선단에서 9mm를 벗겨 전극(SUS선)을 노출시킵니다. | ||
| 3 | 접속 단자대 상면에서 드라이버( *2 )를 삽입하면서 측면에서 전극 노출부를 끼워 넣으십시오. 또한 두 번째 연결 시 아치 모양으로 구부리면서 끼우면 연결이 용이합니다. 작업 후에는 전기적 연결이 확실히 이루어졌는지 충분히 확인하십시오. | ||
| 누설 액 검 출 기 로 의 접촉 속 | ●시판 케이블 사용 시 ・시판 케이블은 3심 VCT 케이블(0. 2mm² 이상 )을 사용하십시오. 2선 케이블로도 연결할 수 있지만, 노이즈 캔슬러 기능(*3)이 비활성화되므로 권장하지 않습니다. ・누수 감지대와 시판 케이블의 연결에 대해서는 특별히 권장하는 방법이 없습니다. 해당 FAQ 를 참고하십시오. ● 시판 케이블을 사용하지 않는 경우 누수 감지대 F03-15를 K7L에 직접 연결하는 경우, 노이즈 캔슬러 기능(*3)은 비활성화됩니다. | ||
| 4 | 센서 단선 감지 기능 없음 K7L-AT50 K7L-U 센서 단선 감지 기능 포함 K7L-AT50D *4 K7L-AT50DP *4 K7L-UD *4 K7L-UDP *4 | ●소켓과 고정 브라켓 P2RFZ-08(별매) 또는 P2RFZ-08-E(별매 핑거 프로텍트 타입)를 사용하십시오. 고정 브라켓은 불필요합니다. (P2RF-08(별매), P2RF-08-E(별매)도 사용 가능하나, 생산 종료 제품입니다.) ●연결은 *5를 참조하십시오. | |
| 센서 단선 감지 기능 없음 K7L-AT50B K7L-UB 센서 단선 감지 기능 포함 K7L-AT50DB *4 K7L-AT50DPB *4 K7L-UDB *4 K7L-UDPB *4 | ●소켓과 고정 브래킷 푸시인 플러스 단자대 소켓: P2RF-08-PU(별매)를 사용합니다. 고정 브래킷은 필요 없습니다. ● 푸시인 플러스 단자대 소켓 사용법은 해당 FAQ를 참조하십시오. 피복을 벗긴 부분(8~11mm)이 소켓 바깥으로 노출되지 않도록 삽입하십시오. 또한, F03-16PE는 평각선(두께 0.3mm×폭 1.6mm)이지만, P2RF-08-PU에 직접 연결하는 것은 가능합니다. ●연결은 *5 를 참조하십시오. | ||
*2 시판 드라이버로도 가능하나, 아래 드라이버를 권장합니다.
・와고 재팬 주식회사 제조 조작 공구 드라이버 모델 번호 210-350/01 또는 빗형 점퍼용 모델 번호 209-132
문의처 http://www.wago.com

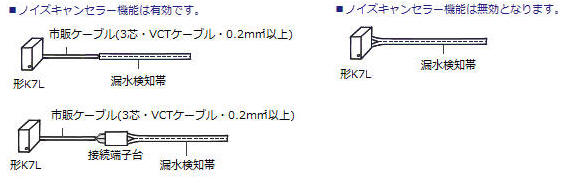

*3 노이즈 캔슬러 기능은 3심 케이블을 사용하여 케이블에 유도되는 노이즈를 제거하는 기능입니다.
노이즈 캔슬러 기능이 유효하도록 3심 VCT 케이블(φ0. 2mm2 이상 )로 배선하는 것을 권장합니다.
*4 누수 감지대의 선단에 별매 터미네이터 F03-20T를 연결하십시오.

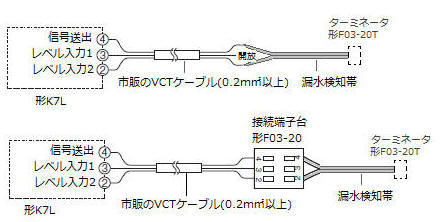

*5 연결도(노이즈 캔슬러 기능: 유효)
(참고) 누수 감지대의 전선
F03-16PE는 평각선(두께 0.3mm×폭 1.6mm)입니다.
F03-16PT, F03-16SF, F03-16SFC는 연선입니다.

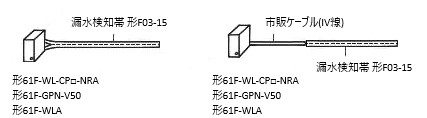

(표 2) 누수 감지기 61F-WL-CP□-NRA, 61F-GPN-V50, 61F-WLA와의 연결
| 준 비 | 감지대의 선단부를 약 8~11mm 피복을 벗겨내십시오. | |
| 누수 수 검 지 기 로 의 접 속 | ・연결할 누수 감지기의 형식을 확인하십시오. ・시판 케이블은 IV선을 사용하십시오. | |
| 61F-WL-CP□-NRA | 표면 연결 소켓을 사용합니다. | |
| 61F-GPN-V50 | 표면 연결 소켓 PF113A(별매) 또는 후면 연결 소켓 PL15(별매)를 사용합니다. 고정 금구는 61F-GPN-V50에 포함되어 있습니다. | |
| 61F-WLA | 본체의 단자에 연결하십시오. (소켓은 사용하지 않습니다.) | |
(표 3) 누수 감지대 간 연결
풀 박스(일반 전기 배선 공사용 박스(플라스틱제))를 설치하고, 이 안에서 절연 피복이 있는 압착 슬리브나 폐단형 접속자( *6 )를 사용하여 연결하십시오.
연결부에 가까운 곳에 부착된 전극은 필요에 따라 제거하십시오.
풀박스를 사용할 수 없는 경우, 접속부 주변에 절연 테이프 등을 충분히 감아 절연하십시오.
*6 누수 감지대와 기타 도선의 연결은 굵기, 경도에 큰 차이가 없는 것을 선택하십시오.
어쩔 수 없이 차이가 있는 도선과 연결할 경우, 부드러운 쪽 선을 딱딱한 쪽 선에 감아 돌린 후(①), 폐단형 접속자로 압착하십시오.
폐단형 접속자는 일본 AMP제 형식 35653 상당품을 사용하십시오.
폐단형 접속자로 연결한 후, 선을 당겨 연결 상태를 확인하고 비닐 테이프로 충분히 감아 주십시오(②).
