디지털 패널 미터에 미쓰비시 전기제 인버터의 FM 출력을 입력하여 주파수를 Hz로 표시하고 싶습니다. 가능한 기종과 설정을 알려주세요.

디지털 패널 미터에 미쓰비시 전기제 인버터의 FM 출력을 입력하여 주파수를 Hz로 표시하고 싶습니다. 가능한 기종과 설정을 알려주세요.

K3HB-R 시리즈, K3MA-F 시리즈에서 가능합니다.
미쓰비시전기제 인버터의 FM 출력 전압 펄스 주파수를 계측하여 Hz로 표시합니다.
(참고: 모든 조합에 대한 보증은 하지 않습니다. 사전에 오므론제 디지털 패널 미터와 미쓰비시전기제 인버터의 입출력 사양이 일치하는지 확인해 주시기 바랍니다.)

기종에 따라 설정이 다릅니다. 아래 표를 참조하십시오.

(표1) K3HB-R 시리즈
(표2) K3MA-F 시리즈

또한 주파수(Hz)가 아닌 회전수(rpm)로 표시하고자 하는 경우, 해당 FAQ를 참조하십시오.

(표1) K3HB-R

작동 예시	입력 펄스가 1440Hz일 때 「60(Hz)」로 표시한다. (모터의 회전수가 60Hz일 때, 미쓰비시제 인버터의 FM 출력은 1440Hz의 펄스 출력을 한다.)
대상 기종	K3HB-RNB-?
형 K3HB-R의 입력 조건 (전압 펄스)	ON 시 : 4.5~30V OFF 시：-30 ～ 2V 50kHz 최대. ON/OFF 펄스 폭 9μs 이상 입력 임피던스: 10k?
형 K3HB-R의 입력 조건	ON 시 : 4.5~30V OFF 시: -30 ~ 2V (인버터의 출력 사양 조건을 충족하는지 확인하십시오)
설정 파라미터 (초기 설정 레벨)	기능	F1
	입력 종별 A	00
	프리스케일 AX	6.9444
	프리스케일 AY	10 -4(승)
	소수점 위치	□□□□□(소수점 없음)*1
계산식	입력 주파수(Hz) × 60 × α = 표시값 (α는 프리스케일 값입니다.)
계산 예	1440×60×α = 60 α = 60/(1440×60) = 0.000694444･･････ = 6.9444×0.0001 = 6.9444×10⁻⁴

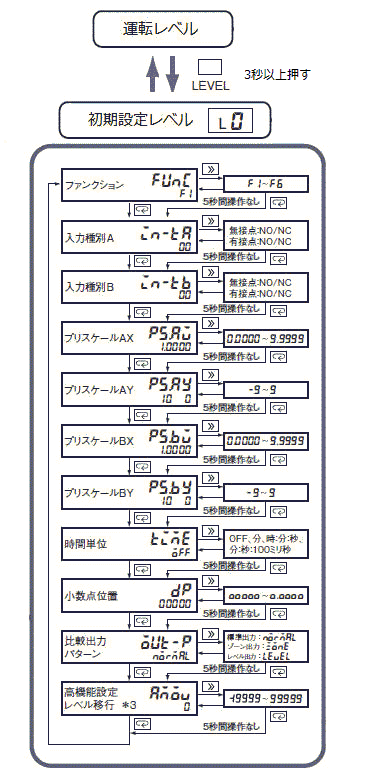

설정 절차	1. 전원을 켭니다. (운전 레벨로 진입합니다.) 2. LEVEL 키를 누릅니다(3초 이상), 초기 설정 레벨로 진입합니다. 3. 각 파라미터 설정을 수행하십시오. ★설정값 변경 파라미터 표시 중 SHIFT 키를 누르면 설정값이 깜빡이며 변경 가능한 상태가 됩니다. UP 키로 설정값을 변경하고 MODE 키를 누르면 다음 파라미터로 전환되며 설정값이 등록됩니다.

*1 소수점 위치는 임의로 변경할 수 있습니다.


(표2)　형식 K3MA-F　

작동 예시	입력 펄스가 1440Hz일 때 「60(Hz)」로 표시한다. (모터 회전수가 60Hz일 때, 미쓰비시 인버터의 FM 출력은 1440Hz 펄스 출력을 합니다.)
대상 기종	K3MA-F 시리즈 전 기종
형 K3MA-F의 입력 조건 (전압 펄스)	ON 시 : 4.5~30V OFF 시 : 0~2V 50kHz 최대. ON/OFF 펄스 폭 9μs 이상 입력 임피던스: 10k?
형 K3MA-F의 입력 조건	ON 시 : 4.5~30V OFF 시: 0~2V (인버터의 출력 사양 조건을 충족하는지 확인하십시오)
설정 파라미터 (초기 설정 레벨)	스케일링 입력값	1440
	스케일링 표시값	60*2
	소수점 위치	□□□□□(소수점 없음)*2

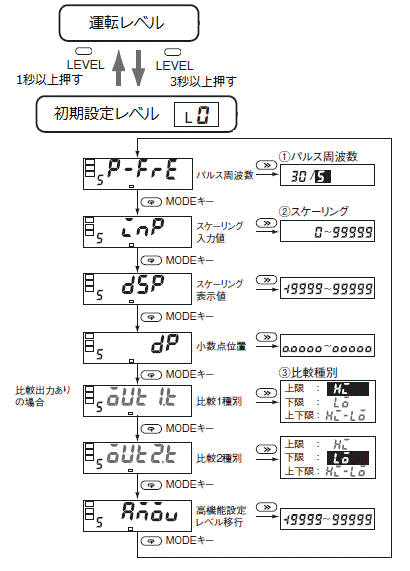

설정 절차	1. 전원을 켭니다. (운전 레벨로 진입합니다.) 2. LEVEL 키를 누릅니다(3초 이상), 초기 설정 레벨로 진입합니다. 3. 각 파라미터 설정을 수행하십시오.

*2 소수점 이하까지 표시할 경우, 스케일링 표시값은 다음과 같습니다.
■K3HB-R 시리즈 대상 기종
・형식 말단의 전압은 전원 전압입니다.

출력 사양		형식
없음	－	K3HB-RNB-A AC100-240 K3HB-RNB-A AC/DC24
릴레이 접점	H, PASS, L: 각 1c	K3HB-RNB-CPAC11 AC100-240 K3HB-RNB-CPAC11 AC/DC24
	HH, H, PASS, L, LL PASS는 1c, PASS 이외는 1a	K3HB-RNB-CPAC21 AC100-240 K3HB-RNB-CPAC21 AC/DC24
트랜지스터	NPN 오픈 컬렉터 HH, H, PASS, L, LL	K3HB-RNB-AT11 AC100-240 K3HB-RNB-AT11 AC/DC24
BCD 및 트랜지스터	NPN 오픈 컬렉터 5자리 출력 및 HH, H, PASS, L, LL	K3HB-RNB-ABCD1 AC100-240 K3HB-RNB-ABCD1 AC/DC24
통신(RS-232C) 트랜지스터	NPN 오픈 컬렉터 HH, H, PASS, L, LL	K3HB-RNB-FLK1AT11 AC100-240 K3HB-RNB-FLK1AT11 AC/DC24
통신(RS-485) 트랜지스터	NPN 오픈 컬렉터 HH, H, PASS, L, LL	K3HB-RNB-FLK3AT11 AC100-240 K3HB-RNB-FLK3AT11 AC/DC24
선형 전류 트랜지스터	NPN 오픈 컬렉터 HH, H, PASS, L, LL	K3HB-RNB-L1AT11 AC100-240 K3HB-RNB-L1AT11 AC/DC24
선형 전압 트랜지스터	NPN 오픈 컬렉터 HH, H, PASS, L, LL	K3HB-RNB-L2AT11 AC100-240 K3HB-RNB-L2AT11 AC/DC24
DeviceNet	DeviceNet	K3HB-RNB-A-DRT1 AC100-240 K3HB-RNB-A-DRT1 AC/DC24

■K3MA-F 시리즈 대상 기종
・형식 말단의 전압은 전원 전압입니다.

출력 사양		형식
없음	－	K3MA-F AC100-240V K3MA-F AC/DC24
릴레이 접점	2출력, 각 1a	K3MA-F-A2 AC100-240V K3MA-F-A2 AC/DC24V

■참고사항
작동 절차에 대해서는 제품 정보( K3HB-R은 여기, K3MA-F는 여기 )에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 사용해 주십시오. 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.

(참고)
회전수 표시에 필요한 설정 파라미터에 대해 기재되어 있습니다.
깜빡임을 더 억제하고 싶은 등 사용 조건에 따라서는 위 외에도 설정이 필요합니다.
