썸 로터리 스위치의 출력 코드 차이를 알려주세요.

썸 로터리 스위치의 출력 코드 차이를 알려주세요.

다이얼의 표시 범위, 출력 단자 수가 다릅니다.

출력 코드	설명	다이얼	출력 단자(*1)
10진	0~9까지의 숫자 각각에 출력 단자를 할당하여 출력합니다.	0,1,2,3,4,5,6,7,8,9	0,1,2,3,4,5,6,7,8,9
10진 중계 단자형
2진화 10진	0~9까지의 숫자를 4자리 2진 코드로 표현하여 출력합니다.	0,1,2,3,4,5,6,7,8,9	1,2,4,8
2진-10진 중계 단자형
2진 16진	16진법의 각 자릿수 숫자를 4자리 2진 코드로 표시하여 출력합니다.	0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F
2진 16진 중계 단자형

*1 COM과 연결되는 단자 번호입니다.

(예) 형식 A7PS의 다이얼이 3일 때

출력 코드	출력 단자
10진 10진 중계 단자형(*2)	3
2진 진화 10진 2진 진화 10진 중계 단자형(*3)	1,2
2진화 16진 2진 16진 중계 단자형(*4)	1,2

(보충) 출력 코드

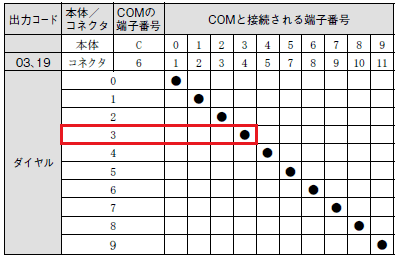

*2

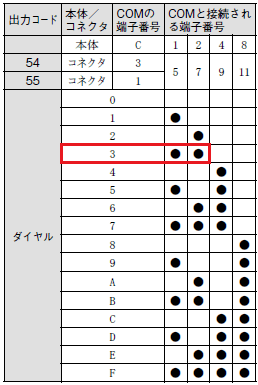

*3

*4
