형 E5□C 시리즈, 형 E5□N 시리즈의 간이 프로그램 기능 사용법을 알려주세요.

형 E5□C 시리즈

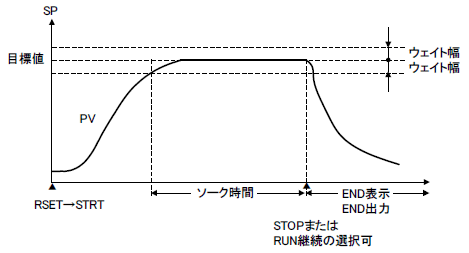

■개요
프로그램 시작 후, 현재값이 웨이트 폭 내에 들어오면 계시를 시작합니다.
소크 시간 동안 목표값으로 제어합니다.
소크 시간 종료 후(프로그램 종료 후)는 제어 종료(STOP) 또는 제어를 계속합니다(설정으로 선택).

소크 시간이란 간이 프로그램 제어를 수행하는 시간입니다. [목표값 ± 가중폭]에 도달한 후의 유지 시간을 나타냅니다.
간이 프로그램에 의한 제어는 소크 시간 동안 수행됩니다.

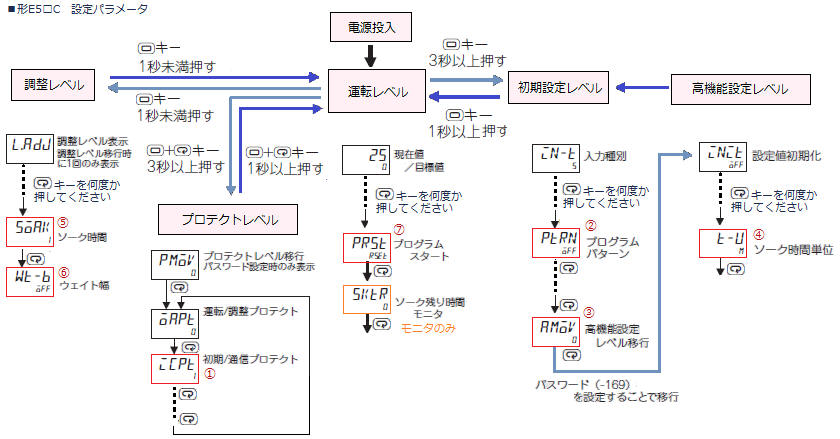

■ 설정 예: 형 E5□C의 경우
　* 프로그램 시간 단위가 "m(분)"으로 충분한 경우, ①③④는 불필요합니다.
　①보호 레벨: 초기 통신 보호를 「0」으로 설정합니다.
　② 초기 설정 레벨: 프로그램 패턴에서 프로그램 종료 시 동작을 설정합니다.
　　 「StoP」: 프로그램이 종료되면 제어는 정지합니다.
　 　「CoNt」: 프로그램이 종료되어도 제어를 계속합니다(RUN 모드 유지). 「oFF」로 설정하면 간이 프로그램 동작이 수행되지 않습니다.
　③ 초기 설정 레벨: 고기능 설정 레벨 이행(AMov)에 「-169」를 설정하여 고기능 설정 레벨로 진입합니다.
　④고기능 설정 레벨: 소크 시간 단위(t-U)를 설정합니다. 설정값: m(분)/h(시간)/s(초) 초기값은 m(분)입니다.
　　s(초)는 형 E5DC(2014년 7월 이후 생산)/형 E5GC에서만 지원됩니다.
　⑤ 조정 레벨: 소크 시간을 설정합니다.
　⑥ 조정 백 레벨: 대기 시간을 설정합니다. 「oFF」로 설정하면 대기 폭을 최대로 간주합니다.
　⑦ 운전 레벨: 프로그램 시작을 설정합니다.
　　 「RSEt」: 간이 프로그램을 정지합니다.
　 　「StRt」: 간이 프로그램을 시작합니다.

　


■프로그램 시작 방법
방법은 3가지입니다.
　・매개변수 「프로그램 시작」을 수동으로 「Start」로 설정하여 시작합니다.
　・사전에 이벤트 입력에 프로그램 시작을 할당해 두고, 외부 입력으로 시작합니다. (이벤트 입력 기능이 있는 기종)
　・통신 동작 지시로 시작합니다. 자세한 내용은 각 기종의 통신 매뉴얼을 참조하십시오. (통신 기능 탑재 기종)

■프로그램 종료 후 동작 설정
　파라미터 「프로그램 패턴」에서 「STOP(종료)」 또는 「CONT(계속)」 중 하나를 설정합니다.
　(공장 출하 시에는 「OFF(간이 프로그램 기능 미사용)」으로 설정되어 있습니다)

■대상 형식
형 E5?C (형 E5AC, 형 E5EC, 형 E5EC-B, 형 E5CC, 형 E5CC-B, 형 E5CC-U, 형 E5DC, 형 E5GC)
형 E5?N 고성능 타입　(형 E5AN-H　형 E5EN-H　형 E5CN-H)
　형 E5?N　베이직 타입　　(형 E5AN*1　형 E5EN*1　형 E5CN*1　형 E5CN-U*1　형 E5GN*2)

■참고사항
설정 파라미터의 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보의 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
　(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)

*1　형 E5?N 시리즈(베이직 타입)은 2017년 3월 생산 종료 예정입니다.
*2 형 E5GN 시리즈는 2015년 3월에 생산을 종료했습니다.
대체품 확인 방법은 해당 FAQ 를 참조하십시오.
