열전대, 백금 저항 온도 감지기, 서미스터의 온도 특성을 알려주세요.
- 등록일
- 2025. 12. 17.
열전대
온도 특성은 JIS 규격에 의해 규정되어 있습니다.
관련 정보의 '온도 센서 참고 자료 (온도 특성)'에 아래 3가지 자료를 게재하고 있으니 활용하시기 바랍니다.
・열전대의 기준 열전력(μV)
・백금 온도 저항체의 기준 온도 특성(Ω)
・소자 호환식 서미스터의 표준 온도 특성(Ω)
온도 특성의 읽는 방법은 아래 표를 참조하십시오.
| 종류 | 온도 특성 읽는 방법 |
| 열전대 | ●개요 열전대(R, S, K, J)는 온도 변화에 따라 전압이 변화합니다. 전압-온도 특성은 JIS 규격에 의해 규정되어 있습니다. (JIS C 1602-2015) 출력 신호는 전압(μV)입니다. 열전대가 출력하는 전압을 열기전력이라고 합니다. ●온도 특성 읽는 방법 세로축과 가로축의 온도에서 교차하는 지점의 값을 확인합니다. 예: K 열전대 형 E52-CA□ ① 120℃에서의 열전력(μV)은 4920μV입니다. (세로축 +100℃) + (가로축 +20℃) = +120℃) ②300℃의 열기전력(μV)은 12,209μV입니다. (세로축 ＋300℃) + (가로축 ＋0℃) = ＋300℃) 열전대의 기준 열기전력 |
| 백금 온도 측정 저항체 | ●개요 백금 온도 저항체(Pt100, Jpt100)는 온도 변화에 따라 저항값이 변합니다. 온도 특성은 JIS 규격에 의해 규정되어 있습니다. (Pt100: JIS C 1604-2013, Jpt100: JIS C 1604-1997) 출력 신호는 저항(Ω)입니다. ●온도 특성 읽는 방법 세로축과 가로축의 온도에서 교차하는 지점의 값을 확인합니다. 예: Pt100 형 E52-P□ ① +120℃의 경우 저항값은 146.07Ω입니다. (세로축 ＋20℃) + (가로축 ＋100℃) = ＋120℃) ② －120℃의 경우 저항값은 52.11Ω입니다. (세로축 －20℃) + (가로축 －100℃) = －120℃) 백금 온도센서 저항체의 기준 온도 특성 (Ω) |

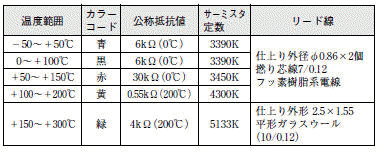

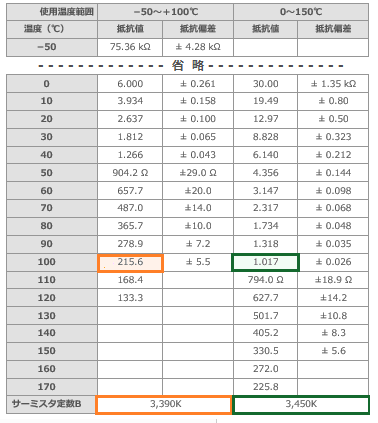

| 서미스터 | ●개요 소자 호환식 서미스터의 표준 온도 특성 |
