온도 조절기(디지털 조절계)의 온도 입력 시 1점 보정 사용법을 알려주세요.

온도 조절기(디지털 조절계)의 온도 입력 시 1점 보정 사용법을 알려주세요.

보정 기능은 표시하고자 하는 온도와 표시 온도에 차이가 있을 때 사용합니다.
50.0℃로 표시하고자 함에도 불구하고 45.5℃로 표시되는 등, 표시 온도를 높게 표시하거나 낮게 조정하고자 할 때 사용합니다.

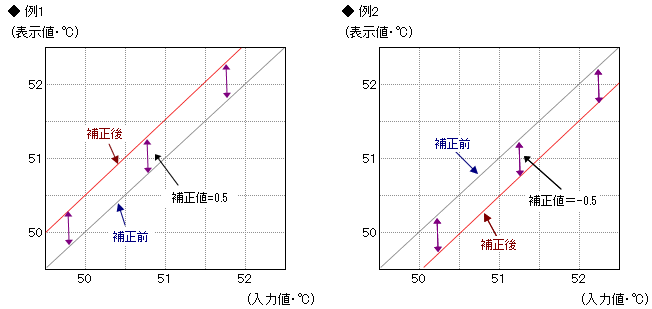

1점 보정은 아래 그림과 같이 어느 지점이든 동일한 값만큼 조정하는 기능입니다.
온도를 높게 표시하고 싶을 때는 양수(예1), 낮게 표시하고 싶을 때는 음수(마이너스 숫자)(예2)를 설정하십시오.

또한 보정 관련 파라미터를 잘못 설정할 경우 다음과 같은 문제가 발생할 수 있으니 주의하십시오.
・보정 후 온도가 입력 지시 범위를 벗어나 "S.ERR" 오류 표시가 발생한다.
・측정값이 변해도 표시값이 거의 변하지 않거나 극단적으로 변한다.

■ 대상 형식과 설정 파라미터　

시리즈	형식	설정 파라미터
		설정 레벨	매개변수명
형 E5□D *1	형 E5CD 형 E5CD-B	조정 레벨	PV 입력 보정값
	형 E5ED 형 E5ED-B
형 E5□C *1	형 E5AC 형 E5EC 형 E5EC-B 형 E5CC 형 E5CC-B 형 E5CC-U 형 E5GC 형 E5DC	조정 레벨	PV 입력 보정값
형 E5□C-T *1 (프로그램 타입)	형 E5AC-T 형 E5EC-T 형 E5CC-T	조정 레벨	PV 입력 보정값
형 E5□N　 (기본형) *2*3	형 E5AN *2 형 E5EN *2 형 E5CN *2 형 E5CN-U *2 형 E5GN *3	조정 레벨	온도 입력 보정값
형 E5□N-H (고기능 타입)	형 E5AN-H 형 E5EN-H 형 E5CN-H	조정 레벨	온도 입력 보정값
형 E5□N-HT (프로그램 타입)	형 E5AN-HT 형 E5EN-HT 형 E5CN-HT	조정 레벨	온도 입력 보정값
형 E5CS/형 E5CSV	형 E5CS 형 E5CSV	－	입력 보정값
형 E5CB	형 E5CB	조정 레벨	온도 입력 보정값
형 E5L	형 E5L-C	－	온도 입력 보정값

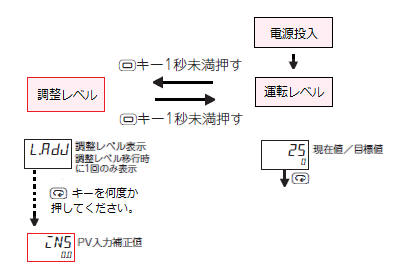

◆설정 파라미터　　예: 형 E5?C *1

　　　　

*1　형 E5□D, 형 E5□C 시리즈 는 「PV 입력 보정값」만 설정하면 1점 보정이 됩니다. 설정의 상세한 내용은 해당 FAQ 를 참조하십시오.
*2　 형 E5?N 시리즈 (베이직 타입)의 형 E5AN, 형 E5EN, 형 E5CN, 형 E5CN-U는 2017년 3월에 생산이 종료되었습니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
*3　형 E5?N 시리즈(베이직 타입)의 형 E5GN 는 2015년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

아래 상품은 1점 보정이 불가능합니다.
・형 E5□R 시리즈, 형 E5□R-T 시리즈 ⇒2점 보정을 수행해 주십시오.
・형 E5L-A 시리즈, 형 E5LC 시리즈, 형 E5LD 시리즈, 형 E5C2 시리즈에는 보정 기능이 없습니다.

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 제품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 이용해 주십시오. 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
