백금 저항 온도 감지기(Pt100(신 JIS))를 연결하고 JPt100(구 JIS) 입력 종별로 사용하면 어떻게 되나요?

백금 저항 온도 감지기(Pt100(신 JIS))를 연결하고 JPt100(구 JIS) 입력 종별로 사용하면 어떻게 되나요?

온도 특성(저항값)이 다소 다르기 때문에, 동일한 온도를 측정하더라도 입력 종류에 따라 아래 표와 같은 차이가 발생합니다.
대략적인 기준으로, 100℃일 때 약 2℃ 정도 낮은 온도가 표시됩니다.

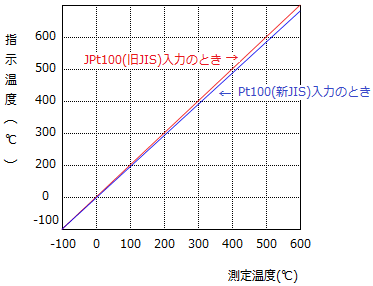

　　　　　JPt 입력부에 Pt100 센서를 연결한 경우의 표시 온도
　　　

* 형 E52-PT□(구 JIS 대응품・Jpt100)은 2003년에 생산을 종료하였습니다.
　형 E52-P□(신 JIS 대응품・Pt100)을 검토해 주십시오.　

　・대체품에 대해서는 관련 정보의 「생산 종료품/대체 정보」를 이용해 주십시오.

온도별 온도 특성(저항값)은 관련 FAQ를 참조하십시오.
