온도 조절기(디지털 조절계)의 온도 입력 시 2점 보정 사용법을 알려주세요.
- 등록일
- 2025. 12. 17.
온도 조절기(디지털 조절계)의 온도 입력 시 2점 보정 사용법을 알려주세요.
보정 기능은 표시하고자 하는 온도와 표시 온도에 차이가 있을 때 사용합니다.

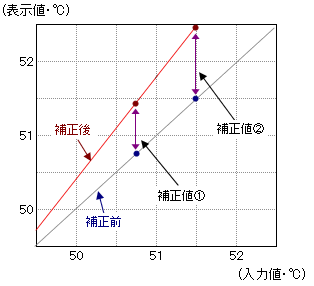

모든 온도에서 보정 값이 동일해지는 1점 보정과 달리, 온도가 낮을 때의 편차와 온도가 높을 때의 편차가 다른 경우 등 기울기를 조정하고자 할 때 사용합니다.
(보충)
2점 보정의 설정값 「상한 온도 입력 보정값」「하한 온도 입력 보정값」은 선택한 입력 종별의 온도 범위 최소(min) 및 최대(max) 온도에서의 오차를 입력합니다.
예를 들어, 입력 종별 K형 열전대를 선택한 경우, 사용 온도 범위가 0~500℃일 때도 -200℃ 시의 오차와 1200℃ 시의 오차를 비례로 구하여 설정합니다.
■ 대상 형식 및 설정 파라미터
| 시리즈 | 형식 | 설명 |
| 형 E5□D *1 | 형 E5CD 형 E5CD-B | 〔설정 파라미터〕 조정 레벨 ・PV 입력 보정값 |
| 형 E5ED 형 E5ED-B | ||
| 형 E5□C *1 | 형 E5AC 형 E5EC 형 E5EC-B 형 E5CC 형 E5CC-B 형 E5CC-U 형 E5DC 형 E5GC | 〔설정 파라미터〕 조정 레벨 ・PV 입력 보정값 |
| 형 E5□C-T (프로그램 타입) | 형 E5AC-T 형 E5EC-T 형 E5CC-T | 〔설정 파라미터〕 조정 레벨 ・PV 입력 보정값 |
| 형 E5□N (베이직 타입) *2 *3 | 형 E5AN *2 형 E5EN *2 형 E5CN *2 형 E5CN-U *2 형 E5GN *3 | 〔설정 파라미터〕 조정 레벨 ・상한 온도 입력 보정값 선택한 입력 종별의 온도 범위 상한값, 하한값에 대해 보정값을 설정합니다. |
| 형 E5□N-H (고기능 타입) | 형 E5AN-H 형 E5EN-H 형 E5CN-H | |
| 형 E5□N-HT (프로그램 타입) | 형 E5AN-HT 형 E5EN-HT 형 E5CN-HT | |
| 형 E5□R *4 | 형 E5AR *4 형 E5ER *4 | 〔설정 파라미터〕 조정 레벨 ・입력 보정 입력값 1 2점의 입력값(입력 보정 입력값 1·2)에 대한 보정값을 설정합니다 |
| 형 E5□R-T (프로그램 타입) *4 | 형 E5AR-T *4 형 E5ER-T *4 |
・형 E5CS, 형 E5CSV 시리즈, 형 E5CB 시리즈는 2점 보정이 불가능합니다. 1점 보정만 가능합니다.
・형 E5L 시리즈, 형 E5LC 시리즈, 형 E5LD 시리즈, 형 E5C2 시리즈에는 보정 기능이 없습니다.
*1 형 E5□D,형 E5□C 시리즈는 「PV 입력 보정값」과 「 PV 기울기 보정 계수」를 모두 설정함으로써 2점 보정이 됩니다.(「PV 입력 보정값」만 설정하면 1점 보정이 됩니다.) 설정 상세 내용은 해당 FAQ를 참조하십시오.
*2 형 E5?N 시리즈의 베이직 타입: 형 E5AN,형 E5EN, 형 E5CN, 형 E5CN-U는 2017년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*3 형 E5?N 시리즈 기본 타입: 형 E5GN은2015년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오 .
*4 형 E5?R 시리즈, 형 E5□R-T 시리즈는 2021년 3월에 생산을 종료합니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오 .
■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 이용해 주십시오. 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
