디지털 조절기를 아날로그 입력으로 사용 중인데 표시가 어긋납니다. 어떻게 해야 하나요?

디지털 조절기를 아날로그 입력으로 사용 중인데 표시가 어긋납니다. 어떻게 해야 하나요?

디지털 조절기에 아날로그 입력(4~20mA, 1~5V, 0~5V 등)으로 사용할 경우, 스케일링 상한값, 스케일링 하한값, 소수점 위치에 설정한 값에 따라 표시합니다.

입력 기기의 정밀도나 배선 거리 등 사용 환경의 영향으로 인해 오차가 발생할 수 있습니다.
스케일링 상한값, 스케일링 하한값의 설정값을 실제 입력값에 맞춰 조정하십시오.

스케일링 상한값에는 입력 사양의 최대값 시 표시값을, 스케일링 하한값에는 입력 사양의 최소값 시 표시값을 설정합니다.
(예를 들어 4~20mA의 경우, 스케일링 상한값에는 20mA 입력 시 값을, 스케일링 하한값에는 4mA 입력 시 값을 설정합니다.)

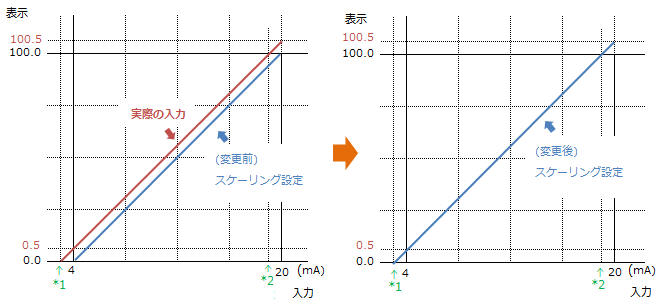

【예】 4~20mA 출력 입력 기기 사용, 소수점 이하 1자리까지 표시.
입력 기기 사양에 따라 스케일링 상한값=1000, 스케일링 하한값=0, 소수점 위치=1로 설정했으나 표시값이 0.5씩 어긋난다.
　　　
이 경우 실제 입력값에 맞춰 다음과 같이 설정합니다.
・스케일링 상한값 =1005　(20mA 입력 시 표시값)　　
・스케일링 하한값 = 5(4mA 입력 시 표시값)
・소수점 위치　　　 　=1　　



또한 실제 입력 전류값을 알 수 없는 경우, 온도 조절기(디지털 조절기)를 이용하여 측정할 수 있습니다.
아래 설정으로 입력값을 확인하십시오.

① 스케일링 상한값: 200, 스케일링 하한값: 40, 소수점 위치: 1로 설정합니다.
② 입력 기기를 0으로 표시하고자 할 때의 출력에 맞춰, 그 때의 조절기 표시(입력 전류)를 기록해 둡니다.(*1의 입력값)
③ 입력 장치를 100.0으로 표시하고자 할 때의 출력에 맞춰, 그 시점의 조절계 표시값(입력 전류)을 기록해 둡니다. (*2의 입력값)
0으로 표시하고자 할 때의 실제 입력값(②), 100.0으로 표시하고자 할 때의 실제 입력값(③) 두 점을 연결하여, 4mA 입력 시 표시값, 20mA 입력 시 표시값을 계산하십시오.

■ 대표적 대상 형식

시리즈	형식
형 E5□C	형 E5AC　형 E5EC　형 E5EC-B　형 E5CC　형 E5CC-B　형 E5CC-U　 형 E5DC　형 E5GC
형 E5□C-T (프로그램 타입)	형 E5AC-T　형 E5EC-T　형 E5CC-T
형 E5□N-H (고성능 타입)	형 E5AN-H　형 E5EN-H　형 E5CN-H
형 E5□N-HT (프로그램 타입)	형 E5AN-HT　형 E5EN-HT　형 E5CN-HT
형 E5□N *3 *4 (기본 타입 아날로그 입력 타입)	형 E5AN-□L *3　형 E5EN-□L *3　형 E5CN-□L *3형 E5GN-□L *4
형 E5□R *5 (기본 타입)	형 E5AR *5　형 E5ER *5
형 E5□R-T *5 (프로그램 타입)	형 E5AR-T *5　형 E5ER-T *5

*3　 형 E5□N 시리즈・베이직 타입)은 2017년 3월에 생산을 종료했습니다.
*4　 형 E5GN (형 E5□N 시리즈・베이직 타입)은 2015년 3월에 생산을 종료했습니다.
*5　 형 E5□R, 형 E5□R-T는 2021년 3월에 생산을 종료합니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
대체품 안내.

■ 요청사항
설정 파라미터 상세, 조작 절차 등에 대해서는 상품 정보에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
