디지털 패널 미터의 표시가 어긋납니다. 대책을 알려주세요.

디지털 패널 미터의 표시가 어긋납니다. 대책을 알려주세요.

티칭 기능에 의한 스케일링 설정을 시도해 보십시오.

스케일링의 입력값과 표시값을 설정해도 배선이나 정밀도 등의 원인으로 0 표시 신호를 입력하고 있음에도 불구하고, 표시에 차이가 발생할 수 있습니다.
특히 변화 폭이 큰 로드셀 미터형 K3HB-V에서 발생하기 쉬운 현상입니다.

■티칭 기능이란?
설정 시 조작 키로 설정하고자 하는 값을 입력하는 대신, 현재의 계측값을 설정값으로 가져올 수 있는 기능입니다.
(인입한 값에 대해서도 키 조작으로 미세 조정할 수 있습니다.)
가동 상태를 확인하면서 설정하고자 할 때 편리합니다.

　・형 K3MA-J　형 K3MA-F　형 K3GN의 경우
　　　티칭 기능은 스케일링 입력값 설정 시 사용할 수 있습니다.
　・형 K3HB-X　형 K3HB-V　형 K3HB-S　형 K3HB-R　형 K3HB-C의 경우
　　　티칭 기능은 스케일링 입력값・비교값・선형 출력 범위
　　　(선형 출력 타입만 해당) 설정 시 사용할 수 있습니다.

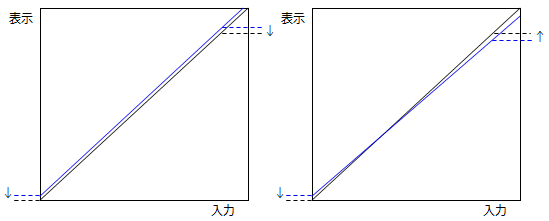

・티칭 기능 사용 여부와 관계없이 스케일링은 직선이 됩니다.
　0 부근의 기울기만 변경할 수 없습니다.

■참고사항

설정 파라미터 상세 내용, 조작 절차 등에 대해서는 제품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 이용해 주십시오.
　(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
