다이오드가 장착된 썸 로터리 스위치가 있습니까?

다이오드가 장착된 썸 로터리 스위치가 있습니까?

A7BS, A7BL, A7PS, A7PH, A7MD 시리즈에서 다이오드가 장착된 기종에 대응합니다.
(다이오드의 목적은 오배선 시나 오동작 시에도 연결 기기 측에 전류를 흘리고 싶지 않을 때 등에 사용됩니다.)
아래 표를 참조하십시오.

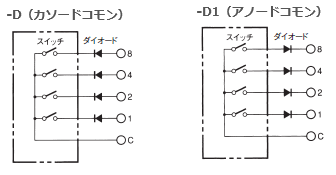

또한 내장된 다이오드의 방향에 따라양극 공통(Anode Common)과 음극 공통(Cathode Common)이있습니다.

단, A7MD는 형식 표기상 '-D'이지만 양극 공통입니다.
자세한 내용은 (표3)을 참조하십시오.

■섬 로터리 스위치 다이오드 부착 기종
・A7D　A7DP　A7CN　A7CN-L 시리즈는 지원하지 않습니다.
・시리즈명을 클릭하면 해당 표로 이동합니다.

표	시리즈	크기(㎜)
		폭	높이	문자 높이
(표1)	A7BS 시리즈	8	24	4.8/3.2
	A7BL 시리즈	8	24	4.8/3.2
(표 2)	A7PS 시리즈	10	33	6.8/4.0
	A7PH 시리즈	10	33	6.8
(표 3)	A7MD 시리즈	5	16	2.8

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

(표1)　A7BS/A7BL 시리즈
제작 가능 여부 란이 '가능'이라 하더라도 일부 본체 색상, 단자 형상 등에 따라 준비하지 않는 경우가 있으니 양해 부탁드립니다.

시리즈	문자 높이 (㎜)	출력 코드		카소드 공통		양극 공통
				제작 가능 여부	형식 예	제작 가능 여부	형식 예
A7BS	4.8	07	2진화 10진 중계 단자형	가능	A7BS-207-D A7BS-207-D-1	가능	A7BS-207-D1 A7BS-207-D1-1
	3.2	55	2진화 16진 중계 단자형	가능	A7BS-255-D A7BS-255-D-1	가능	형식 등록 없음 (제작 가능)
	4.8	06	2진 10진	지원하지 않습니다
	3.2	54	2진 16진	지원하지 않습니다
A7BL	4.8	07	2진화 10진 중계 단자형	가능	A7BL-207-D A7BL-207-D-1	대응하지 않습니다
	3.2	55	2진화 16진 중계 단자형	지원하지 않습니다		○	형식 등록 없음 (제작 가능)

(표2)　A7PS/A7PH 시리즈
제작 가능 여부란이 '가능'이라 하더라도 일부 본체 색상, 단자 형상 등에 따라 준비하지 않은 경우가 있으니 양해 부탁드립니다.

시리즈	문자 높이 (㎜)	출력 코드		음극 공통		양극 공통
				제작 가능 여부	형식 예	제작 가능 여부	형식 예
A7PS	6.8	07	2진화 10진 중계 단자형	가능	A7PS-207-D A7PS-207-D-1	가능	A7PS-207-D1 A7PS-207-D1-1
	4.0	55	2진화 16진 중계 단자형	가능	A7PS-255-D A7PS-255-D-1	가능	형식 등록 없음 (제작 가능)
	6.8	03	10진	지원하지 않습니다
	6.8	06	2 진화 10진	지원하지 않습니다
	4.0	54	2진 16진	지원하지 않습니다
	6.8	19	10진 중계 단자형	지원하지 않습니다
A7PH	6.8	07	2진-10진 중계 단자형	가능	A7PH-207-D A7PH-207-D-1	가능	A7PH-207-D1 A7PH-207-D1-1
	6.8	03	10진	지원하지 않습니다
	6.8	06	2 진화 10진	지원하지 않습니다
	4.0	54	2진 16진	지원하지 않습니다

(

표 3) A7MD 시리즈
A7MD는 형식 표기상 '-D'이지만 양극 공통입니다. 극성에 주의하십시오.
다이오드(DAP202K・로옴 제)는 케이스 내부에 장착됩니다.

　

시리즈	문자 높이 (㎜)	출력 코드		카소드 공통		양극 공통
				제작 가능 여부	형식 예	제작 가능 여부	형식 예
A7MD	2.8	06	2진 10진	지원하지 않습니다		가능	A7MD-106-P-09-D *1 A7MD-106-P-PM-09-D *1 A7MD-2106-P-D *1

*1　A7MD-106-P-09-D, A7MD-106-P-PM-09-D, A7MD-2106-P-D는 2018년 3월에 생산이 종료되었습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
