MY3 시리즈의 후면 연결 소켓과 고정 브래킷을 알려주세요.

MY3 시리즈의 후면 연결 소켓과 고정 브래킷을 알려주세요.

뒷면 연결 소켓에는 납땜 단자, 인쇄 회로 기판용 단자, 래핑 단자 모델이 있습니다.
다음 목록표를 참조하여 선택하십시오.

(표1)　후면 연결 소켓(납땜 단자·기판용 단자)
(표2)　후면 연결 소켓(랩핑 단자)


(표1)　후면 연결 소켓(납땜 단자·기판용 단자)

릴레이 형식	단자 형상	납땜	납땜	인쇄 회로 기판용
	고정 금속 부품	없음(별매)	부속	없음(별매)
	소켓 외관	(형 PY11)	(형 PY11-Y□)	(형 PY11-02)
형 MY3 형 MY3N 형 MY3-D 형 MY3N-D2	소켓	형 PY11	형 PY11-Y1	형 PY11-02
	고정 금속 부품	형 PYC-P *1	-	형 PYC-P *1
형 MY3-CR 형 MY3N-CR	소켓	형 PY11	-	형 PY11-02
	고정 금속 부품	형 PYC-1 *1	-	형 PYC-1 *1
형 MY3-02	인쇄 회로 기판용 단자입니다. 소켓은 사용하지 않습니다.
형 MY3F	납땜 단자입니다. 소켓은 사용하지 않습니다. 단자에 직접 납땜하여 배선하십시오.

*1　고정 금속 부품 (별매): 형 PYC-P, 형 PYC-1은 모두 1개가 들어 있습니다. (릴레이 1대당 1개 사용)

(표2)　후면 연결 소켓(랩핑 단자)

릴레이 형식	고정 금구	고정 금구 없음		고정 브라켓 포함
	단자 길이	단자 25㎜	단자 20mm	단자 25mm	단자 20㎜
	소켓 외관	(형 PY11QN)		(형 PY11QN-Y1)
형 MY3 형 MY3N 형 MY3-D 형 MY3N-D2	소켓	형 PY11QN	형 PY11QN2	형 PY11QN-Y1	형 PY11QN2-Y1
	고정 금속 부품	형 PYC-P *1	형 PYC-P *1	-	-
형 MY3-CR 형 MY3N-CR	소켓	형 PY11QN	형 PY11QN2	-	-
	고정 금속 부품	형 PYC-1 *1	형 PYC-1 *1	-	-
형 MY3-02	인쇄 회로 기판용 단자입니다. 소켓은 사용하지 않습니다.
형 MY3F	납땜 단자입니다. 소켓은 사용하지 않습니다. 단자에 직접 납땜하여 배선하십시오.

*1　고정 금구 (별매): 형 PYC-P, 형 PYC-1은 모두 1개입입니다. (릴레이 1대당 1개 사용)

■ 배선에 관하여
◆ 납땜에 관하여
아래 주의사항을 준수하여 수동 납땜으로 진행하십시오.
① 납땜 인두 끝을 평활하게 다듬은 후 납땜을 진행하십시오.
납: JIS Z3282, H60A 또는 H63A 연납(로진계)
　　　　납땜 인두: 30~60W
　　　　인두 끝 온도: +280~+300℃
　　　　무연 납땜: +310~+330℃
　　　　납땜 시간: 3초 이내
　②　플럭스는 릴레이 구성재의 적합성으로 인해 비부식성 로진계를 사용하십시오.
　　　플럭스 용제는 화학 작용이 적은 알코올 계열을 사용하십시오.
③ 또한, 아래 그림과 같이 솔더에 절단면을 넣어 플럭스 비산을 방지한 제품이 있습니다.
　　　
・단자 솔더링 시에는 솔더·플럭스·용제 등이 단자 이외의 부분에 부착되지 않도록 하십시오. 솔더·플럭스·용제가 내부에 침입하여 절연 열화나 접촉 불량의 원인이 됩니다.
・리드선의 릴레이 단자 카라게는 단자에 감아 고정하십시오. 리드선을 릴레이 단자에 납땜할 경우 카라게가 불충분하면 약한 인장, 진동, 충격으로 리드선이 이탈될 수 있습니다.
・탭 단자에 리드선을 납땜하는 것은 절대 금지합니다.


◆랩핑 단자용 소켓 배선 방법

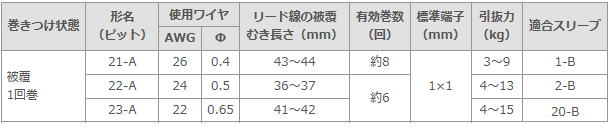

아래 표를 참조하십시오.배선 방법이 부적절한 경우 리드선 이탈의 원인이 됩니다.
형 PY□QN은 사용 와이어 φ0.65로 6회 감을 수 있습니다.

・형 PY□QN의 배선

또한, 래핑 도구(래핑 단자에 배선할 때 사용하는 공구)의 취급은 없습니다.
시판 제품을 사용하십시오.
