릴레이 탄화물로 인한 접촉 불량

릴레이 탄화물로 인한 접촉 불량

■고장 상황

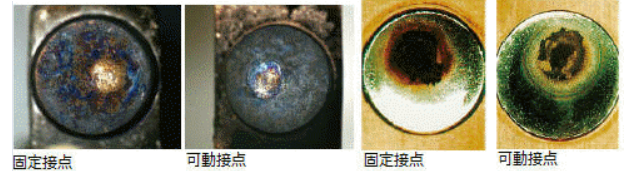

개폐와 함께 접점 접촉면에 탄화물(카본)이 생성되어 접촉 저항이 높아지고 접촉 불량이 발생합니다.


■대책

1. 사용상 대책
・유도 부하의 경우 역기전력이 크기 때문에 아크도 커져 저항 부하에 비해 탄화물이 수 배 발생하기 쉽습니다. 서지 킬러를 장착하면 저항 부하에 매우 가까워져 접촉 신뢰성이 향상됩니다.
・유기 가스 환경은 가능한 한 피하십시오.

2. 릴레이 선정 시 대책
〔1〕주변 환경의 영향을 덜 받는 타입의 릴레이를 선정하십시오.
(릴레이의 밀봉성에 대해서는 해당 FAQ를 참조하십시오.)

종류	시리즈	영향
내플럭스형	－	(받기 쉬움) ↓ ↓ (받기 어려움)
플라스틱 씰 형태	형 MYQ
헤르메틱 씰 형	형 MYH

〔2〕수명에 문제가 없다면, 아래를 참고하여 접점 재질을 선정하십시오.
(형 MY 시리즈의 형 MY□Z, 형 MY□, MY4Z-CBG의 차이에 대해서는 해당 FAQ도 참조하십시오.)

종류	형식 예	영향
은 합금 접점(Ag 합금)	－	(수용성) ↓ ↓ ↓ ↓ ↓ (수용하기 어려운)
은접점(Ag)	형 MY2□ 형 MY3□
금도금 접점(Au 도금)	형 MY2Z□ 형 MY3Z□
금도금 접점(Au 클래드)	형 MY4□ 형 MY4Z□
크로스바 트윈(금도금) 접점 ( Au 클래드 크로스바 트윈 접점 )	형 MY4Z-CBG

■추정 원인　탄화물에 의한 접촉 불량 원리
솔레노이드, 밸브, 콘택터, 릴레이 등의 유도 부하에서 발생하기 쉬우며, 회로를 개방하는 순간의 역기전력 아크 열로 인해 접점 주변의 유기 가스가 분해되거나 분진 등이 탄화되어 접점 부위에 탄화물이 생성됩니다. 돌입 시의 아크 열도 있지만, 차단 시와 비교하면 영향도는 작아집니다.
또한 접점면에 탄화물이 생성되면 아래 표와 같이 최소 아크 전류가 작아져 가속적으로 탄화물 생성이 촉진될 수 있습니다.

〔참고〕최소 아크 전압·전류

재료	최소 아크 전압(V)	최소 아크 전류(A)
Au	9.5~15	0.38~0.42
Ag	8~13	0.4~0.9
C(탄화물)	15~20	0.01~0.03

　

1. 탄화물에 의한 접촉 불량이 발생하는 조건
・유기물 농도나 릴레이 기종 등에 따라 크게 다르므로, 참고용으로 사용하십시오.
　Ｘ：발생하기 쉬움　　△：다소 발생하기 쉬움　　〇：발생하기 어려움　◎：발생하지 않음

부하 종류	부하 전류	DC12V	DC24V	DC48V 이상	AC100V	AC200V
유도 부하 (솔레노이드, 밸브, 접촉기, 릴레이 등)	10mA 이하	〇	○	○	○	◎
	10~100mA	Ｘ	Ｘ	〇	〇	◎
	100~300mA	△	△	〇	〇	◎
	300mA 이상	△	〇	◎	◎	◎
저항 부하나 돌입 전류도 크고 차단 서지가 발생하는 부하(모터)	10mA 이하	〇	〇	◎	◎	◎
	10~100mA	△	△	〇	〇	◎
	100~300mA	〇	〇	◎	◎	◎
	300mA 이상	〇	◎	◎	◎	◎
돌입 전류가 큰 부하(램프, 콘덴서 등)	10mA 이하	〇	◎	◎	◎	◎
	10~100mA	〇	◎	◎	◎	◎
	100~300mA	◎	◎	◎	◎	◎
	300mA 이상	◎	◎	◎	◎	◎

2. 탄화물을 발생시키는 유기물로는 방향족인 불포화 고리형 화합물(벤젠, 톨루엔 등)이나 배기 가스, 담배 연기 등이 있습니다.
