릴레이 다이오드 쇼트로 인한 동작 불량

릴레이 다이오드 쇼트로 인한 동작 불량

■ 고장 상황
당사 릴레이 중에는 코일 오프 시 역기전력(서지)을 흡수하기 위해 코일과 병렬로 다이오드를 내장한 기종이 있습니다.
다이오드 내장 릴레이의 경우, 코일 극성을 역접속하거나 다이오드의 역방향 내전압을 초과하는 서지가 가해지면 다이오드가 파손되어 쇼트 모드가 되어 "작동 불능" 상태가 됩니다.
　
　　

　
■대책
1. 코일 극성
다이오드 내장형 릴레이의 코일 배선을 수행할 경우, 코일의 극성에 충분히 주의하십시오.
릴레이 본체에 표시된 내부 연결도에 코일 극성이 명시되어 있습니다.
또한, 릴레이 본체에 표시된 내부 연결도는 "Bottom View"로 표시되어 있습니다.
한 번 역접속한 제품은 다이오드가 손상되었을 가능성이 있으므로 사용하지 마십시오.

2. 서지 전압
릴레이에 내장된 다이오드는 자체 코일에서 발생하는 서지를 흡수하여 회로상의 다른 기기에 영향을 미치지 않도록 하기 위한 것입니다.

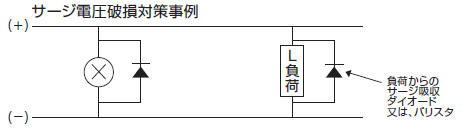

번개 서지 등의 외부 서지나 회로상의 다른 기기에서 발생하는 서지를 흡수하는 기능은 없으므로, 이러한 서지가 릴레이 등의 전자 부품에 영향을 미치지 않도록 적절한 서지 대책(다이오드나 배리스터 설치)을 수행하십시오.
또한, 릴레이를 연결 배선 후 내전압 시험을 수행할 경우, 릴레이 코일의 양단을 단락시켜 동일 전위가 되도록 하고, 릴레이 코일의 양단에 고전압을 인가하는 방식의 시험은 절대 수행하지 마십시오.

3. 서지 전류

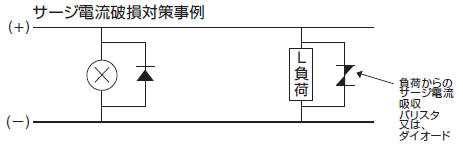

부하와 병렬로 배리스터 또는 다이오드를 설치하여 부하에서 발생하는 서지 전류를 저감하십시오.

　　　

■보충: 추정 원인

1. 코일 극성 역접속으로 인한 파손
다이오드 내장형 릴레이 코일은 극성을 가지므로 이를 역접속하면 다이오드에 순방향 허용 전류를 초과한 전류가 흘러 파손됩니다.
결국 오픈 모드로 완전 파손되는 경우가 많지만, 전원 용량 등에 따라 완전 파손에 이르지 못하고 쇼트 모드가 되기도 합니다. 참고로, 당사로 반품된 제품 중 다이오드 쇼트의 약 절반은 역접속에 의한 것입니다.

2. 서지 전압 손상

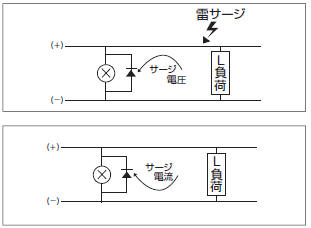

번개 서지 등의 외부 서지나 회로상의 다른 기기에서 발생하는 서지, 또는 릴레이 탑재 회로의 내전압 시험 * 등에서 다이오드에 역방향 내전압을 초과한 전압이 가해지면 파손됩니다.

* 내전압 시험　

내전압 시험 릴레이를 연결 배선한 후, 릴레이의 1차측(코일측)과 2차측(접점측)에 전압이 가해지는 방식으로 회로의
내전압 시험을 수행할 경우, 릴레이 코일 양단을 단락시켜 동일 전위로 유지하지 않으면 코일의 부유 용량으로 인해 다이오드 양단에 전위차가 발생하여 다이오드가 손상될 수 있습니다.

3. 서지 전류 손상
회로상의 다른 기기 등에서 발생하는 서지 전류로 인해 다이오드가 비정상적으로 발열하여 파손될 수 있습니다.

유도 부하의 크기가 10W 이상이 되거나, 그 이하라도 연속적으로 고주파로 서지 전류가 다이오드에 흐르는 경우 등에 손상되기 쉽습니다.
