릴레이 플럭스 침입에 의한 접촉 불량

릴레이 플럭스 침입에 의한 접촉 불량

■고장 상황
기판 실장 공정에서 플럭스가 릴레이 내부로 침투하여 동작 불량 및 접촉 불량이 발생합니다.
　　　

■추정 원인: 플럭스 액면 높이

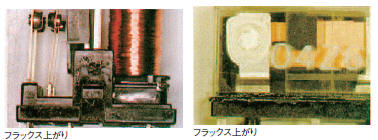

기판에 플럭스를 도포할 때 플럭스 액면이 높아 릴레이 베이스와 케이스의 결합부까지 플럭스가 부착되면 릴레이 내부로 침투하여 슬라이딩 부위에 부착되어 동작 불량이 되거나 접점에 부착되어 접촉 불량이 발생합니다.



■대책
1. 플럭스 액면 관리를 철저히 해 주십시오.
2. 액면 관리가 어려운 경우 플라스틱 실링형 릴레이를 권장합니다.
3. 결합부까지 플럭스가 부착되거나 내부에 침투한 흔적이 발견될 경우, 릴레이를 교체하십시오.
