릴레이 이상 발열·이상 발열을 동반한 동작 불량, 코일 단선

릴레이 이상 발열·이상 발열을 동반한 동작 불량

■고장 상황

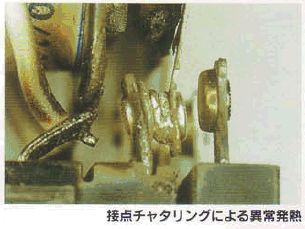

1. 접점 채터링으로 인해 개폐 아크가 연속 발생하면 접점부를 중심으로 이상 발열이 일어나 접점 용단, 용해, 용착 등이 발생하여 동작 불량이 됩니다.

2. 접점 정격 전류를 초과한 비정상적인 과전류(단락 사고의 경우도 있음)로 인해 릴레이 내부 회로가 용단 또는 접점 용착으로 작동 불량이 됩니다.

3. 코일에 과전압이 인가되면 코일이 레어 쇼트로 용단되어 코일 단선이 됩니다. 코일에는 비정상적인 발열 흔적이 남습니다.



■대책
1. 접점 채터링에 의한 이상 발열 대책
　전원 전압이나 코일 인가 전압 저하로 인해 채터링이나 진동이 발생하여, 비정상 발열에 이르게 됩니다.
　코일 전압은 동작 전압 이상·최대 허용 전압 이하로 사용하십시오.
　(예: 모터 등 대용량 부하를 작동시키는 순간 전원 전압이 저하될 수 있음)

2. 접점 정격 전류값 초과
　접점 회로에 정격 전류 이상의 전류가 흐르지 않도록 회로 상의 안전 설계를 부탁드립니다.

3. 코일 과전압 인가
　코일에 최대 허용 전압 이상의 전압이 인가되지 않도록 하십시오.

■보충 설명

◆ 이상 발열 원리와 조건
1. 접점 채터링
코일 인가 전압 저하(전원 전압 저하)에 의한 진동이나 릴레이 코일의 ON/OFF를 제어하는 센서, 스위치, 마이크로컨트롤러의 오작동 등에 의한 고빈도 개폐로 인해 개폐 아크(약 6000℃)가 연속적으로 발생하여 비정상 발열이 발생합니다.

2. 접점 정격 전류 초과
어떤 사고로 인해 접점에 예상 이상의 과전류가 흐름으로써, 릴레이 내부 회로가 줄열로 인해 비정상 발열합니다.

3. 코일 과전압 인가
코일에 허용 전압 이상의 전압이 인가되어 코일이 비정상적으로 발열하면 코일 심선의 절연 피복(일반적으로 폴리우레탄: 내열 120℃)이 녹아 절연 기능이 상실됩니다. 이로 인해 코일 심선끼리 도통되어 코일선에 과전류가 흐르며, 추가적인 비정상 발열로 이어져 단선에 이르게 됩니다.
