CJ1/CJ2 시리즈에서 I/O 버스 이상이 발생했습니다. 원인과 대책을 알려주세요.

CJ1/CJ2 시리즈에서 I/O 버스 이상이 발생했습니다. 원인과 대책을 알려주세요.

I/O 버스 이상은 아래의 경우에 감지됩니다.
・CPU 유닛과 각 슬롯에 장착된 유닛 간의 데이터 전송에 이상이 발생했습니다.
・CPU 장치 또는 확장 장치의 우측 끝에 엔드 커버가 연결되지 않았습니다.
I/O 버스 이상이 발생한 경우, CPU 유닛은 작동을 중지합니다.

● 이상 발생 시 LED 표시와 이상 내용

POWER	RUN	ERR/ALM	이상 플래그	고장 코드	이상 내용 릴레이
점등	소등	점등	A401.14	80C0 ～ 80C7 80CE 80CF	A404CH

I/O 버스 이상을 감지한 슬롯 번호, 랙 번호가 A404CH에 저장됩니다.

● 이상 내용 릴레이 내용

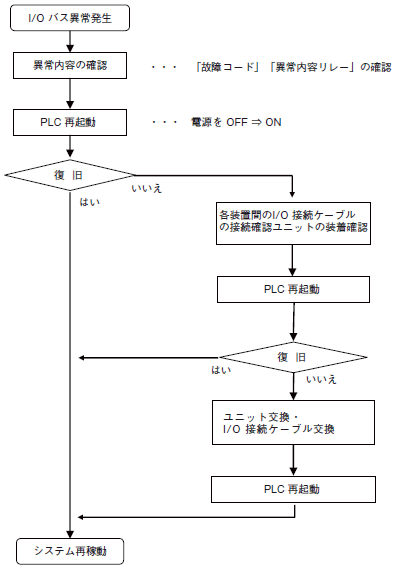

●복구 처리 흐름



● 이상 발생 원인 및 그 조치

추정 요인	확인 방법	처리 대책	재발 방지
・I/O 연결 케이블의 , 이탈 ・유닛 간 또는 엔 커버 커넥터 연결 이탈	・육안으로 커넥터의 장착 상태 확인 ・케이블을 당김 ・유닛 고정용 슬러 의 잠금 상태를 확인	・커넥터를 재연결하고 하십시오 ・유닛 상하의 슬라이더를 다를 "딸깍" 소리가 날 때까지 소리가 날 때까지 슬라이 고 잠급니다 지루하다	・확실히 결합되었는지 확인해 주십시오 주세요 ・진동, 충격의 영향이 있을 경우 저감 대책을 해 주십시오
・유닛 파손, 고장 (버스 인터페이스 회로 파괴) 회로 파괴) ・I/O 연결 케이블의 파손 손상, 고장	・전원 재투입이나 CPU 유 니트 재시작으로는 이상이 해제되지 않는 경우 ・이상이 빈번하게 발생하는 경우 ・유닛이나 I/O 연결 케이블을 교체하면 상황이 개선되는 경우	해당 유닛, I/O 연결 케이블을 교체하십시오	－
전도성 이물질 혼입	주변에 전도성 이물질이 없는지 확인	・유닛 내부를 에어 청소하십시오 ・유닛을 교체하여 하십시오	・제어반 근처에서 금속 가공 하지 마십시오 지 마십시오 ・제어판을 닫아 주십시오 주십시오
커넥터 접촉 불량 (커넥터 내부 이물질 혼입)	커넥터에 이물질 부착 확인	・커넥터를 에어블로 ー하십시오 ・커넥터를 탈부착하여 이물질을 제거해 주세요 다 ・유닛을 교체하여 해 주십시오	먼지, 분진이 적은 환경에서 작업을 실시하십시오
노이즈 침입 ・버스 신호의 데이터화 케 ・버스 인터페이스 회로 오작동	・전원 재투입이나 CPU 유닛 재시작으로 복구 되지만, 종종 이상 발생하는 경우 ・유닛을 교체하여 도 발생 빈도가 감소하지 않음 않을 경우	침입 경로를 조사하여 노이즈 대책을 시행하십시오 ・FG 라인 ・전원 라인 ・I/O 연결 케이블 (유도 노이즈)	동상
