CS/CJ 시리즈 OD 유닛의 '외부 공급 전원' 사양 항목 내용을 알려주세요.

CS/CJ 시리즈 OD 유닛의 '외부 공급 전원' 사양 항목 내용을 알려주세요.

외부 공급 전원이란 출력 트랜지스터(OUT 단자 ⇔ COM 단자 간)를 구동하기 위한 내부 회로를 작동시키는 전원입니다.
아래 그림에서 +V 단자⇔COM 단자 사이의 포토커플러 등이 내부 회로에 해당합니다.
전압 사양은 외부 공급 전원과 부하 전원이 동일하므로 사용 부하 전압 범위와 같습니다.
전류 사양은 구동 회로의 전류 소비에 필요한 전류 용량을 나타냅니다.　

또한, +V 단자 ⇔ COM 단자간에 연결하는 I/O 전원(외부 공급 전원, 부하 전원)에는 아래의 전류 용량이 필요합니다.
전류 용량 = (최대 부하 전류) + (외부 공급 전원의 전류 값)

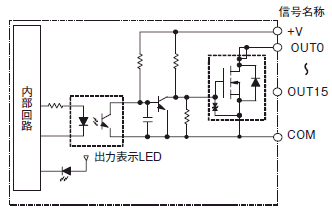

●OD 유닛 출력 회로 예시 (도면은 형식 CJ1W-OD213)
