전원 공급 장치의 출력이 나오지 않습니다. 가능한 원인과 대책을 알려주세요.

전원 공급 장치의 출력이 나오지 않습니다. 가능한 원인과 대책을 알려주세요.

■확인 사항
부하 배선을 분리하십시오.
입력 전압을 인가하고 부하를 연결하지 않은 상태에서 출력 단자에 테스터 등을 연결하여 출력 전압을 확인하십시오.

■가능한 원인과 대책
　●부하를 연결하지 않은 상태에서 출력이 발생하는 경우：　(표1)을 참조하십시오.
　●부하를 연결하지 않은 상태에서도 출력이 발생하지 않는 경우：　(표2)를 참조하십시오.

(표1)　가능한 원인과 대책
【부하를 연결하지 않은 상태에서 출력이 발생하는 경우】

원인			대책
초 회 전 전 시	과전류 보호가 작동 중	부하가 전원 공급 장치의 출력 용량을 초과함. (정상 시)	전원 공급 장치의 출력 용량을 증가시킵니다. (표 3) 을 참조하십시오.
		부하의 기동 전류로 인해 과전류 보호가 작동하고 있습니다. (정상 시에는 용량 이내)	과전류 보호 특성이 역 L자형인 기종을 사용하십시오. 과전류 보호 기능의 동작(하강 특성) 을 확인하십시오. 부하에 돌입 전류가 흐르는 경우, 돌입 전류를 고려한 용량 선정을 검토하십시오. 돌입 전류가 있는 부하의 용량에 대해서는 해당 FAQ를 참조하십시오.
		출력이 단락되어 있습니다.	출력이 단락된 원인을 제거하십시오.
		(전원 부하에 용량성 부하(콘덴서)를 연결한 경우) 부하 측 돌입 전류로 인해 상승 시 과전류 보호가 작동하고 있습니다.	부하에 돌입 전류가 흐르는 경우, 돌입 전류를 고려한 용량 선정을 검토해 주십시오. 돌입 전류가 있는 부하의 용량에 대해서는 해당 FAQ를 참조하십시오.
사용 용 시	과전압 보호가 작동 중	낙뢰가 발생했다. 번개 유도 임펄스로 인해 전원 공급 장치에 과전압이 인가되었습니다.	입력 전원을 OFF한 후 다시 투입하십시오. 그래도 복구되지 않는 경우 내부 부품이 과전압으로 인해 손상되었을 수 있으므로 전원을 교체하십시오.
	내부 부품이 손상됨	(강한 고주파 노이즈를 발생시키는 물체가 근처에 있는 경우) 입력 라인으로부터의 임펄스로 인해 손상되었습니다.	입력 라인에서 발생한 임펄스의 경우, 전원 입력 라인을 발생원으로부터 분리하십시오. 분리가 불가능한 경우 노이즈 발생원 또는 전원 입력 단자에 배리스터를 연결하십시오. 또한, 배리스터가 단락 손상되었을 때의 보호용으로 퓨즈도 삽입하십시오.
	팬이 정지되어 있습니다. 주변 환경(먼지, 분진) 등으로 인해 팬 베어링부의 마모가 촉진되고 있습니다. 팬의 수명으로 인해 강제 공랭이 불가능하여 내부 온도가 상승하여 과열 보호가 작동하고 있습니다.		교체를 검토하십시오. 강제 공랭 팬은 정기적으로 유지보수를 실시하고, 팬에 이상이 발견된 경우 즉시 교체하십시오. 강제 공랭 팬은 정기적으로 유지보수를 실시하고, 먼지나 분진이 없는 환경에서 사용하십시오.

(표2)　가능한 원인과 대책
【부하를 연결하지 않은 상태에서도 출력이 나오지 않는 경우】
아래 확인 및 대책을 수행해도 해결되지 않을 경우 본체 고장이 의심됩니다.
교체 또는 수리를 검토하십시오.

현상	원인	대책
초기 전원 연결 시/ 사용 시	(리모컨 기능이 있는 기종) 외부 신호로 출력 전압을 OFF로 설정 중입니다.	리모컨 기능으로 출력 전압을 ON으로 설정하십시오. 대상 기종, 사용 방법에 대해서는 해당 FAQ를 참조하십시오.
	입력 전압이 낮아졌습니다. (입력 전압 저하로 인해 부하 전류가 충분히 공급되지 않는 상태)	입력 전압은 허용 범위 내에서 사용하십시오.
	단자의 조임이 느슨해졌습니다. 커넥터의 결합이 느슨해졌습니다.	단자를 규정 토크로 재조여 주십시오. 커넥터를 단단히 결합하십시오.

(표3)　출력 용량을 늘리는 방법
여러 부하를 연결한 경우 (1)(2)(3) 중 하나, 하나의 부하로 사용하는 경우 (2)(3) 중 하나의 대책을 검토하십시오.

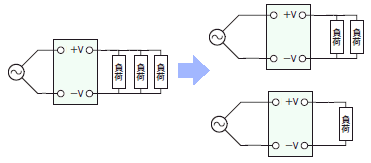

(1)	전원 공급 장치를 추가하여 부하를 분할하여 2대로 사용합니다.

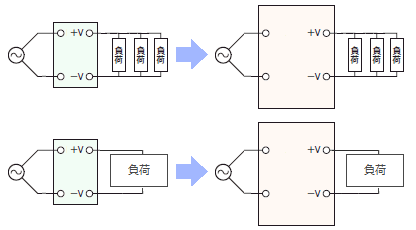

(2)	출력 용량이 큰 전원 공급 장치로 교체한다.

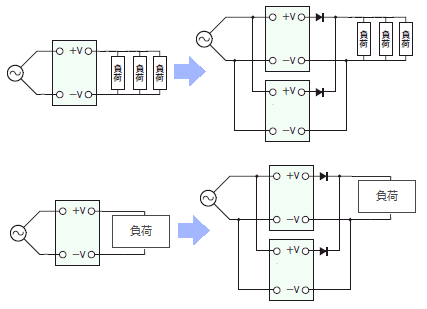

(3)	1대를 추가하여 병렬 운전으로 용량을 늘린다. (병렬 운전 불가 기종도 있으니 주의하십시오. 자세한 내용은 해당 FAQ를 참조하십시오.)

또한, S8VK-X 시리즈에서는 소프트웨어 「Power Supply Monitoring Tool」을 사용하여 용량 변경 시뮬레이션을 수행할 수 있습니다.
(단, DC5V 출력, DC12V 출력 타입은 대상에서 제외됩니다.)
현재값과 시뮬레이션 값을 그래프로 표시하여 나란히 비교할 수 있습니다.
자세한 내용은 「Power Supply Monitoring Tool 운영 매뉴얼」을 참조하십시오.
소프트웨어 및 운영 매뉴얼은 S8VK- X 제품 정보 페이지에서 다운로드할 수 있습니다.
