누액 센서의 배선 거리는 최대 몇 m까지 가능한가요?

누액 센서의 배선 거리는 최대 몇 m까지 가능한가요?

연결하는 기기에 따라 배선 거리가 다릅니다.
센서(리본 타입 또는 포인트 타입)와 연결하는 누수 감지기(앰프)의 형식을 확인하신 후 아래 표를 참조하십시오.

(표1)　누액 감지기 K7L 시리즈　센서 단선 감지 기능 없음
(표 2)　누수 감지기 K7L 시리즈　센서 단선 감지 기능 포함
(표 3)　누수 감지기 61F-WL 시리즈, 61F-GPN-V50 *1　누수 경보기 61F-WLA 시리즈 *1
*1　61F-GPN-V50,61F-WLA는 생산이 종료되었습니다.

■연결 방법에 관하여
・F03-16PE, F03-16PT, F03-16SF, F03-16SFC에 대해서는 아래 FAQ를 참조하십시오.
　F03-16□의 연결 방법을 알려주십시오.
・F03-15에 대해서는 아래 FAQ 를 참조해 주십시오.
　F03-15의 연결 방법을 알려주세요.


(표1)　누액 감지기 K7L 시리즈　센서 단선 경보 기능 없음　

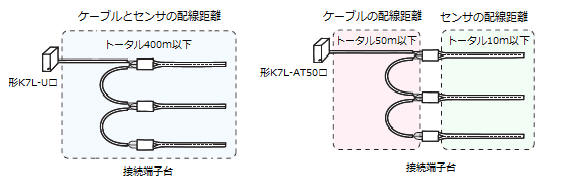

・여러 개의 센서(리본 타입 또는 포인트 타입)를 병렬로 연결할 수 있습니다.

*2 　 푸시인 플러스 단자대 소켓에 대응 합니다.
*3 배선 케이블: 2?의 경우 거리입니다.
*4 포인트 타입 센서에는 2m 케이블이 부착되어 있습니다.
이 케이블을 배선 케이블로 생각하십시오.
케이블을 절단하지 않고 사용할 경우, 개당 2m입니다.

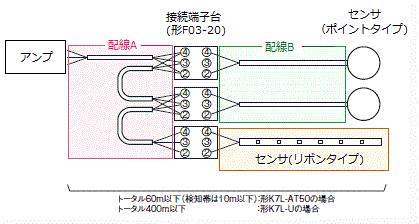

■연결 예시

K7L(센서 단선 경보 기능 없음)과 리본 타입, 포인트 타입의 병렬 연결

・배선 케이블 길이( 배선 A + 배선 B )와 센서(리본 타입) 길이를 구합니다.
・배선 A: 배선 거리(3심・VCT 케이블 길이)를 확인하십시오.
・배선 B: 포인트 센서에는 2m 케이블이 부착되어 있습니다. 케이블을 절단하지 않고 포인트 센서 2개를 사용할 경우, 배선 B는2m × 2개로 총 4m가 됩니다.

・누수 센서(리본 타입)

사용하시는 누수 센서의 길이를 확인하십시오.

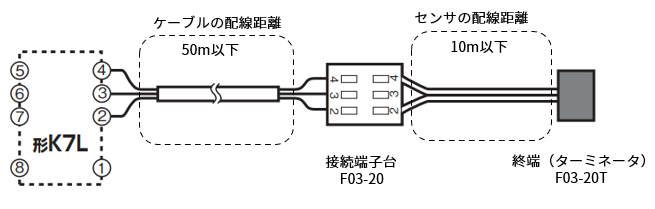

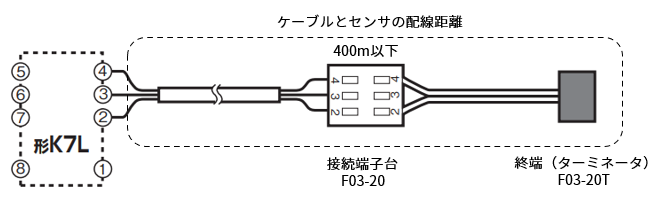

(표2)　누수 감지기 K7L 시리즈　센서 단선 감지 기능 포함

・포인트 타입 센서는 사용할 수 없습니다. 리본 타입 센서를 사용하십시오.
・여러 개의 센서를 병렬 연결할 수 없습니다. 센서를 병렬로 연결한 경우 누수 검출은 가능하지만, 센서 단선 검출 기능이 정상적으로 작동하지 않습니다. 해당 FAQ를 참조하십시오.

*2 　 푸시 인 플러스 단자대 소켓에 대응합니다.

*3 　 배선 케이스블 : 2?의 경우 거리입니다.

(표 3)　누수 감지기 61F-WL 시리즈, 61F-GPN-V50 누수 경보기 61F-WLA 시리즈

*3 　 배선 케이블: 2?의 경우의 거리입니다.
*4 　 포이포인트 타입 센서에는 2m 케이블이 2개 포함되어 있습니다. 이 케이블을 배선 케이블로 간주하십시오. 케이블을 절단하지 않고 사용할 경우, 개당 2m입니다.

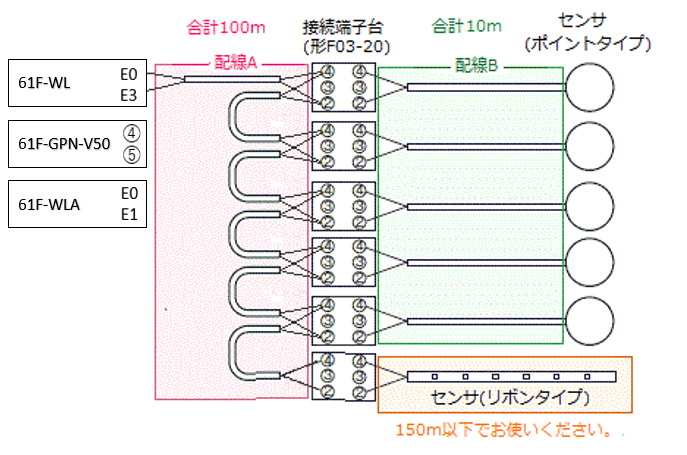

■연결 예시
61F-WL 시리즈, 61F-GPN-V50, 61F-WLA 리본 타입, 포인트 타입의 병렬 연결
・배선 케이블 길이( 배선 A + 배선 B )로부터 연결 가능한 센서(리본 타입)의 길이(최대)를 구합니다.

・배선 A: 배선 거리(3심・VCT 케이블 길이)를 확인하십시오.
・배선 B: 포인트 센서에는 2m 케이블이 부착되어 있습니다. 케이블을 절단하지 않고 포인트 센서 5개를 사용할 경우, 배선 B는2m × 5개로 총 10m가 됩니다.　

　　
・예시　배선 A가 100m인 경우
　 배선 A:100m + 배선 B: 10m로, 배선 케이블 길이는 110m입니다.
　상기 표의 "배선 케이블 150m 이하"에 해당하므로, 연결 가능한 센서(리본 타입)의 길이는 최대 150m입니다.

　　　

【참고 정보】
・모든 구성에 대해 접속 단자대 F03-20은 필수 사항이 아닙니다. 시판 단자대 및 직접 배선으로도 사용 가능합니다.
