리미트 스위치의 포크·록·레버 형은 어떤 것입니까?

포크 록 레버 형식은, 독이 레버(액추에이터)를 눌러 출력을 반전시킨 후, 독이 지나가도 그 반전된 출력을 유지(보유)합니다.
도그가 반대 방향에서 누르면 원래의 반전 전 상태로 돌아갑니다.
레버는 스테인리스로 제작되었습니다.

■ 외관
　

■ 기본 동작
아래 표의 일러스트는 WLCA32-43-N입니다.
WLCA32-41□-N, -42□-N, -44□-N도 레버와 접점의 동작은 동일합니다.

워크의 흐름
레버의 움직임
	자유 위치	PT 위치 까지 기울어짐	레버 유지	레버 유지	PT+MD의 위치로 복귀	자유 위치
접점의 움직임	NC 도통	NO 도통	NO 도통	NO 도통	NC 통로	NC 도통

■ 종류　
롤러 방향에 따라 형식이 다릅니다.

● WL-N 시리즈/WL 시리즈
・프리 상태는 레버의 홈(아래 그림 표시)이 수직이 된 상태입니다.

롤러 방향	자유 상태	종류	형식 예
			WL-N 시리즈	WL 시리즈
		표준형	WLCA32-41-N	WLCA32-41
		표시등 부착 (네온 램프)	WLCA32-41LE-N	-
		표시등 부착 (LED 램프)	WLCA32-41LD-N	-
		표준형	WLCA32-42-N	WLCA32-42
		표시등 부착 (네온 램프)	WLCA32-42LE-N	-
		표시등 부착 (LED 램프)	WLCA32-42LD-N	-
		표준형	WLCA32-43-N	WLCA32-43
		표시등 부착 (네온 램프)	WLCA32-43LE-N	-
		표시등 부착 (LED 램프)	WLCA32-43LD-N	-
		표준형	WLCA32-44-N	WLCA32-44
		표시등 부착 (네온 램프)	WLCA32-44LE-N	-
		표시등 부착 (LED 램프)	WLCA32-44LD-N	-

■ 주의사항
・도그는 기본 동작 그림과 같이 레버의 V자 모양이 열린 방향에서 접촉하도록 하십시오.

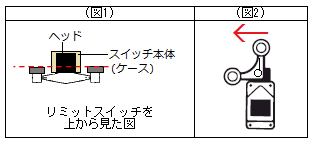

　WLCA32-42-N, WLCA32-44-N은 롤러가 스위치 본체보다 안쪽 위치에 있으며(그림 1), 도그가 반대 방향에서 레버에 부딪히면(그림 2) 아래쪽에 있는 롤러가 스위치 본체(케이스)에 부딪힙니다.
・레버의 장착 각도를 변경한 경우, 레버의 각도에 따라 롤러가 스위치 본체에 부딪힐 수 있습니다.
　도그와의 관계를 고려하여 레버의 장착 각도를 조정하십시오.
