리미트 스위치의 접점이 전환되는 위치를 알려주세요.

리미트 스위치의 접점이 전환되는 위치를 알려주세요.

　　

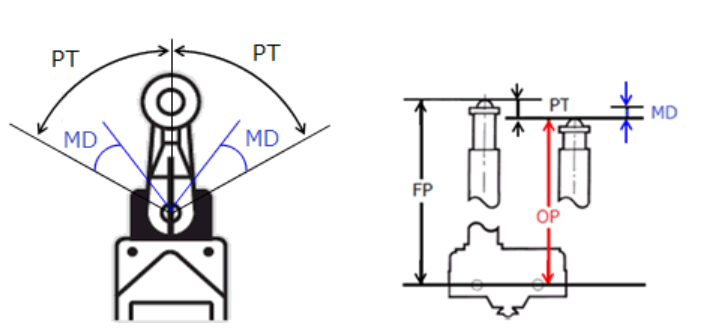

■접점이 ON되는 위치(NC 통로 → NO 통로 전환점)
자유 위치(힘이 가해지지 않았을 때의 액추에이터 위치)에서 "동작까지의 움직임(PT)" 값만큼 움직인 위치에서 접점이 전환됩니다. 그 위치를 "동작 위치(OP)"라고 합니다.
PT, OP 값은 카탈로그의 "외형 치수/동작 특성"에서 확인하실 수 있습니다.

■접점이 OFF되는 위치(NO 통전→NC 통전 전환점)
「동작 위치(OP)」에서 「응차의 움직임(MD)」 값만큼 돌아온 위치에서 접점이 전환됩니다.
MD 값은 카탈로그의 '외형 치수/동작 특성'에서 확인하실 수 있습니다.

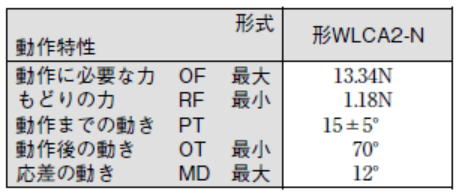

(예)　형 WLCA2-N의 경우
자유 위치에서 15±5° 레버가 기울어지면 접점은 NC에서 NO로 전환됩니다.
이후 레버를 되돌릴 때, 동작 위치(15±5° 기울인 위치)에서 12° 더 되돌리면 접점은 NO에서 NC로 전환됩니다.
