WLCA2-2□ 레버만, 헤드만, 레버 없는 본체만 구매할 수 있나요?
- 등록일
- 2025. 12. 17.
WLCA2-2□ 레버만
일부 기종에 대해서는 레버만, 헤드만, 본체(레버 없음·헤드 포함)만으로 구매가 가능합니다.
아래 목록표를 참조하십시오.
■WLCA2-2□ 롤러 레버형 오버 트래블 90도 동작형 한쪽 동작 불가
(표1) 특징・동작
| 작동 후 움직임(OT)이 크고, 도그 설정이 용이합니다. 레버는 좌우 각각 90도까지 기울어집니다. 좌우 어느 쪽으로 기울여도 출력은 ON됩니다. 한쪽 동작은 불가능합니다. (양쪽 동작만 가능) 헤드 장착 방향은 4방향 가능합니다. |
(표2) 형식 일람
・커넥터 타입의 경우, 세트 형식 말미에 -M1J-1, -M1GJ-1, -DGJS, -DTGJS 등의 기호가 들어갑니다.
・내후성 타입, 스패터 대책품은 준비되어 있지 않습니다.
〔주의〕레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성)의 사양 변경은 불가능합니다.
- 준비되어 있지 않습니다.
| 내구성 환경 환경 성 | ① 롤러 직경(㎜) ② 롤러의 폭(㎜) ③ 회전 반경(㎜) ④ 롤러 재질 | 세트 형식 | 단품 형태 | ||
| | | | | ||
| 세트 형태 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 표준 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2 | 형 WL-1A100 *1 | 형 WLRCA2-2 | 형 WL-3H |
| 형 WLCA2-2A *3 | 형 WL-1A105 *3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-27 | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-28 | 형 WL-1A300 *2 | |||
| ①φ17.5 ②7 ③R38 ④수지 | - | 형 WL-1A115 | |||
| 내 환 환경 성 | ①롤러 직경(㎜) ②롤러 폭(㎜) ③회전 반경(㎜) ④ 롤러 재질 | 세트 형식 | 단품 형태 | ||
| | | | | ||
| 세트 형태 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 표 준 | ①φ17 ②6 ③R38 ④베어링 | 형 WLCA2-214 | 형 WL-1A400 | 형 WLRCA2-2 | 형 WL-3H |
| ①φ17.5 ②30 ③R38 ④나일론 | - | 형 WL-1A118 | |||
| ①φ35 ②6 ③R38 ④나일론 | - | 형 WL-1A110 | |||
| ①φ40 ②30 ③R38 ④나일론 | - | 형 WL-1A123 | |||
| ①φ50 ②6 ③R38 ④나일론 | 형 WLCA2-26 | 형 WL-1A106 | |||
| 내구성 환 계 성 | ①롤러 직경(㎜) ②롤러 폭(㎜) ③회전 반경(㎜) ④ 롤러 재질 | 세트 형식 | 단품 형태 | ||
| | | | | ||
| 세트 형태 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내식성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2RP | 형 WL-1A100RP | 형 WLRCA2-2RP | 형 WL-3HRP |
| 내한성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2TC | 형 WL-1A100 | - | - |
| - | 형 WL-1A105 *3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | - | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | 형 WL-1A300 | |||
| ①φ17 ②6 ③R38 ④베어링 | - | 형 WL-1A400 | |||
| 내 환경 경 성 | ①롤러 직경(㎜) ②롤러 폭(㎜) ③회전 반경(㎜) ④롤러 재질 | 세트 형식 | 단품 형태 | ||
| | | | | ||
| 세트 형태 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내열 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2TH | 형 WL-1A100 | - | 형 WL-3HTH |
| - | 형 WL-1A105 *3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-27TH | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | - | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | 형 WL-1A300 | |||
| ①φ17 ②6 ③R38 ④베어링 | - | 형 WL-1A400 | |||

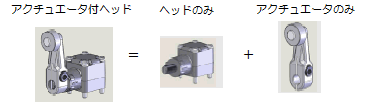

* 1 *2： 액추에이터 부착 헤드 형식도 있습니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
형식은 *1:형 WL-3H1100*2：형 WL-3H1300입니다.
*3：더블 너트 타입입니다. 육각 너트가 2개 달려 있습니다.
