WLCA2-2□N□ 레버만, 헤드만, 레버 없는 본체만 구매할 수 있나요?
- 등록일
- 2025. 12. 17.
WLCA2-2□N□ 레버만
일부 기종에 대해서는 레버만, 헤드만, 본체(레버 없음·헤드 부착)만으로 구매가 가능합니다.
아래 목록표를 참조하십시오.
■WLCA2-2□N□ 롤러 레버형 오버 트래블 90도 동작형 한쪽 동작 가능
(표1) 특징・동작
| 작동 후 움직임(OT)이 크고, 도그 설정이 용이합니다. 레버는 좌우 각각 90도까지 기울어집니다. 한쪽 동작 가능, 헤드 장착 방향은 2방향 가능합니다. 한쪽 동작 시 레버는 좌우 양쪽으로 기울어지지만, 레버를 누르는 방향이 좌측 또는 우측 중 한쪽일 때만 스위치 출력이 전환됩니다. 단측 동작 설정은 헤드를 분리하고 조작용 플런저의 방향을 변경하여 수행합니다. |
(표2) 형식 일람
・커넥터 타입의 경우, 세트 형식 말미에 -M1J-1, -M1GJ-1, -DGJS, -DTGJS 등의 기호가 들어갑니다.
・내식 타입, 내후성 타입, 스패터 대책형은 준비되어 있지 않습니다.
〔주의〕 레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성)의 사양 변경은 불가능합니다.
-：구비하고 있지 않습니다.
| 내구성 환경 환경 성 | 레버, 롤러 | 세트 형식 | 단독 형식 | ||
| | | | | | |
| ①직경 ②폭 ③회전 반경 ④롤러 재질 | 세트 형식 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | |
표준 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2N | 형 WL-1A100 *1 | 형 WLRCA2-2N | 형 WL-6H |
| 형 WLCA2-2NA *3 | 형 WL-1A105 *3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-27N | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-28N | 형 WL-1A300 | |||
| ①φ17.5 ②7 ③R38 ④수지 | - | 형 WL-1A115 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 표준 | ①φ17 ②6 ③R38 ④베어링 | - | 형 WL-1A400 | 형 WLRCA2-2N | 형 WL-6H |
| ①φ17.5 ②30 ③R38 ④나일론 | 형 WLCA2-29N | 형 WL-1A118 | |||
| ①φ35 ②6 ③R38 ④ 나일론 | 형 WLCA2-265N | 형 WL-1A110 | |||
| ①φ40 ②30 ③R38 ④ 나일론 | 형 WLCA2-262N | 형 WL-1A123 | |||
| ①φ50 ②6 ③R38 ④ 나일론 | 형 WLCA2-26N | 형 WL-1A106 *2 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내한성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2NTC | 형 WL-1A100 | - | - |
| - | 형 WL-1A105 *3 | ||||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | - | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | - | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | 형 WL-1A300 | |||
| ①φ17 ②6 ③R38 ④베어링 | - | 형 WL-1A400 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내열 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-2NTH | 형 WL-1A100 | 형 WLRCA2-2NTH | 형 WL-6HTH |
| - | 형 WL-1A105 *3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-27NTH | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | 형 WL-1A300 | |||
| ①φ17 ②6 ③R38 ④베어링 | - | 형 WL-1A400 | |||

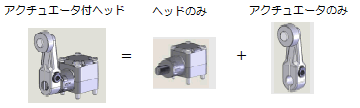

*1 *2 ： 액추에이터 부착 헤드 형식도 있습니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
형식은 *1:형 WL-6H1100 *2：형 WL-6H1106 입니다.
*3 ：더블 너트 타입입니다. 육각 너트가 2개 달려 있습니다.
