WLCA2-□의 레버만, 헤드만, 레버 없는 본체만 구매할 수 있나요?
- 등록일
- 2025. 12. 17.
WLCA2-□의 레버만
일부 기종의 경우 레버만, 헤드만, 본체(레버 없음·헤드 포함)만으로 구매가 가능합니다.
아래 표를 참조하십시오.
■WLCA2 롤러 레버형 기준형
(표1) 특징・동작
| 레버는 좌우 각각 45°까지 기울어집니다. 한쪽 동작 가능, 헤드 장착 방향은 4방향 가능합니다. 한쪽 동작 시 레버는 좌우 양쪽으로 기울어지지만, 레버를 누르는 방향이 좌측 또는 우측 중 한쪽일 때만 스위치 출력이 전환됩니다. 단측 동작 설정은 헤드를 분리하고 조작용 플런저의 방향을 변경하여 수행합니다. |
(표2) 형식 일람
・커넥터 타입의 경우, 세트 형식 말미에 -M1J-1, -M1GJ-1, -DGJS, -DTGJS 등의 기호가 들어갑니다.
〔주의〕레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성)의 사양 변경은 불가능합니다.
-：준비되어 있지 않습니다.
| 내환경성 | 레버, 롤러 | 세트 형식 | 단독 형식 | ||
| | | | | ||
| ① 직경 ②폭 ③ 회전 반경 ④ 롤러 재질 | 세트 형식 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | |
| 표준 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2 | 형 WL-1A100 *1 | 형 WLRCA2 | 형 WL-1H |
| 형 WLCA2-A *5 | 형 WL-1A105 *5 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | － | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-7 | 형 WL-1A200 *2 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-8 | 형 WL-1A300 *3 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 표준 | ①φ17.5 ②7 ③R38 ④수지 | － | 형 WL-1A115 | 형 WLRCA2 | 형 WL-1H |
| ①φ17 ②6 ③R38 ④베어링 | 형 WLCA2-14 | 형 WL-1A400 | |||
| ①φ17.5 ②30 ③R38 ④나일론 | － | 형 WL-1A118 | |||
| ①φ35 ②6 ③R38 ④나일론 | 형 WLCA2-65 | 형 WL-1A110 | |||
| ①φ40 ②30 ③R38 ④ 나일론 | － | 형 WL-1A123 | |||
| ①φ50 ②6 ③R38 ④나일론 | 형 WLCA2-6 | 형 WL-1A106 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내식성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-RP | 형 WL-1A100RP | － | － |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결합금 | 형 WLCA2-7RP | － | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-8RP | － | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내한 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-TC | 형 WL-1A100 | － | － |
| － | 형 WL-1A105 *5 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | － | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-7TC | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-8TC | 형 WL-1A300 | |||
| ①φ17 ②6 ③R38 ④ 베어링 | － | 형 WL-1A400 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내열성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-TH | 형 WL-1A100 | 형 WLRCA2-TH | 형 WL-1HTH |
| － | 형 WL-1A105 *5 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | － | 형 WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-7TH | 형 WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-8TH | 형 WL-1A300 | |||
| ①φ17 ②6 ③R38 ④ 베어링 | － | 형 WL-1A400 | |||
| 내환경성 | 레버, 롤러 | 세트 형식 | 단품 형식 | ||
| ①직경 ②폭 ③회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내후성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | 형 WLCA2-P1 | 형 WL-1A100P1 | － | － |
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | 형 WLCA2-7P1 | － | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | 형 WLCA2-8P1 | － | |||
| 스패터 대책형 | ①φ17.5 ②7 ③R38 ④스테인리스강 | 형 WLCA2-LDS *6 형 WLCA2-LES *6 | 형 WL-1A103S *4 | 형 WLRCA2- LES *6 형 WLRCA2-LDS *6 | 형 WL-1HS *7 |
| 형 WLCA2-LDAS *6 형 WLCA2-LEAS *5 *6 | 형 WL-1A105S *5 | ||||
*1 *2 *3 *4

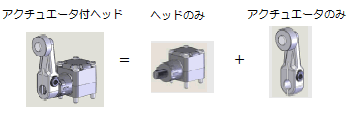

액추에이터 부착 헤드의 형식도 있습니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 조합한 것입니다.
형식은 *1: 형 WL-1H1100 *2: 형 WL-1H1200 *3: 형 WL-1H1300 *4: 형 WL-1H1100S 입니다.
*5 더블 너트입니다. 육각 너트가 2개 달려 있습니다.
*6 스퍼터 방지형은 표시등 부착형만 있습니다. 형식 말미 LES 및 LEAS는 네온 램프(AC125~250V), 형식 말미 LDS 및 LDAS는 LED(AC/DC10~115V)입니다.
*7 WL-1HS 형식은 2020년 3월에 생산을 종료합니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
