WLH2-□의 레버만, 헤드만, 레버 없는 본체만 구매할 수 있습니까?
- 등록일
- 2025. 12. 17.
WLH2-□의 레버만
일부 기종에 대해서는 레버만, 헤드만, 본체(레버 없음·헤드 포함)만으로 구매가 가능합니다.
아래의 일람표를 참조하십시오.
■WLH2 롤러 레버형 오버트래블 일반형
(표1) 특징·동작
| | 작동 후 움직임(OT)이 크고, 도그 설정이 용이합니다. 레버는 좌우 각각 80도까지 기울어집니다. 좌우 어느 쪽으로 기울여도 출력은 ON됩니다. 한쪽 동작은 불가능합니다. (양쪽 동작만 가능) 헤드 장착 방향은 4방향입니다. |
(표2) 형식 일람
・커넥터 타입의 경우, 세트 형식 말미에 -M1J-1, -M1GJ-1, -DGJS, -DTGJS 등의 기호가 들어갑니다.
〔주의〕레버만 교체하여 표준형 ⇔ 내환경형(내식·내한·내열·내후성)의 사양 변경은 불가능합니다.
-：준비되어 있지 않습니다.
| 내 환 경계 성 | 레버・ 롤러 | 세트 형식 | 단독 형식 | ||
| | | | | ||
| ① 롤러 직경 ② 롤러 폭 ③ 회전 반경 ④ 롤러 재질 | 세트 형식 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | |
| 표 준 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | WLH2 | WL-1A100*1 | WLRH2 | WL-2H-1 |
| - | WL-1A105*3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | WLH2-7 | WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | WL-1A300 | |||
| 내환경성 | 레버・ 롤러 | 세트 형식 | 단품 형식 | ||
| ① 롤러 직경 ②롤러 폭 ③ 회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 표준 | ①φ17.5 ②7 ③R38 ④수지 | - | WL-1A115 | ||
| ①φ17 ②6 ③R38 ④베어링 | WLH2-14 | WL-1A400 | |||
| ①φ17.5 ②30 ③R38 ④나일론 | - | WL-1A118 | |||
| ①φ35 ②6 ③R38 ④나일론 | - | WL-1A110 | |||
| ①φ40 ②30 ③R38 ④나일론 | - | WL-1A123 | |||
| ①φ50 ②6 ③R38 ④나일론 | - | WL-1A106 | |||
| 내환경성 | 레버・ 롤러 | 세트 형식 | 단품 형식 | ||
| ① 롤러 직경 ②롤러 폭 ③ 회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내구성 마모 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | WLH2-RP | WL-1A100RP | WLRH2-RP | - |
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | WLH2-8RP | - | |||
| 내구성 내한성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | WLH2-TC | WL-1A100 | WLRH2-TC | - |
| - | WL-1A105*3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | - | WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | WL-1A300 | |||
| ①φ17 ②6 ③R38 ④베어링 | - | WL-1A400 | |||
| 내환경성 | 레버・롤러 | 세트 형식 | 단품 형식 | ||
| ① 롤러 직경 ②롤러 폭 ③ 회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내구성 열 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | WLH2-TH | WL-1A100 | WLRH2-TH | WL-2H-1-TH |
| - | WL-1A105*3 | ||||
| ①φ17.5 ②15 ③R38 ④스테인리스계 소결 합금 | - | WL-1A107 | |||
| ①φ17.5 ②15 ③R50 ④스테인리스계 소결 합금 | - | WL-1A200 | |||
| ①φ17.5 ②7 ③R63 ④스테인리스계 소결 합금 | - | WL-1A300 | |||
| ①φ17 ②6 ③R38 ④베어링 | - | WL-1A400 | |||
| 내환경성 | 레버・롤러 | 세트 형식 | 단품 형식 | ||
| ① 롤러 직경 ②롤러 폭 ③ 회전 반경 ④ 롤러 재질 | 레버 (액추에이터) | 레버 없음・ 헤드 부착 본체 | 헤드 | ||
| 내구성 성 성 | ①φ17.5 ②7 ③R38 ④스테인리스계 소결 합금 | WLH2-P1 | WL-1A100P1 | WLRH2-P1 | - |
| 스 파 타 대 책형 | ①φ17.5 ②7 ③R38 ④스테인리스강 | WLH2-LES WLH2-LDS *4 | WL-1A103S | WLRH2-LES*4 WLRH2-LDS*4 | - |
| WLH2-LEAS *3 *4 | WL-1A105S*2*3 | ||||
*1 *2

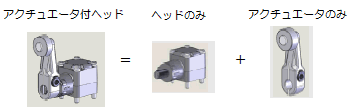

액추에이터 부착 헤드 형태도 있습니다.
「액추에이터 부착 헤드」는 헤드와 액추에이터를 결합한 것입니다.
형식은 *1 WL-2H1100-1 *2 WL-2H1100S입니다.
*3 더블 너트입니다. 육각 너트가 2개 달려 있습니다.
*4 스패터 대책형은 표시등 부착형만 있습니다.
LE는 네온 램프(AC125~250V), LD는 LED (AC/DC10~115V)입니다.
