히터용 솔리드 스테이트 릴레이(SSR)는 모터의 개폐에 사용할 수 있습니까?
- 등록일
- 2025. 12. 17.
히터용 솔리드 스테이트 릴레이(SSR)는 모터의 개폐에 사용할 수 있습니까?
히터용 솔리드 스테이트 릴레이(SSR)에는 모터 부하에도 사용할 수 있는 기종과 히터 부하 전용 기종이 있습니다. 아래 표를 참조하십시오.
대상 형식이 많으므로 Ctrl + F 등으로 검색하시기 바랍니다.
■히터용 SSR 모터 개폐 가능 여부
| 시리즈 | 형상 | 형식 | 모터 부하 개폐 가능 여부 | |
| G3NA | 방열기 별도 장착형 | G3NA-205B-UTU *1 G3NA-210B-UTU *1 G3NA-220B-UTU *1 G3NA-225B-UTU *1 G3NA-240B-UTU *1 G3NA-250B-UTU *1 G3NA-275B-UTU-2 G3NA-290B-UTU-2 | G3NA-410B-UTU G3NA-420B-UTU G3NA-440B-UTU-2 G3NA-475B-UTU-2 G3NA-490B-UTU-2 G3NA-D210B-UTU | 가능 *5 |
| G3NA-205B *2 G3NA-210B *2 G3NA-220B *2 G3NA-240B *2 | G3NA-410B *2 G3NA-420B *2 G3NA-440B-2 *2 G3NA-D210B *2 | |||
| G3NE | 방열기 별도 장착형 | G3NE-205T(-US) *3 G3NE-210T(-US) *3 G3NE-220T(-US) *3 | G3NE-205TL(-US) *3 G3NE-210TL(-US) *3 G3NE-220TL(-US) *3 | 가능 *5 |
| G3PA | 방열기 일체형 | G3PA-210B-VD *4 G3PA-220B-VD *4 G3PA-210B-VD-X G3PA-220B-VD-X G3PA-240B-VD | G3PA-260B-VD G3PA-420B-VD G3PA-430B-VD G3PA-420B-VD-2 G3PA-430B-VD-2 G3PA-450B-VD-2 | 가능 *5 |
| G3PC | 방열기 일체형 | G3PC-220B-VD *4 | 가능 *5 | |
| 시리즈 | 형상 | 형식 | 모터 부하 개폐 가능 여부 | |
| G3PJ | 방열기 일체형 | G3PJ-215B G3PJ-225B G3PJ-515B G3PJ-525B | G3PJ-215B-PU G3PJ-225B-PU G3PJ-515B-PU G3PJ-525B-PU | 불가 *6 |
| G3PE (단상용) | 방열기 일체형 | G3PE-215B G3PE-225B G3PE-235B G3PE-245B G3PE-215BL G3PE-225BL G3PE-235BL G3PE-245BL | G3PE-515B G3PE-525B G3PE-535B G3PE-545B G3PE-515BL G3PE-525BL G3PE-535BL G3PE-545BL | 불가 *6 |
| 시리즈 | 형상 | 형식 | 모터 부하 개폐 가능 여부 | |
| G3PE (삼상용) | 방열기 일체형 | G3PE-215B-3N G3PE-215B-2N G3PE-225B-3N G3PE-225B-2N G3PE-235B-3N G3PE-235B-2N G3PE-245B-3N G3PE-245B-2N G3PE-515B-3N G3PE-515B-2N G3PE-525B-3N G3PE-525B-2N G3PE-535B-3N G3PE-535B-2N G3PE-545B-3N G3PE-545B-2N | G3PE-215B-3 G3PE-215B-2 G3PE-225B-3 G3PE-225B-2 G3PE-235B-3 G3PE-235B-2 G3PE-245B-3 G3PE-245B-2 G3PE-515B-3 G3PE-515B-2 G3PE-525B-3 G3PE-525B-2 G3PE-535B-3 G3PE-535B-2 G3PE-545B-3 G3PE-545B-2 | 불가 *6 |
| 방열기 별도 장착형 | G3PE-215B-3H G3PE-215B-2H G3PE-225B-3H G3PE-225B-2H G3PE-235B-3H G3PE-235B-2H G3PE-245B-3H G3PE-245B-2H | G3PE-515B-3H G3PE-515B-2H G3PE-525B-3H G3PE-525B-2H G3PE-535B-3H G3PE-535B-2H G3PE-545B-3H G3PE-545B-2H | 불가 *6 | |
| 시리즈 | 형상 | 형식 | 모터 부하 개폐 가능 여부 | |
| G3PH | 방열기 일체형 | G3PH-2075B G3PH-2150B G3PH-2075BL G3PH-2150BL | G3PH-5075B G3PH-5150B G3PH-5075BL G3PH-5150BL | 불가 *6 |
| G3PF | 방열기 일체형 | G3PF-225B G3PF-235B G3PF-525B G3PF-535B | G3PF-225B-CTB G3PF-235B-CTB G3PF-525B-CTB G3PF-535B-CTB G3PF-225B-STB G3PF-235B-STB G3PF-525B-STB G3PF-535B-STB | 불가 *6 |
*2 2021년 3월에 생산을 종료했습니다.
*3 G3NE 형식 말미에 'US'가 붙지 않는 형식은 2023년 3월에 생산을 종료했습니다.
*4 2017년 3월 말에 생산을 종료했습니다.
*5 모터 부하 개폐 시 조건에 관하여
(1) 아래 조건을 충족하는지 확인하십시오
.
・모터 전압 ≦ SSR 정격 부하 전압
・모터 정상 전류 ≦ SSR 부하
전류 ・모터 정상 전류 ≦ SSR 부하
・사용 주변 온도를 확인한 후, 부하 전류-주변 온도 정격 그래프를 참조하십시오.

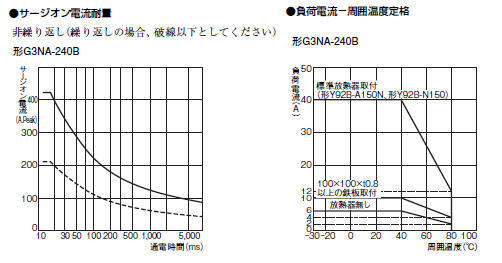

・모터 돌입 전류 ≦ SSR 서지온 전류 내량
・모터의 돌입 전류는 일반적으로 정상 전류의 5~10배입니다
.
・서지온 전류 내량 그래프의 곡선을 확인하십시오.
30msec 정도를 가정하십시오.
30msec 정도를 가정하십시오.

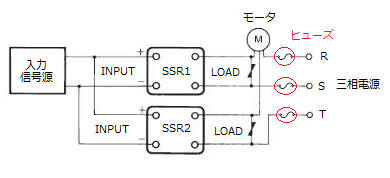

(2) SSR 보호를 위해 아래 그림과 같이 상위에 퓨즈를 설치하십시오.
・퓨즈 선택 방법, 추천 품목에 대해서는 해당 FAQ를 참조하십시오.
*6 모터 부하에 사용할 수 없는 기종에 관하여
G3PJ, G3PE, G3PH, G3PF는 서지 패스 기능을 탑재하여 전원 라인에 중첩되는 서지 전압에 대한 내량을 향상시켰습니다.
서지 패스 기능은 SSR이 꺼진 상태에서 전원 라인에 일정 수준 이상의 서지 전압이 중첩될 경우, 전원 회로의 반 사이클을 강제 작동시켜 SSR에 가해지는 전기적 스트레스를 경감시키는 것입니다.
모터 부하로 사용하실 경우, 꺼질 때 발생하는 역기전력의 영향으로 반 사이클 이상 작동이 지속될 수 있습니다. 모터에 대한 사용은 피하십시오.
서지 패스 기능은 SSR이 꺼진 상태에서 전원 라인에 일정 수준 이상의 서지 전압이 중첩될 경우, 전원 회로의 반 사이클을 강제 작동시켜 SSR에 가해지는 전기적 스트레스를 경감시키는 것입니다.
모터 부하로 사용하실 경우, 꺼질 때 발생하는 역기전력의 영향으로 반 사이클 이상 작동이 지속될 수 있습니다. 모터에 대한 사용은 피하십시오.
