전극대 F03-05의 주문 형식과 필요한 옵션품을 알려주세요.
- 등록일
- 2025. 12. 17.
전극대 F03-05의 주문 형식과 필요한 옵션품을 알려주세요.
아래 표를 참조하십시오.
(표1) 전극대 F03-05 형식 목록
| 길이 | 극수 | ||
| 3P | 4P | 5P | |
| 1m | F03-05 3P 1M | F03-05 4P 1M | F03-05 5P 1M |
| 2m | F03-05 3P 2M | F03-05 4P 2M | F03-05 5P 2M |
| 5m | F03-05 3P 5M | F03-05 4P 5M | F03-05 5P 5M |
| 10m | F03-05 3P 10M | F03-05 4P 10M | F03-05 5P 10M |
| 15m | F03-05 3P 15M | F03-05 4P 15M | F03-05 5P 15M |
| 20m | F03-05 3P 20M | F03-05 4P 20M | F03-05 5P 20M |
| 25m | F03-05 3P 25M | F03-05 4P 25M | F03-05 5P 25M |
| 30m | F03-05 3P 30M | F03-05 4P 30M | F03-05 5P 30M |
| 40m | F03-05 3P 40M | F03-05 4P 40M | F03-05 5P 40M |
| 50m | F03-05 3P 50M | F03-05 4P 50M | F03-05 5P 50M |
| 100m | F03-05 3P 100M | F03-05 4P 100M | F03-05 5P 100M |
(표2) F03-05 옵션품(별매)의 역할과 필요 개수
・연결 너트, 분할 시즈, 엔드 캡, 절연 캡, 접착제가 필요합니다.
구성도를 참조하십시오.
필요한 개수는 사용하시는 전극대의 극수(3P, 4P, 5P)에 따라 다릅니다.
| 옵션품 (별매) | 전극대와 조합 시 필요한 개수 | 역할・사용법 | ||
| 3P 전극대 | 4P 전극대 | 5P 전극대 | ||
| 연결 너트 F03-06 | 3 | 4 | 5 | 리테이너와의 연결에 사용합니다. |
| 분할 시즈 F03-07 | 최소 3 최대 4 *1 | 최소 4 최대 6 *1 | 최소 5 최대 8 *1 | 전극대에 갈라진 시즈를 나사로 고정함으로써 내부의 심선과 전도성을 확보합니다. 분할 시즈가 액체와 도선 사이의 접촉면이 되어 각각 전극 역할을 합니다. 또한 전극대가 물속에서 뜨는 것을 방지합니다. |
| 엔드 캡 F03-08 | 2 | 3 | 4 | 심선이 노출된 전극대의 선단을 절연하기 위한 커버입니다. 엔드 캡을 사용하지 않으면 갈라진 위치와 관계없이 전극이 도통하게 됩니다. 접지(공통) 전극 이외의 전극에 장착하십시오. |
| 절연 캡 F03-09 | 2 | 3 | 4 | 수조와 와시즈의 접촉으로 인한 오작동을 방지하기 위한 커버입니다. 분할 시즈에 씌워 사용합니다. 분할 시즈끼리 또는 금속 탱크와 접촉할 가능성이 있는 경우 등 필요에 따라 사용하십시오. |
| 접착제 F03-10 | 1 | 1 | 1 | 엔드 캡을 고정합니다. |
*1 공통과 레벨용분할 시즈의 거리가 50cm 이상인 경우, 공통용 분할 시즈를 추가해야 합니다.

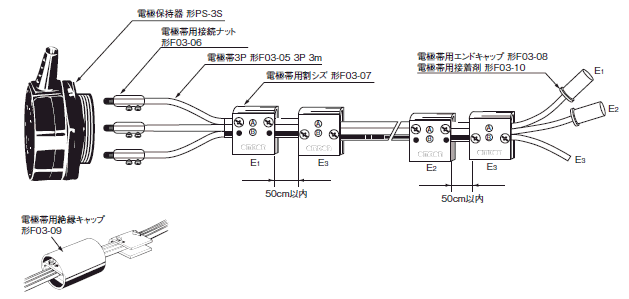

■ 구성 예 3극 전극대의 경우
