F3SJ 시리즈를 배선 절약 방식으로 연결하는 방법을 알려주세요.

형 F3SJ-A/B 시리즈(※1)는 배선 절감 커넥터(형 F39-CN5)와 배선 절감용 코드(형 F39-JD□□□□BA)를 사용하여 배선 절감 시스템으로 사용할 수 있습니다.

단, 형식 F39-CN5를 사용하실 경우 아래의 제약 사항이 있으니 주의하시기 바랍니다.
・시스템 구성: 베이직 시스템만 ※2
・리셋 모드: 오토 리셋 모드 고정
・외부 릴레이 모니터 기능: 비활성화 ※3
・형 F3SJ-A 시리즈의 보조 출력 2: 사용 불가

※1 형식 F3SJ-E 시리즈는 커넥터 연결 방식이 아니므로 형식 F39-CN5를 사용할 수 없습니다.
※2 뮤팅 기능을 사용하는 시스템 구성에서는 사용할 수 없습니다.
※3 형식 F39-CN5 내부에서 외부 릴레이 모니터 기능 무효 배선(보조 출력 1 또는 보조 출력과 외부 릴레이 모니터 입력선이 단락)으로 되어 있습니다.


■형 F39-CN5(배선 절약 커넥터)


■형 F39-JD□□□□BA(배선 절감용 코드)

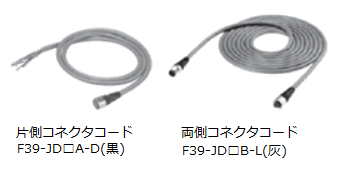

・양측 커넥터 코드 F39-JD□B-L, 단측 커넥터 코드 F39-JD□A-D 각 1본/1세트


■구성 이미지 도면

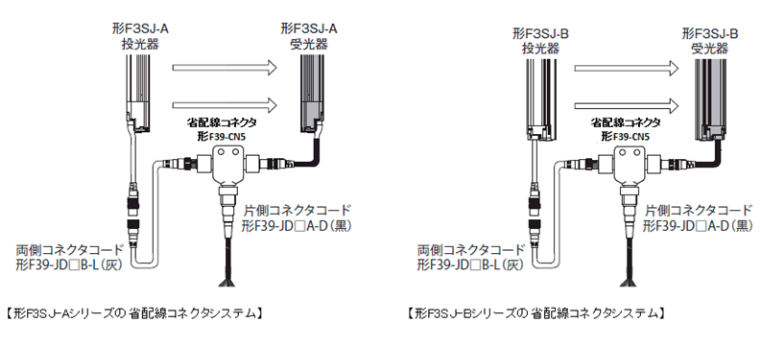

・F3SJ-A, F3SJ-B 시리즈 절약 배선 커넥터 시스템

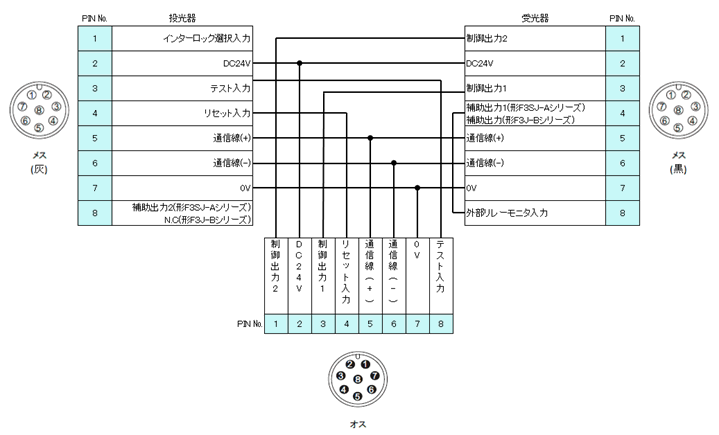

■절연 배선 커넥터 형식 F39-CN5 내부 배선표
※절연 배선 커넥터 형식 F39-CN5와 형식 F3SJ-A/B 시리즈를 연결할 때, 투광기/수광기의 전원 코드와 같은 색상의 암 커넥터(회색/검정색) 부분에 연결하십시오.
연결 위치를 잘못하면 잠금 상태가 되어 작동하지 않습니다.
