E5□C에서 여러 경보를 모아 하나의 출력을 하는 방법이 있나요?

E5□C에서 여러 경보를 모아 하나의 출력을 하는 방법이 있나요?

형 E5□C 시리즈, 형 E5□C-T 시리즈의 종합 경보 기능으로 가능합니다.
경보 1~4, 히터 단선 경보, SSR 고장 경보, 입력 이상, RSP 입력 이상 등을 조합하여 OR 출력할 수 있습니다.

■설정 방법
　제어 출력□할당 또는 보조 출력□할당에 ALM(종합 경보)을 설정합니다.
　종합 경보 할당에서 출력하고자 하는 경보 코드의 합계를 설정합니다.
　고기능 설정 레벨로 전환하려면 프로텍트 해제가 필요합니다.
　◆설정 절차　를 참조하십시오.

◆설정 파라미터

매개변수			초기값	설정값
고 기 능 설 정 레 레 레	제어 출력 1할 배분 *1		o　*4	ALM	종합 경보
	제어 출력 20% 할당 *1　*2		없음
	보조 출력 10% 적용 *3		ALM1 또는 HA *5
	보조 출력 2할 적용 *3		ALM2
	보조 출력 3할 적용 *3		ALM3
	보조 출력 4할 적용 *3		ALM4
	종합경보 할당		49	◆설정 가능한 경보 종류 를 참조하십시오.

*1　경보를 할당할 수 있는 것은 릴레이 출력 또는 전압 출력(SSR 구동용)뿐입니다.
*2　제어 출력 1점의 기종(형 E5?C-?X?･･･, 형 E5?C-T?X?･･･)　에서는 표시되지 않습니다.
*3　기종에 따라 보조 출력 점수가 다릅니다.
　　　　형 E5□C-□□0□□M・・보조 출력 없음
　　　　형 E5?C-??1?□M・・보조 출력 1개만　　　　
　　　　형 E5?C-??2?□M・・보조 출력 1, 2　　
　　　　형 E5?C-??3?□M・・보조 출력 1, 2, 3　　　
　　　　형 E5?C-??4?□M・・보조 출력 1, 2, 3, 4
*4 초기값 「o」는 「제어 출력(가열 측)」입니다.
*5 히터 단선・SSR 고장 검출 기능이 없는 기종에서는 보조 출력 1은 경보 1의 출력처입니다.
　　　 히터 단선·SSR 고장 감지 기능이 있는 기종에서는 보조 출력 1은 히터 경보의 출력처입니다.
　　　경보 1의 출력처는 설정되어 있지 않습니다.

◆설정 가능한 경보 종류　
・초기값은 「49」　
　「49」는 경보 1, 히터 단선 경보, SSR 고장 경보의 OR 출력입니다.

경보 내용	코드	비고
경보 1	+1
경보 2	+2
경보 3	+4
경보 4	+8
히터 단선 경보	+16
SSR 고장 경보	+32
입력 이상	+64
RSP 입력 이상	+128	프로그램 타입(형 E5□C-T)은 대상이 아닙니다.

〔설정 예〕
　　경보1(+1)과 히터 단선 경보(+16)를 조합하고자 하는 경우
　　⇒ 각 코드를 합산한 [17]을 설정합니다.

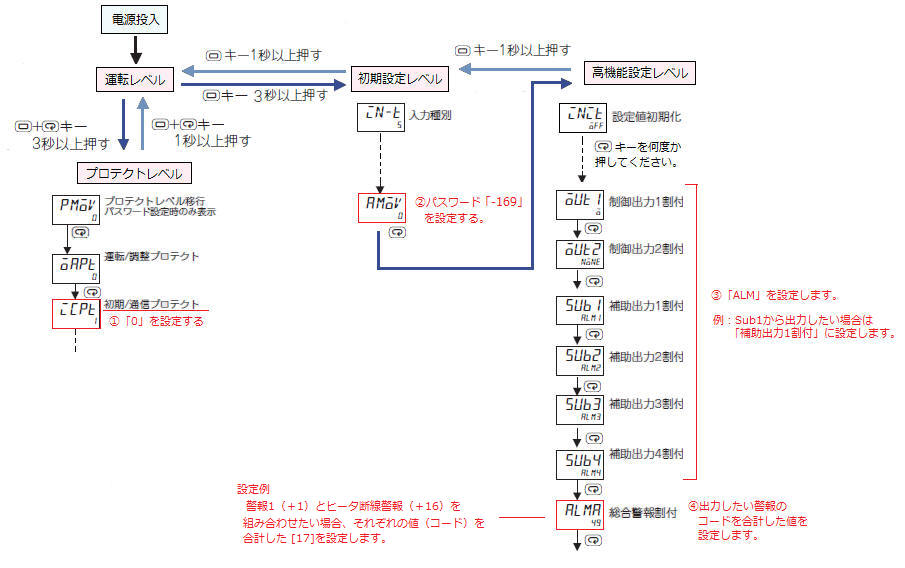

◆설정 절차
①프로텍트 레벨
　　초기/통신 보호(ICPt)　에 「0」을 설정하고 운전 레벨로 돌아갑니다.
② 초기 설정 레벨
　　고기능 설정 레벨 이행(AMoV)　에 「-169」를 설정합니다.
　　잠시 후 자동으로 고기능 설정 레벨로 진입합니다.
③고기능 설정 레벨
　　제어 출력□할당 또는 보조 출력 할당에 「ALM(종합 경보)」을 설정합니다.
④고기능 설정 레벨 「종합 경보 할당(ALMA)」에서 조합할 경보 내용을 설정합니다.
　( 설정 예의 경우, 17을 설정합니다)

■대상 형식

형 E5□C 시리즈
형 E5AC 형 E5EC 형 E5EC-B 형 E5CC 형 E5CC-B 형 E5CC-U 형 E5DC 형 E5GC
형 E5□C-T 시리즈(프로그램 타입)
형E5AC-T 형E5EC-T 형E5CC-T

・참고
형E5□N, 형E5□N-H, 형E5□N-HT 시리즈에는 종합 경보 기능이 없습니다.
경보 1이 할당된 출력에서 히터 단선・SSR 고장・히터 과전류 경보／입력 이상도 OR 출력됩니다.

・히터 단선・SSR 고장 감지 기능이 있는 기종
형 E5AC-□□□□SM-008　형 E5AC-□□□□SM-010　형 E5AC-□□□□SM-011　형 E5AC-□□□□SM-012　형 E5AC-□□□□SM-009　형 E5EC-□□□□SM-008　형 E5EC-□□□□SM-009　형 E5EC-□□□□SM-010　형 E5EC-□□□□SM-011　형 E5EC-□□□□SM-012　형 E5EC-□□□□BM-008　형 E5EC-□□□□BM-010　형E5EC-□□□□BM-011　형E5CC-□□□□SM-001　형E5CC-□□□□SM-002　형E5CC-□□□□SM-003　형E5CC-□□□□BM-001　형E5CC-□□□□BM-002　형E5DC-□□□□□M-002　형E5DC-□□□□□M-017　형E5GC-□□□□6M-023　형E5GC-□□□□CM-023　형E5AC-T□□4□SM-008　형E5AC-T□□4□SM-010　형E5AC-T□□4□SM-019　형E5AC-T□□4□SM-020　형E5EC-T□□4□SM-008　형E5EC-T□□4□SM-010　형 E5EC-T□□4□SM-019　형 E5EC-T□□4□SM-020　형 E5CC-T□□3□SM-001　형 E5CC-T□□3□SM-002　형 E5CC-T□□3□SM-003

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 제품 정보에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
