가동부에 파이버 센서를 사용하고 싶습니다. 보호용 튜브가 있나요?

가동부에 파이버 센서를 사용하고 싶습니다. 보호용 튜브가 있나요?

절단 방지용 보호 스테인리스 스파이럴 튜브(별매)가 있습니다.
파이버에 통과시키면 걸림이나 충격에 의한 절단을 방지할 수 있습니다.
단, 렌즈 유닛과 병용할 수 없으니 주의하십시오.
(표1)을 참조하십시오.

또한, 내굴곡 케이블을 사용한 파이버 센서도 있습니다.
가동부에서의 사용에 적합합니다. (표2)를 참조해 주십시오.

(표1) 내단선용 보호 스테인리스 스파이럴 튜브(별매)

파이버 유닛		스테인리스 스파이럴 튜브 ・길이　　　　：1m ・굽힘 반경　　: R30 ・사용 주변 온도：-40～+150℃ ・사용 방법은 여기를 참조하십시오.
종류	형식	사이즈	형식	입수
반사형	형 E32-D21R 형 E32-C31 형 E32-D21	M3	형 E39-F32A	1개
투과형	형 E32-T11R	M4	형 E39-F32C	2개(주문 수량 1개당 2개) *1
	형 E32-T11
	형 E32-LT11
	형 E32-LT11R
	형 E32-T51R
	형 E32-T51
반사형	형 E32-D211R
	형 E32-D21B
반사형	형 E32-D11R 형 E32-CC200 형 E32-D11 형 E32-D51R 형 E32-D51	M6	형 E39-F32D	1개

*1　 적용되는 파이버 센서에 투과형 기종이 있으므로, 2개 1세트로 구성하고 있습니다.
　　

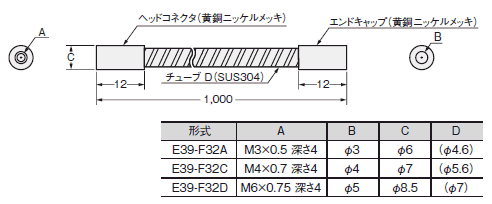

■외형 치수



(표2) 내굴곡/내단선 타입의 파이버 센서
・100만 회 반복 굴곡해도 부러지지 않습니다.*2
・여러 개의 가는 선재가 독립되어 있어 굴곡성이 뛰어나고, 가동부에서 사용해도 부러지기 어려운 것이 특징입니다.
　　

사이즈	투과형	반사형	허용 굽힘 반경	보호 구조
φ1.5	형 E32-T22B 2M	형 E32-D22B 2M	4㎜	IP67
φ3	－	형 E32-D221B 2M
M3	형 E32-T21 2M	형 E32-D21 2M
M4	형 E32-T11 2M	형 E32-D21B 2M
M6	－	형 E32-D11 2M
각형	형 E32-T25XB 2M	형 E32-D25XB 2M

　

*2

내굴곡 시험
