온도 조절기(디지털 조절기)의 지원 소프트웨어와 연결 케이블을 알려주세요.

온도 조절기(디지털 조절기)의 지원 소프트웨어와 연결 케이블을 알려주세요.

많은 기종은 지원 소프트웨어: 「CX-Thermo(CX 서모 형 EST2)」를 사용할 수 있습니다.
지원 소프트웨어에서는 파라미터 설정 및 트렌드 모니터를 통한 온도 추이를 그래프로 표시할 수 있습니다.
온도 조절기 기종별 지원 소프트웨어와 연결 케이블은 아래 표를 참조하십시오.
대상 기종이 많으므로 「Ctrl」+「F」 등으로 검색하는 것을 권장합니다.

목록표		대상 기종
(표1)	온도 조절기 범용 타입　 지원 소프트웨어 및 연결 케이블	형 E5□D(-□)　 형 E5□C(-□) 형 E5□N(-□) 형 E5□R(-□)　 형 E5CB
(표2)	온도 조절기 모듈 타입　 지원 소프트웨어 및 연결 케이블	형 EJ1

(표1)　온도 조절기　범용 타입　지원 소프트웨어 및 연결 케이블

■지원 OS
■연결

시리즈	연결	시리즈	CX-Thermo 버전	연결 케이블 (전용 포트 사용 시)
형 E5□D/ 형 E5□D-B	나사 단자대	형 E5CD	Ver4.66 이상	〔상면 툴 포트〕 　・형 E58-CIFQ2
	푸시인 Plus 단자대	형 E5CD-B	Ver4.67 이상
	나사 단자대	형 E5ED	Ver4.66 이상	〔상면 툴 포트〕 　・형 E58-CIFQ2 〔전면 툴 포트〕 　・형 E58-CIFQ2 　・형 E58-CIFQ2-E 　 ( *2 세트로 사용 )
	푸시인 플러스 단자대	형 E5ED-B	Ver4.67 이상
형 E5□C	나사 단자대	형 E5AC　 형 E5EC	Ver4.5 이상	〔상면 툴 포트〕 　・형 E58-CIFQ2 〔전면 툴 포트〕 　・형 E58-CIFQ2 　・형 E58-CIFQ2-E 　 ( *2 세트로 사용 )
	푸시인 Plus 단자대	형 E5EC-B	Ver4.65 이상
	나사 단자대	형 E5CC	Ver4.5 이상	〔상면 툴 포트〕 　・형 E58-CIFQ2
	푸시인 Plus 단자대	형 E5CC-B	Ver4.65 이상
	플러그인	형 E5CC-U	Ver4.61 이상
	나사 단자대/스크류리스 클램프 단자대	형 E5DC	Ver4.6 이상	〔하면 툴 포트〕 　・형 E58-CIFQ2 〔전면 툴 포트〕 　・형 E58-CIFQ2 　・형 E58-CIFQ2-E 　 (세트 사용 *2 )
	나사 단자대	형 E5GC	Ver4.62 이상	〔좌측면 툴 포트〕 　・형 E58-CIFQ2 〔하면 툴 포트〕 　・형 E58-CIFQ2 　・형 E58-CIFQ2-E 　 (세트 사용*2 )
종류	연결	시리즈	CX-Thermo 버전	연결 케이블 (전용 포트 사용 시)
형 E5□C-T 프로그램 타입	나사 단자대	형 E5AC-T 형 E5EC-T	Ver4.61 이상	〔상면 툴 포트〕 　・형 E58-CIFQ2 〔전면 툴 포트〕 　・형 E58-CIFQ2 　・형 E58-CIFQ2-E 　 (세트 사용*2 )
		형 E5CC-T	Ver4.61 이상	〔상면 툴 포트〕 　・형 E58-CIFQ2
형 E5□N-H 고성능 타입	나사 단자대	형 E5CN-H	Ver4.0 이상	〔바닥면 툴 포트〕 　・형 E58-CIFQ1
		형 E5AN-H *3 형 E5EN-H *3	Ver4.0 이상	〔바닥면 공구 포트〕 　・형 E58-CIFQ1 〔적외선 전면 툴 포트〕 　・형 E58-CIFIR *4
종류	연결	시리즈	CX-Thermo 버전	연결 케이블 (전용 포트 사용 시)
형 E5□N-HT 프로그램 타입	나사 단자대	형 E5CN-HT	Ver4.3 이상	〔바닥면 툴 포트〕 　・형 E58-CIFQ1
		형 E5AN-HT *3 형 E5EN-HT *3	Ver4.3 이상	〔바닥면 공구 포트〕 　・형 E58-CIFQ1 〔적외선 전면 툴 포트〕 　・형 E58-CIFIR *4
형 E5CB	나사 단자대	형 E5CB	Thermo Mini *5	〔상면 툴 포트〕 　・형 E58-CIFQ2
형 5□N 베이직 타입 *6 *7	나사 단자대	형 E5CN *6 형 E5CN-U*6 형 E5AN*6 형 E5EN*6	Ver4.0 이상	〔바닥면 툴 포트〕 　・형 E58-CIFQ1
		형 E5GN *7	Ver4.2 이상	〔측면 공구 포트〕 　・형 E58-CIFQ1
형 E5□R *8	나사 단자대	형 E5AR-□-FLK *8 형 E5ER-□-FLK *8	Ver4.0 이상	전용 포트는 없습니다. 　 〔RS-422/RS485 통신 단자〕 　・통신 변환기 형 K3SC-10*1 　・시판 케이블 *9
형 E5□R-T 프로그램 타입 *8	나사 단자대	형 E5AR-T□-FLK *8 형 E5ER-T□-FLK *8	Ver4.0 이상	전용 포트는 없습니다. 　 〔RS-422/RS485 통신 단자〕 　・통신 변환기 형 K3SC-10*1 　・시판 케이블 *9

*1　형 K3SC-10은 2023년 3월에 생산을 종료합니다. 대체품 확인 방법에 대해서는 이이 FAQ를 참조하십시오.

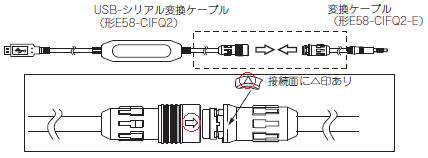

*2　USB-시리얼 변환 케이블: 형식 E58-CIFQ2의 소형 커넥터에 있는 「⇒」 표시와 변환 케이블 형식 E58-CIFQ2-E의 △ 표시 위치를 맞추어 연결하십시오.
　　　　　
*3　형 E5AN-HT, 형 E5EN-HT는 2021년 8월 당사 생산분부터 적외선 통신 기능이 없어지며, 형 E58-CIFIR을 사용한 적외선 포트를 통한 전면 통신은 불가능해집니다.
( 로트 번호 읽는 방법은 해당 FAQ를 참조하십시오.)
*4　형 E58-CIFI는 2022년 3월 말에 생산을 종료합니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*5　Cx-Thermo는 사용할 수 없습니다. Thermo Mini를 사용하십시오. 무상 설정 도구입니다.
ThermoMini 사용 시에는 USB 변환 케이블: 형식 E58-CIFQ2를 사용하십시오.
관련 정보의 '써모미니 다운로드 사이트'에서 이용하십시오.
무료 회원 가입이 필요합니다. 가입 후 로그인하여 이용해 주십시오.
*6　형 E5?N 시리즈(베이직 타입)의 형 E5AN, 형 E5EN, 형 E5CN, 형 E5CN-U는 2017년 3월에 생산을 종료했습니다.
*7　형 E5?N 시리즈(베이직 타입)의 형 E5GN은 2015년 3월에 생산을 종료했습니다.
*8　형 E5□R, 형 E5□R-T는 2021년 3월에 생산을 종료합니다.
*6 ~ *8 대체품 확인 방법에 대해서는 이이 FAQ를 참조하십시오.
*9 통신 기능이 있는 기종에서 RS485 통신을 통신 변환기: 형 K3SC-10 *1을 사용하여 USB로 변환하십시오. 관련 FAQ를 참조하십시오.

(표2)　온도 조절기　모듈 타입　형 EJ1　지원 소프트웨어 및 연결 케이블　

■지원 OS
CX-Thermo(형 EST2)의 지원 OS는 버전에 따라 다릅니다. 해당 FAQ에서 확인해 주십시오.

■연결

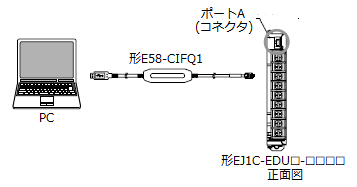

PC의 USB 포트와 형 EJ1N-EDU의 포트 A(커넥터)를 케이블: 형 E58-CIFQ1로 연결합니다.

시리즈	버전 *9	시리즈	CX-Thermo 버전	연결 케이블
형 EJ1	V1.1	기본 유닛 형 EJ1N-TC4□□-□□ 형 EJ1N-TC2□□-□□ 고기능 유닛 형 EJ1N-HFU□-NFL□ 엔드 유닛 　형 EJ1C-EDU□-□□□□	Ver3.2 이상	〔포트 A(커넥터)〕 　・형 E58-CIFQ1
	V1.2		Ver4.1 이상

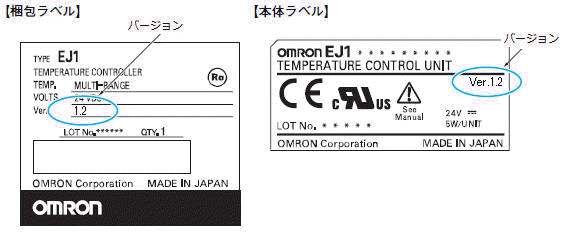

*9　형 EJ1 시리즈의 버전은 본체 명판 라벨 또는 포장 상자 라벨에서 확인하십시오. 기재가 없는 것은 V1.0입니다.

아래 그림은 V1.2의 경우입니다.

　　　　　　　　　　　　　　　　

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 참조하십시오. 사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.
