거리 설정형 광전 센서의 FGS 기능이란 무엇입니까?

거리 설정형 광전 센서의 FGS 기능이란 무엇입니까?

설정 거리보다 가까운 물체와 수광기로 돌아오는 광량이 소정에 미치지 못하는 물체를 검출하지 않는 기능입니다.
FGS는 Foreground Suppression의 약자입니다.

수광기로 돌아오는 광량이 적은 물체는 다음과 같은 것이 해당됩니다.
① 검출 물체의 반사율이 극히 낮은, 검은 도화지보다 더 검은 물체.
② 반사광이 거의 투광 측으로 돌아오는 거울 같은 물체.
③ 반사광량은 크지만 무작위 방향으로 흩어지는, 요철이 있는 광택면　　

　　　　　　　　

③의 경우, 검출 물체의 이동으로 인해 일시적으로 수광 측으로 반사광이 돌아올 수 있으므로
OFF 딜레이 타이머 등으로 채터링을 방지해야 할 수 있습니다.

■사용 예

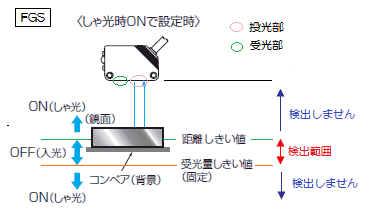

컨베이어 위를 이동해 오는 거울면을 감지할 경우, 거리 설정 볼륨은 컨베이어를 감지(입광)할 수 있도록 조정하십시오.
워크(경면체)가 있을 때는 경면체로 인해 수광기로 돌아오는 광량이 적어 "입광 없음(차광)"이 됩니다. 워크(경면체)가 없을 때는 컨베이어에 반사된 빛이 수광기로 돌아와 "입광 있음"이 됩니다.

차광 시 ON으로 사용하면 워크(경면체) 유무를 검출합니다.

　

■FGS 기능의 특징
・미세한 단차를 검출 가능
・검출 물체의 색상 영향이 적음

■FGS 모드의 설정 거리와 검출 범위

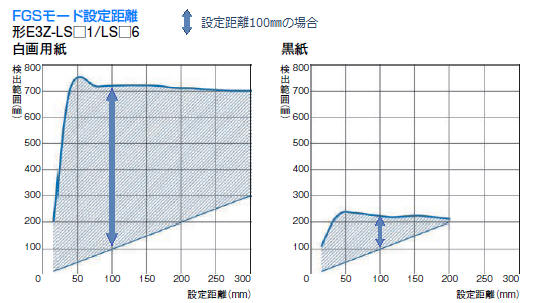

아래 그래프를 참조하십시오.
예: 거리 설정을 100㎜로 한 경우의 입광 범위
백지인 경우 100㎜~약 720㎜, 흑지인 경우 100㎜~약 220㎜입니다.

설정 거리(센서에 가까운 쪽의 ON/OFF 점)는 본체의 거리 설정 볼륨으로 설정합니다.
센서에서 먼 쪽의 ON/OFF 점은 수광량으로 임계값을 설정하고 있습니다.
이 수광량 임계값은 센서 내부에서 고정된 값으로, 고객님께서 변경하실 수 없습니다.
따라서 대상물이 변하면 반사율도 변하므로 센서에서 먼 쪽의 ON/OFF 점이 변합니다.

■예 　
형 E3Z-LS61
검출 범위는 "설정 거리 ~ 수광량 임계값(고정)"입니다.
(백화지 100x100㎜의 경우, 설정 거리(거리 설정 볼륨으로 설정) ~ 200㎜ 이상)
설정 거리는 본체의 거리 설정 볼륨으로 설정합니다. 설정 범위는 40~200㎜입니다.
