에어 입자 센서 ZN-PD□-S로 측정 데이터를 수집하는 방법을 알려주세요.

에어 입자 센서 ZN-PD□-S로 측정 데이터를 수집하는 방법을 알려주세요.

에어 파티클 센서는 최신 값을 표시 및 유지할 뿐, 데이터를 기록하는 기능은 없습니다.
PC를 사용하면 측정값을 로깅할 수 있습니다.
무선으로 데이터를 수집하는 경우에는 해당 FAQ를 참조하십시오.


■ PC를 통한 데이터 수집 연결
ZN-PD-S 시리즈의 통신 인터페이스가 이더넷 모드(통신 인터페이스 표시등: 청색)로
있는지 확인하십시오. 통신 포트와 PC를 연결하고 전용 PC 소프트웨어(환경 가시화 소프트웨어 WaveInspireES: ZN-SW11-S)를 사용할 수 있습니다.

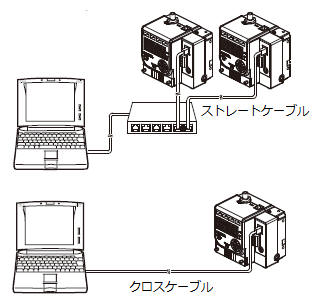

본 제품의 이더넷 연결 통신 포트는 PC와 동일한 배선으로 구성되어 있습니다.
이더넷 허브 등을 통해 연결하는 경우, LAN 스트레이트 케이블을 사용하십시오.
직접 PC와 연결하는 경우, LAN 크로스 케이블을 사용하십시오.

・ZN-TH11-S 연결 포트에는 ZN-TH11-S 이외의 기기를 연결하지 마십시오.
・LAN 케이블은 카테고리 5E 이상을 사용하십시오.
・ZN-PD-S와 이더넷 허브 사이의 거리 또는 컴퓨터까지의 거리는 50m 이하로 유지하십시오.
・통신 인터페이스가 무선 모드(ZN-PD-S 시리즈의 통신 인터페이스 표시등: 흰색)로
　인 경우, LAN 케이블을 연결하지 마십시오. 실수로 연결된 경우에는 "E-cable"이
　표시됩니다.
　(통신 인터페이스 표시등이 파란색·흰색 모두 점등됩니다.)
　「E-cable」 오류가 발생한 경우 즉시 전원을 끄고 LAN 케이블을 분리하십시오.
　이후 전원을 켜 통신 인터페이스를 이더넷 모드로 변경한 후, 다시 전원을 켜
　설정을 반영하십시오.
　　　　

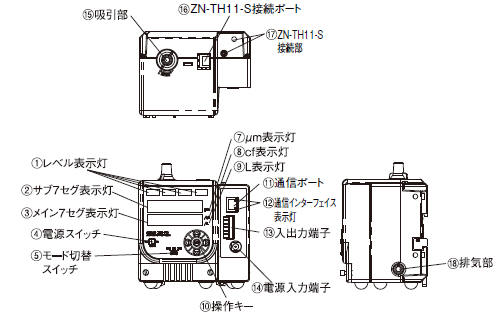

■ 각부 명칭
・미립자 계측 타입 ZN-PD03□-S□ 및 공통부

　　　

・대입자 측정 타입 ZN-PD50□-S□
　　　　

(표1) ZN-PD-S 시리즈

종류	형식
미립자 계측 타입 0.3μm/0.5μm/1.0μm 상당 이상	ZN-PD03-S
	ZN-PD03C-S *1
	ZN-PD03F-S *1 *2
	ZN-PD03-SA
	ZN-PD03C-SA *1
	ZN-PD03F-SA *1 *2
거친 입자 계측 타입 5μｍ(10μｍ)/20μｍ(30μｍ)/ 50μｍ 상당 이상 (　)는 설정에 따라 선택 가능	ZN-PD50-S
	ZN-PD50C-S *1
	ZN-PD50-SA
	ZN-PD50C-SA
에어 서모 센서 온도 및 습도 측정 타입	ZN-TH11-S

*1 교정 증명서 세트의 형식입니다.

세트 내용:

・교정 증명서
・검사 성적서(ZN-PD03C-S(A)는 0.3μm 검사 데이터, ZN-PD50C-S(A)는 5μm 검사 데이터)
・추적성 차트

*2　ZN-PD03F-S (A)의 경우, 검사 성적서에는 0.3μm 검사 데이터와 0.5μm 검사 데이터가 기재됩니다.
