출력 전압, 출력 전류를 표시할 수 있는 전원 공급 장치가 있습니까?
- 등록일
- 2025. 12. 17.
출력 전압
디스플레이 모니터가 장착된 전원 공급 장치는 형식 S8VK-X 시리즈, 형식 S8VS 시리즈에 있습니다.
구체적인 형식, 표시 항목에 대해서는 아래 표를 참조하십시오.
또한 출력 전압은 모두 DC24V입니다. (DC24V 이외의 타입은 준비되어 있지 않습니다.)
(표1) 형식 S8VK-X 시리즈 (디스플레이 모니터 부착: 형식 S8VK-X□□□24A-EIP)
(표2) 형식 S8VS 시리즈 교환 시기 알림 타입 (형식 S8VS-□□□24A□)
(표3) 형식 S8VS 시리즈 누적 가동 시간계 타입 (형식 S8VS-□□□24B□)
(표1) 형식 S8VK-X 시리즈

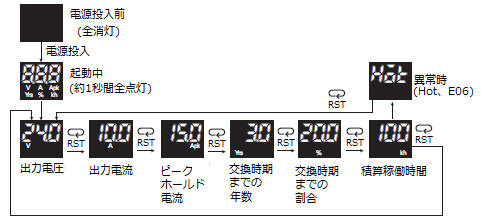

● 표시 전환
・공장 출하 시 출력 전압 표시로 기동합니다. 이후에는 입력 전원 차단 전 상태로 기동합니다.
| 연결 방식 | 출력 | 형식 | 표시 항목 | ||
| 용량 | 전압 | 전류 (*1) | |||
| 푸시인 플러스 단자대 타입 | 90W | DC24V | 3.75A ( - ) | 형식 S8VK-X09024A-EIP | ・출력 전압값 ・출력 전류값 ・출력 피크 홀드 전류값*2 ・교체 시기까지의 연수 ・교체 시기까지의 비율 ・누적 가동 시간 값 ・경보 ・과열 경보 ・계측값 경보 ・메모리 이상 |
| 120W | 5A (6A) | 형식 S8VK-X12024A-EIP | |||
| 240W | 10A (15A) | 형식 S8VK-X24024A-EIP | |||
| 480W | 20A (30A) | 형식 S8VK-X48024A-EIP | |||
* 1 ( ) 안의 값은 최대 피크 전류 값입니다. 형식 S8VK-X09024A-EIP는 피크 전류 대응이 아닙니다.
*2 피크 홀드 전류 값은 출력 전류의 최대값(5ms 간 평균값)을 피크 홀드 전류로 저장합니다.
입력 전원 투입 직후 약 3초간은 측정하지 않습니다.
또한, S8VK-X 시리즈에서는 소프트웨어 "Power Supply Monitoring Tool"을 사용하여 출력 전압, 출력 전류, 피크 홀드 전류 값 등을 모니터링할 수 있습니다. 또한 데이터 로깅도 가능합니다.
자세한 내용은 「Power Supply Monitoring Tool 운영 매뉴얼」을 참조하십시오.
소프트웨어 및 운영 매뉴얼은 S8VK- X 제품 정보 페이지에서 다운로드할 수 있습니다.
(표 2) 형식 S8VS 시리즈 교체 시기 알림 타입
● 표시 전환
・교체 시기 알림 기능의 작동에 대해서는 해당 FAQ를 참조하십시오.
| 종 종류 | 연결 방식 | 출력 | 형식 | 표시 항목 | ||
| 용량 | 전압 | 전류 | ||||
| 교 환 시 기 교 알 시 통 타 이 타 | 나사 단자대 타입 | 60W | DC24V | 2.5A | 형식 S8VS-06024A | ・출력 전압(V) ・출력 전류(A) ・피크 홀드 전류(Apk)*3 ・교체 시기 알림(Yrs) |
| 90W | 3.75A | 형식 S8VS-09024A 형식 S8VS-9024AS 형식 S8VS-09024AP 형식 S8VS-09024APS | ||||
| 120W | 5A | 형 S8VS-12024A 형 S8VS-12024AP | ||||
| 180W | 7.5A | 형 S8VS-18024A 형식 S8VS-18024AP | ||||
| 240W | 10A | 형 S8VS-24024A 형식 S8VS-24024AP | ||||
| 480W | 20A | 형 S8VS-48024A | ||||
| 스크류리스 단자대 타입 | 60W | DC24V | 2.5A | 형식 S8VS-06024A-F | ・출력 전압(V) ・출력 전류(A) ・피크 홀드 전류(Apk)*3 ・교체 시기 알림(Yrs) | |
| 90W | 3.75A | 형식 S8VS-09024A-F 형식 S8VS-09024AS-F 형식 S8VS-09024AP-F 형식 S8VS-09024APS-F | ||||
| 120W | 5A | 형 S8VS-12024A-F 형 S8VS-12024AP-F | ||||
| 180W | 7.5A | 형 S8VS-18024A-F 형식 S8VS-18024AP-F | ||||
| 240W | 10A | 형 S8VS-24024A-F 형식 S8VS-24024AP-F | ||||
| 480W | 20A | 형 S8VS-48024A-F | ||||
*3 피크 홀드 전류값의 시간 폭은 20ms 이상입니다. 입력 전원 투입 직후 약 3초간은 측정하지 않습니다.
(표3) 형식 S8VS 시리즈 누적 가동 시간 타입
●표시 전환
| 종 종류 | 연결 방식 | 출력 | 형식 | 표시 항목 | ||
| 용량 | 전압 | 전류 | ||||
| 적 산 가동 수익 시간 간 타 이 프 | 나사 단자대 타입 | 60W | DC24V | 2.5A | 형식 S8VS-06024B | ・출력 전압(V) ・출력 전류(A) ・피크 홀드 전류(Apk)*3 ・누적 가동 시간(kh) |
| 90W | 3.75A | 형식 S8VS-09024BE 형식 S8VS-09024BES 형식 S8VS-09024B 형식 S8VS-09024BS 형식 S8VS-09024BP 형식 S8VS-09024BPS | ||||
| 120W | 5A | 형 S8VS-12024BE 형 S8VS-12024B 형 S8VS-12024BP | ||||
| 180W | 7.5A | 형식 S8VS-18024BE 형 S8VS-18024B 형 S8VS-18024BP | ||||
| 240W | 10A | 형식 S8VS-24024BE 형 S8VS-24024B 형 S8VS-24024BP | ||||
| 480W | 20A | 형식 S8VS-48024B | ||||
| 스크류리스 단자대 타입 | 60W | DC24V | 2.5A | 형식 S8VS-06024B-F | ・출력 전압(V) ・출력 전류(A) ・피크 홀드 전류(Apk)*3 ・누적 가동 시간(kh) | |
| 90W | 3.75A | 형식 S8VS-09024BE-F 형식 S8VS-09024BES-F 형식 S8VS-09024B-F 형식 S8VS-09024BS-F 형식 S8VS-09024BP-F 형식 S8VS-09024BPS-F | ||||
| 120W | 5A | 형 S8VS-12024BE-F 형 S8VS-12024B-F 형 S8VS-12024BP-F | ||||
| 180W | 7.5A | 형식 S8VS-18024BE-F 형식 S8VS-18024B-F 형 S8VS-18024BP-F | ||||
| 240W | 10A | 형식 S8VS-24024BE-F 형 S8VS-24024B-F 형 S8VS-24024BP-F | ||||
| 480W | 20A | 형식 S8VS-48024B-F | ||||
*3 피크크 홀드 전류값의 시간 폭은 20ms 이상입니다. 입력 전원 투입 직후 약 3초간은 측정하지 않습니다
