에어 입자 센서 ZN-PD-S를 무선 유닛 WZ-S・WZ-M을 사용하여 PC에 로깅하고 싶습니다. 일련의 설정 절차를 알려주세요.
- 등록일
- 2025. 12. 17.
에어 입자 센서 ZN-PD-S를 무선 유닛 WZ-S・WZ-M을 사용하여 PC에 로깅하고 싶습니다. 일련의 설정 절차를 알려주세요.
아래 구성 및 절차에 따라 설정해 주십시오.

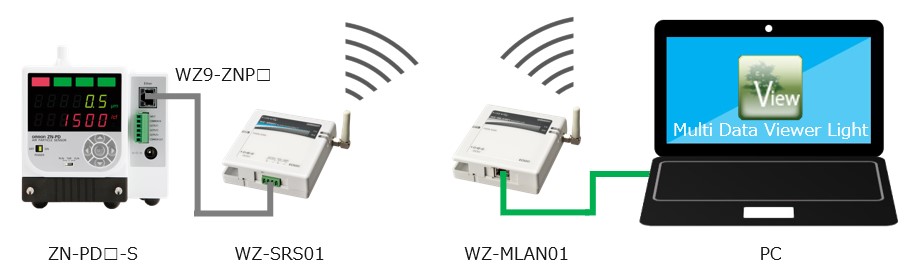

■필요한 기기 구성
| 품명 | 이미지 | 형식 | 비고 | |
| ① | 컴퓨터 | ― | 소프트웨어 ②Multi Data Viewer Light, ③WZ Manager, ④Node Monitor를 설치하십시오 | |
| ② | 분석 소프트웨어 (Multi Data Viewer Light) | ― | 계측값을 집계·표시하고 분석하기 위한 소프트웨어입니다 다운로드는 여기 | |
| ③ | WZ 설정용 소프트웨어 (WZ Manager) | ― | WZ 설정을 위한 소프트웨어입니다 다운로드는 여기 | |
| ④ | WZ 상태 확인 소프트웨어 (Node Monitor) | ― | WZ의 전파 강도나 통신 경로 등의 무선 통신 상태를 PC에서 간편하게 확인할 수 있는 소프트웨어입니다 다운로드는 여기 | |
| ⑤ | LAN 케이블 | ― | ― | 시판 제품을 준비해 주십시오 |
| ⑥ | 무선 본체 마스터 (LAN) | WZ-MLAN01 | 사용 설명서는 여기 | |
| ⑦ | 무선 서브기 슬레이브 (CompoWay/F) | WZ-SRS01 | ||

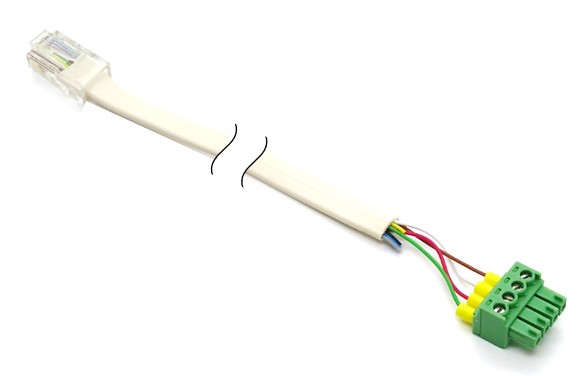

| ⑧ | 에어 입자 센서・무선 서브 장치 연결용 케이블 | ・WZ9-ZNP02(0.2m) ・WZ9-ZNP20(2m) | WZ-SRS01과 ZN-PD03/50-S를 연결하기 위한 케이블입니다 둘 중 하나를 준비해 주십시오 | |
| ⑨ | 에어 파티클 센서 | ・ZN-PD03-S ・ZN-PD50-S | 다음 중 하나를 준비해 주십시오 사용 설명서는 여기 |
. 각 기기의 설정을 아래와 같이 변경한다 (아래의 IP 주소, 서브넷 마스크, 무선 ID 등은 예시입니다)
비고 | 품명 설정 화면 이미지 항목 설정값 (예) |
PC |

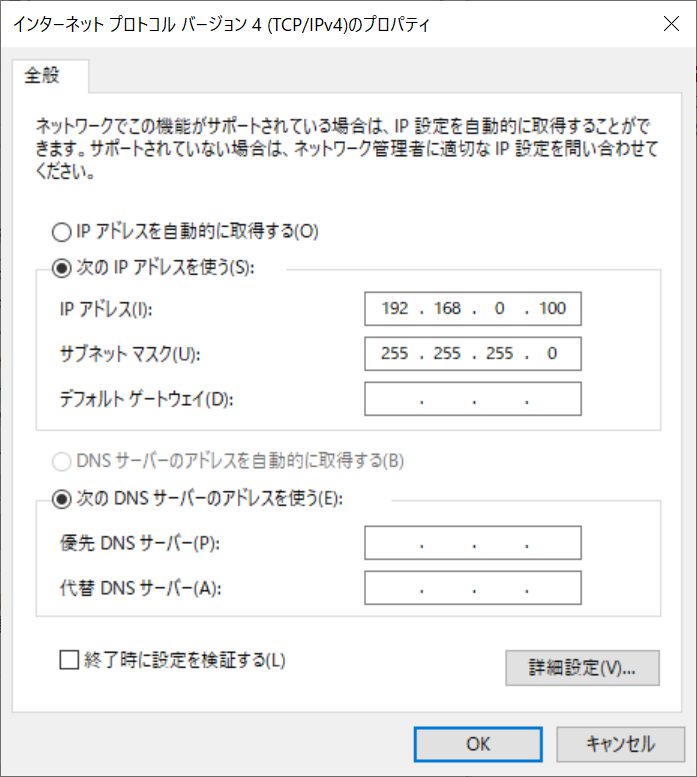

| IP 주소 192.168.0.100 |
| 서브넷 마스크 255.255.255.0 |

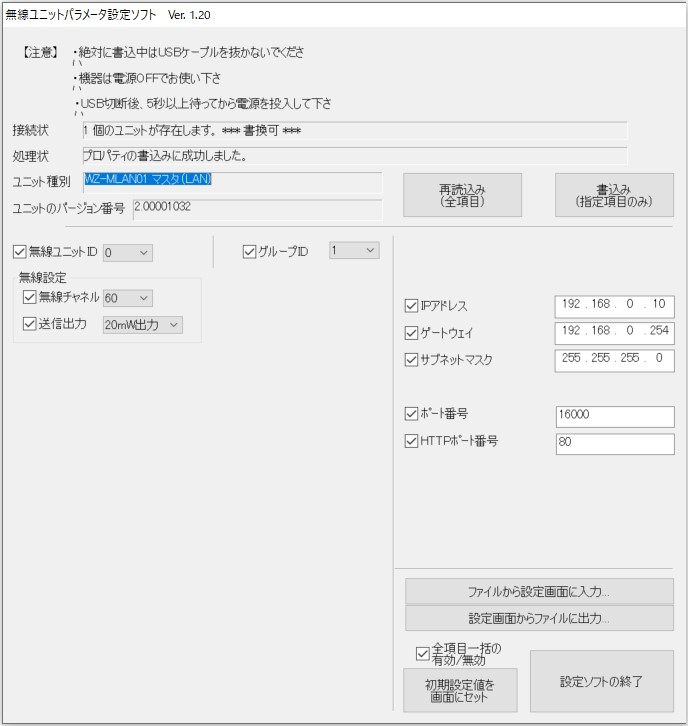

무선 본체 마스터 (LAN) |
| 무선 | 유닛 ID0 |
| 그룹 ID1 |
| 무선 채널 60 |
| 송신 출력 20mW 출력 |
| IP 주소 192.168.0.10 |
| 게이트웨이 192.168.0.254 |
| 서브넷 마스크 255.255.255.0 |
| 포트 번호 1600 |
| HTTP 포트 번호 80 |

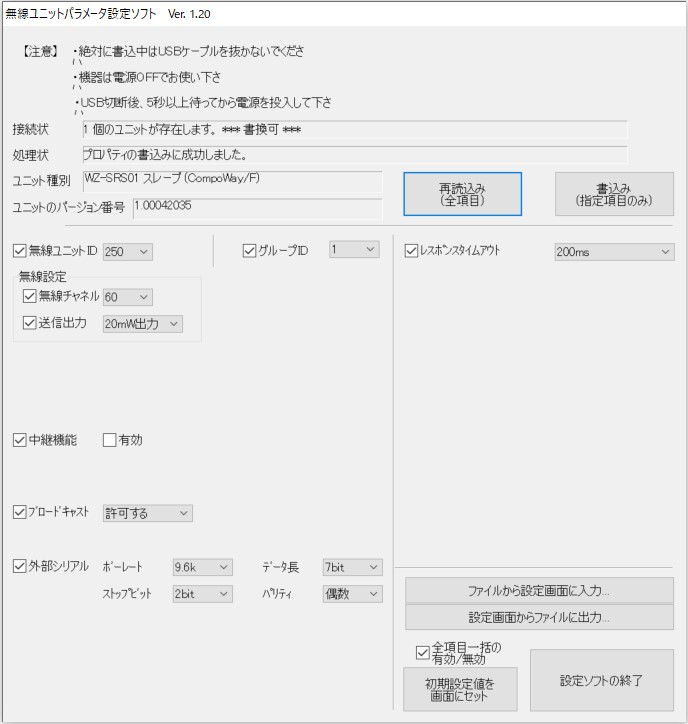

무선 서브 유닛 슬레이브 （CompoWay/F） | | 무선 유닛 ID 250 무선 서브 유닛을 복수로 사용하는 경우, 무선 유닛 ID가 중복되지 않도록 설정하십시오 (예: 1호기 250, 2호기 249 등) | |||
| 그룹 ID1 |
| 무선 채널 60 |
| 중계 기능― |
| 브로드캐스트 허용 |
| 보레이트 9.6k |
| 데이터 길이 7bit |
| 스톱 비트 2bit |
| 패리티 짝수 |
| 응답 타임아웃 200ms 초기값 변경 항목 (ZN-PD-S 연결 시 권장값) | |

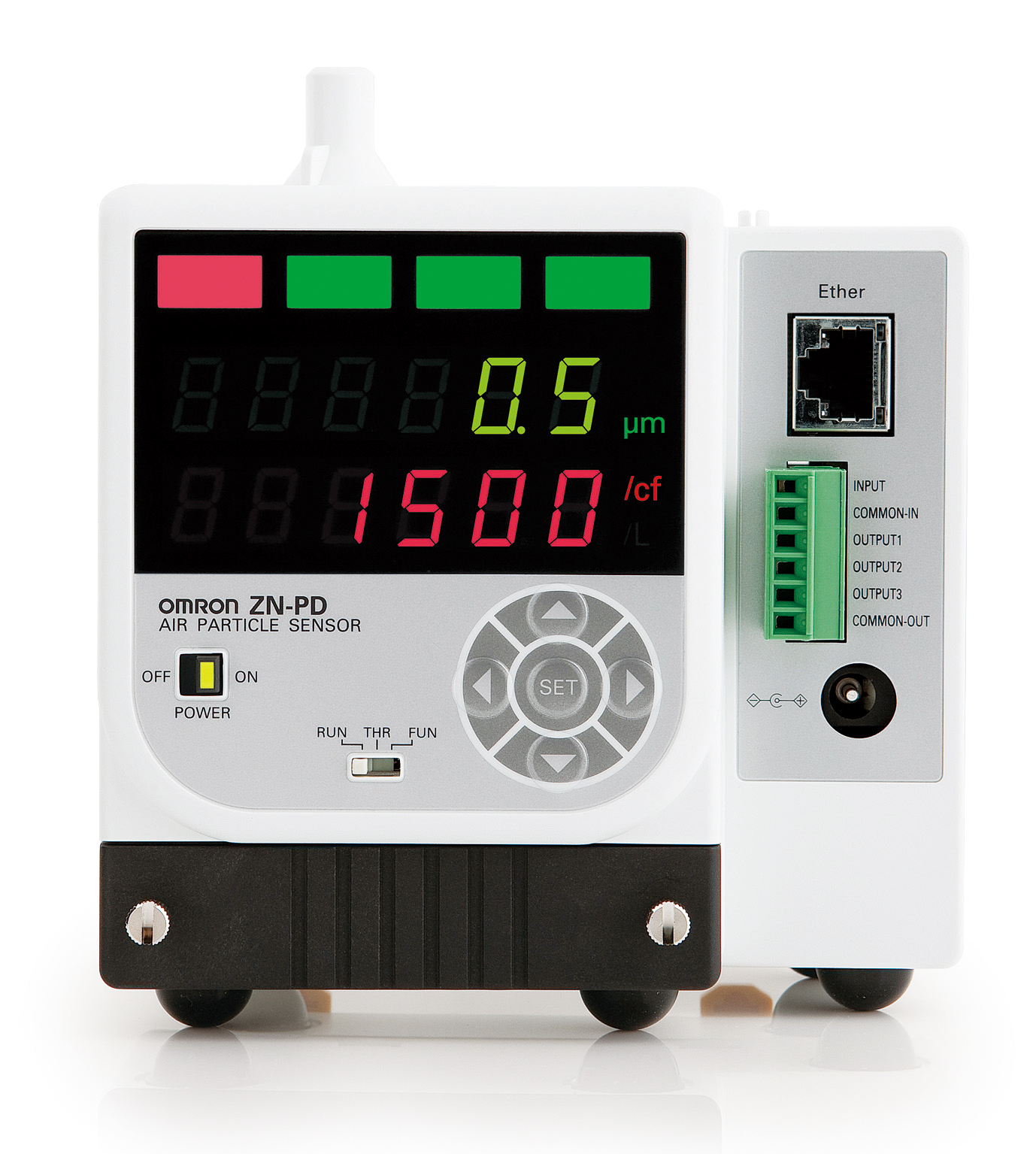

| 에어 파티클 센서 ZN-PD03-S |

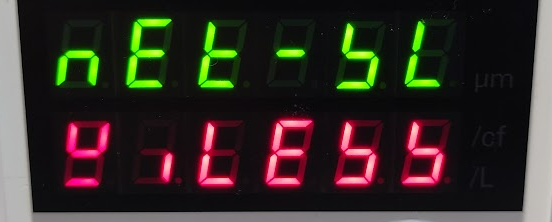

| 통신 모드(nEt-SL) | WiLESS 초기값 변경 사항 설정 변경 후 | ||
| 본체를 전원 재시작하십시오―노드 ID(nodE | ) | ||
| 01 |
| 전송 속도(bAUd | ) |
| 9600 |
| 데이터 비트(dAtbit | ) |
| 7 |
| 패리티(PAritY | ) |
| EvEn |
| 스톱 비트(StoP | ) |
2. 부모기(WZ-MLAN)와 자식기(WZ-SRS)의 통신이 정상적으로 이루어지고 있는지 확인한다
| 절차 | |
| 1 | Node Monitor를 실행한다 |

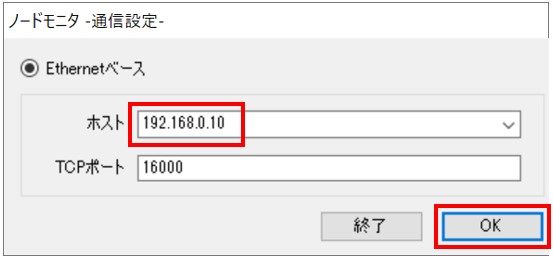

| 2 | 호스트에 "192.168.0.10"을 입력하고 "확인"을 클릭 |

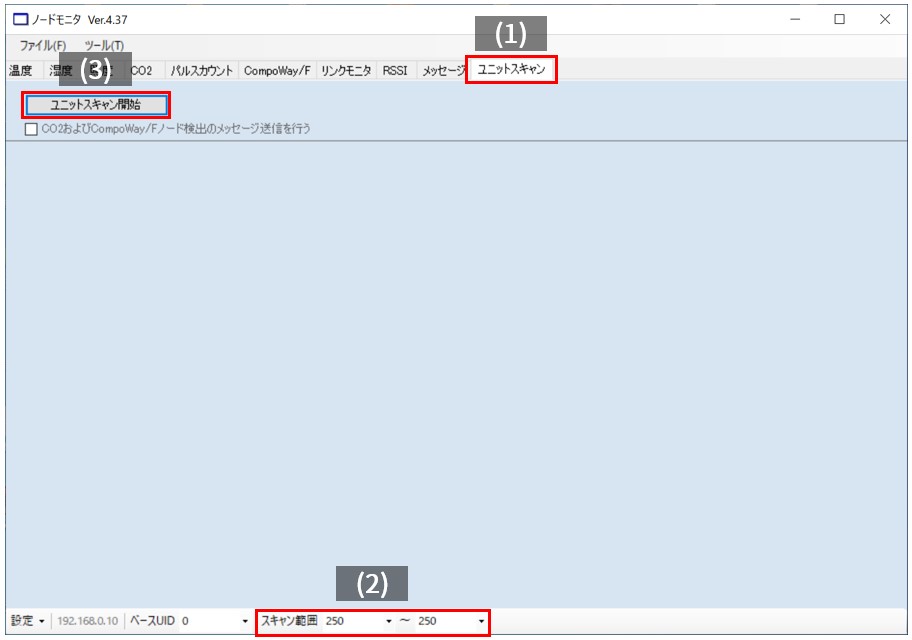

| 3 | (1)「유닛 스캔」을 클릭 (2)「스캔 범위」값을「250」~「250」으로 설정 (3) "유닛 스캔 시작"을 클릭 |

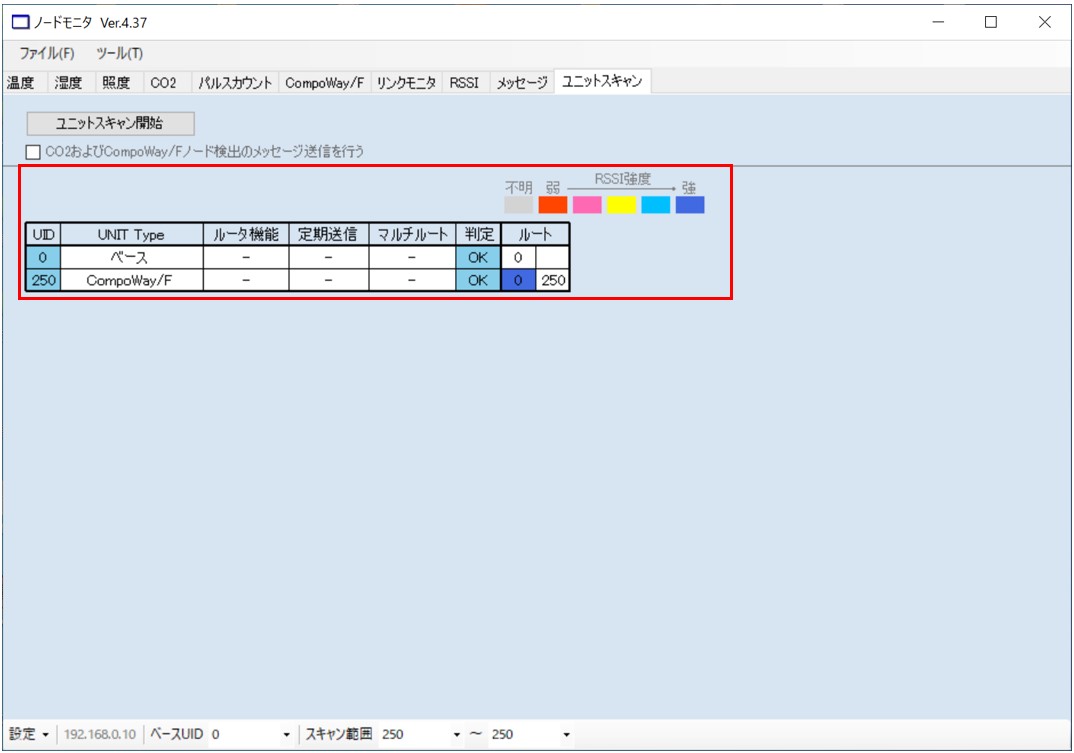

| 4 | 통신이 정상적으로 이루어지면 아래 스캔 결과가 표시됩니다 ※ 스캔 결과에 아무것도 표시되지 않는 경우의 해결 방법은 해당 FAQ를 참조하십시오 |
3. 연결 기기 설정 수행
| 절차 | |
| 1 | Multi Data Viewer Light 실행 |

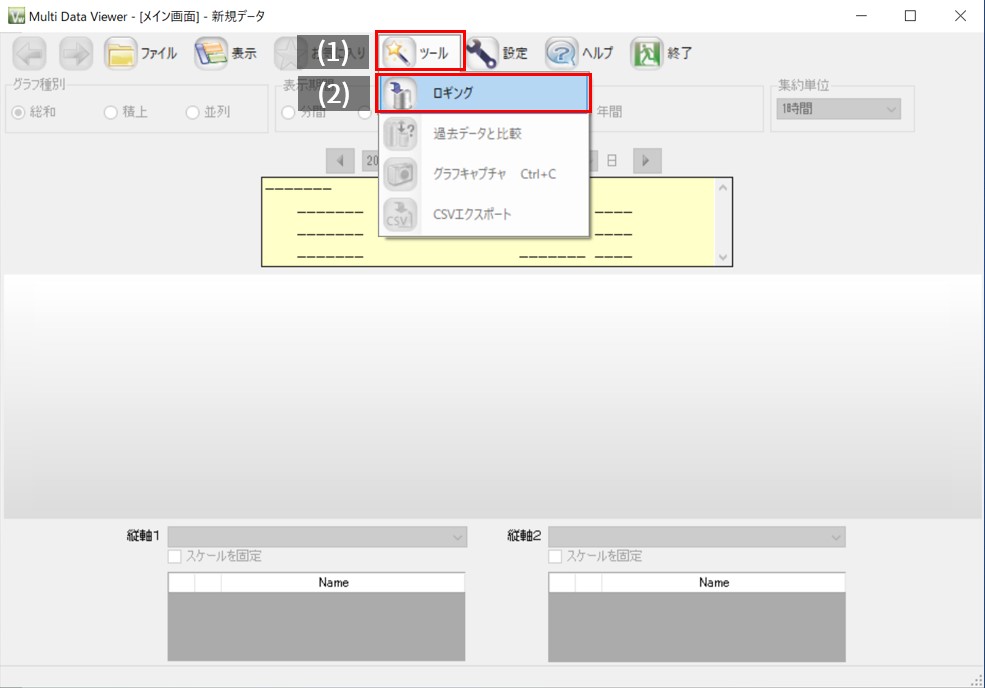

| 2 | 「도구」-「로깅」을 클릭 |

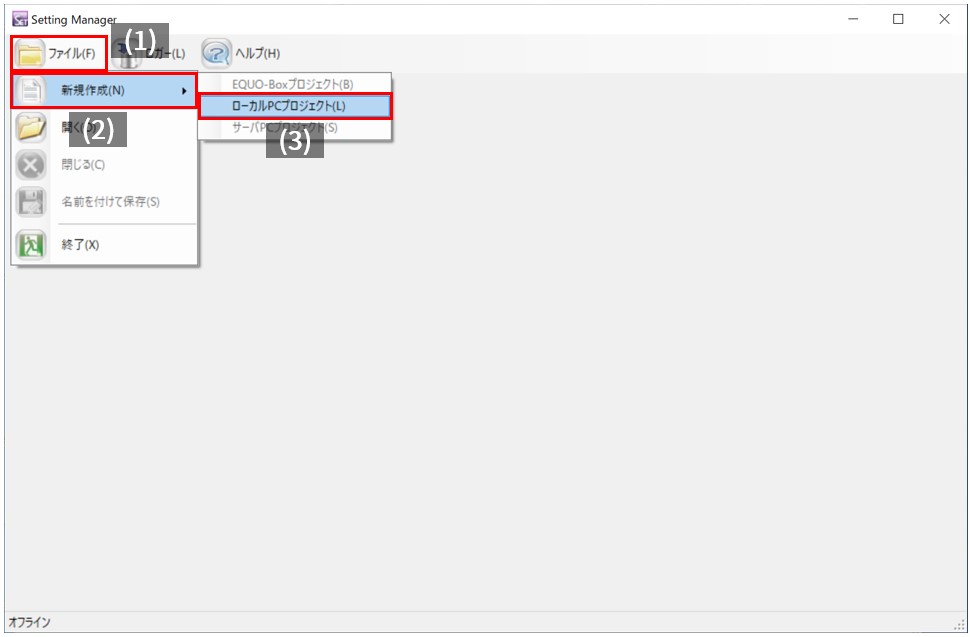

| 3 | 「파일」-「새로 만들기」-「로컬 PC 프로젝트」순으로 클릭 |

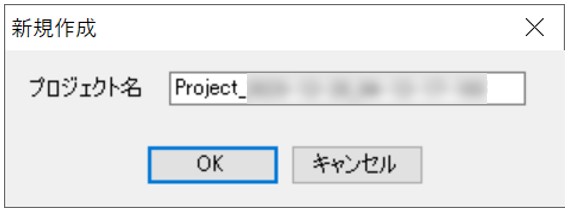

| 4 | 임의의 프로젝트 이름을 입력하고 「확인」을 클릭 |

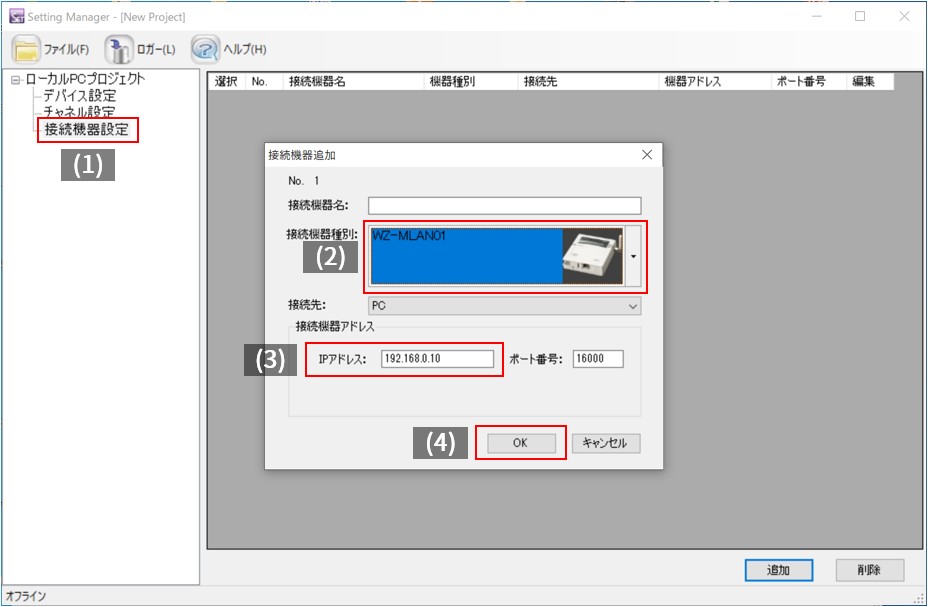

| 5 | (1)「연결 기기 설정」을 클릭 (2)「연결 기기 종류」를「WZ-MLAN01」으로 설정 (3)「IP 주소」가「192.168.0.10」으로 설정되어 있는지 확인 (4)「확인」을 클릭 |

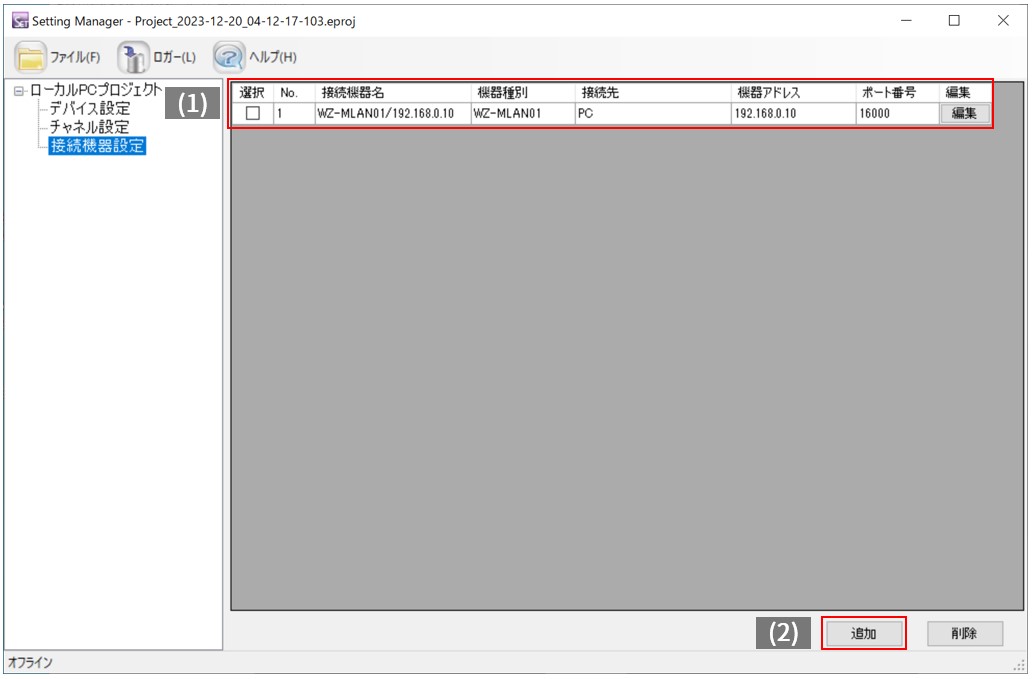

| 6 | (1) 「WZ-MLAN01」이 추가되었는지 확인하십시오 (2)「추가」를 클릭 |

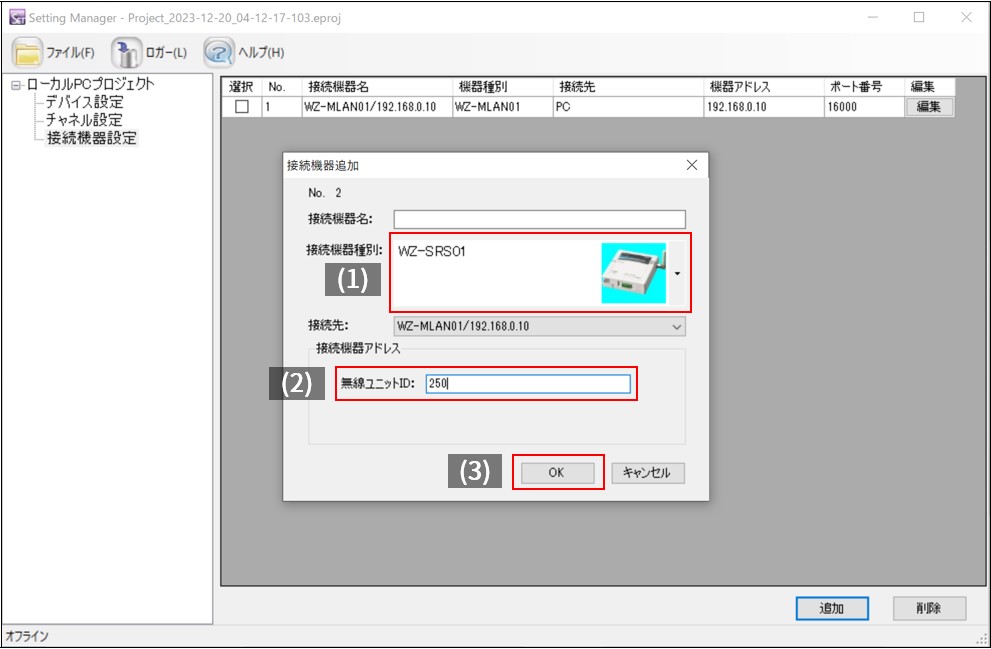

| 7 | (1)「연결 기기 종류」를「WZ-SRS01」로 설정 (2)「무선 유닛 ID」가「250」으로 설정되어 있는지 확인 (3)「확인」을 클릭하십시오 |

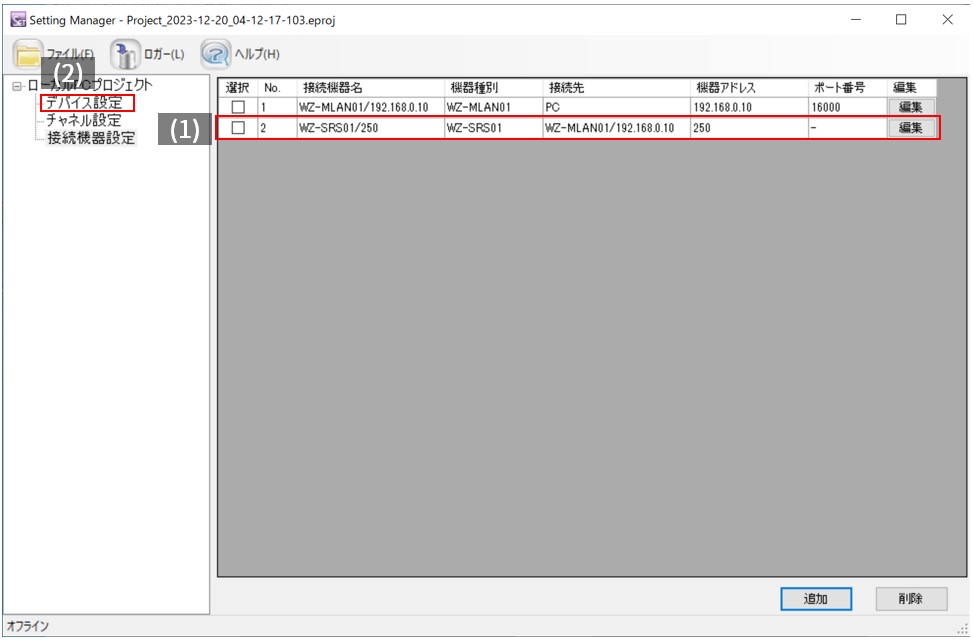

| 8 | (1) 「WZ-SRS01」이 추가되었는지 확인하십시오 (2)「기기 설정」을 클릭 |

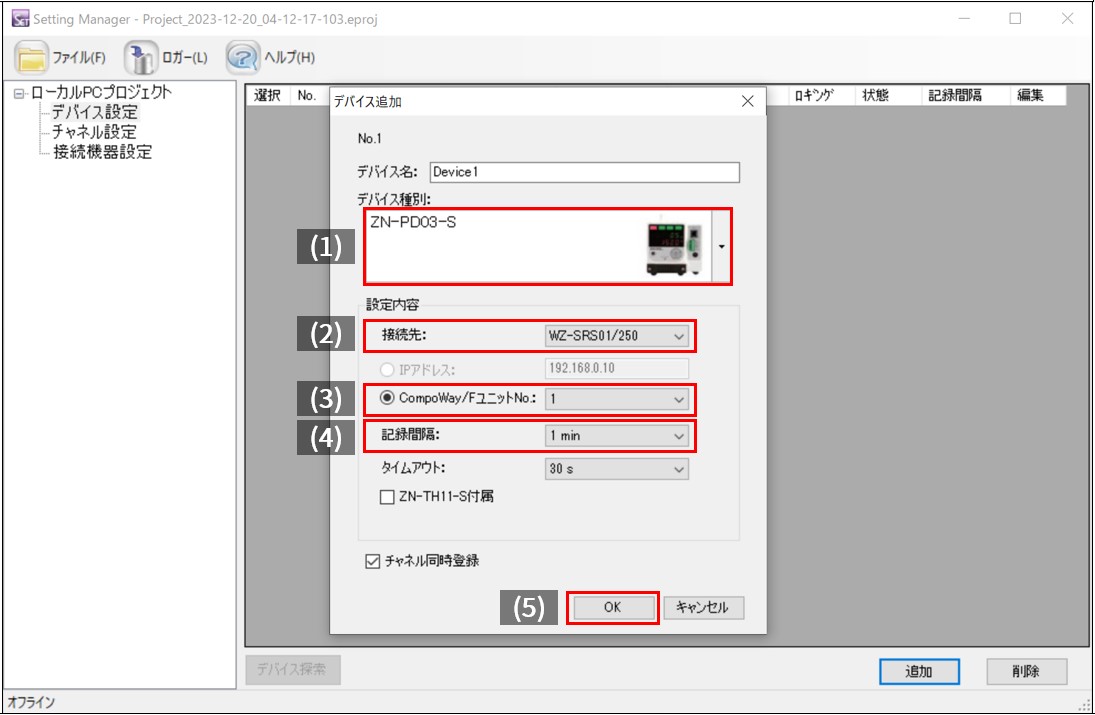

| 9 | (1)「기기 종류」를「ZN-PD03-S」로 설정 (2)「연결 대상」을「WS-SRS01/250」으로 설정 (3) 「CompoWay/F 유닛 번호」를 「1」로 설정 (4)「기록 간격」을「1분」으로 설정 (5)「확인」을 클릭 |
４．로깅하기
| 절차 | |

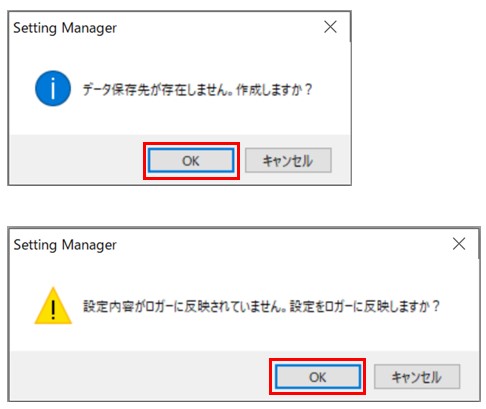

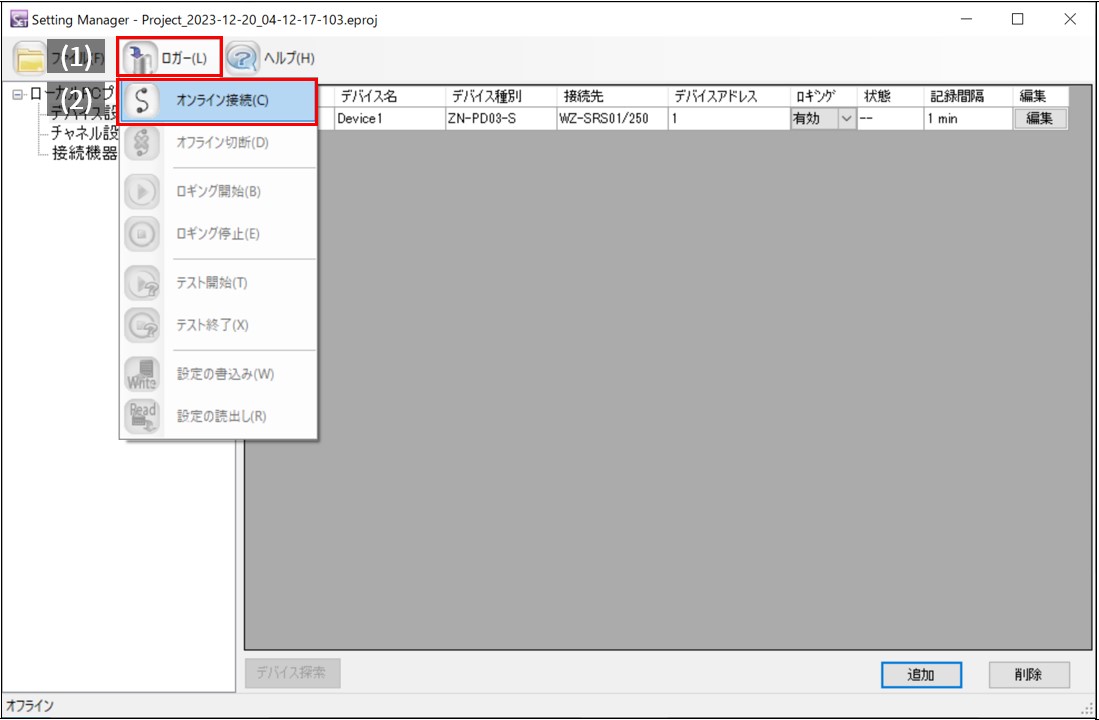

| 1 | (1)「로거」를 클릭 (2) 「온라인 연결」을 클릭 ※ 아래 메시지가 표시될 경우 「확인」을 클릭하십시오 |

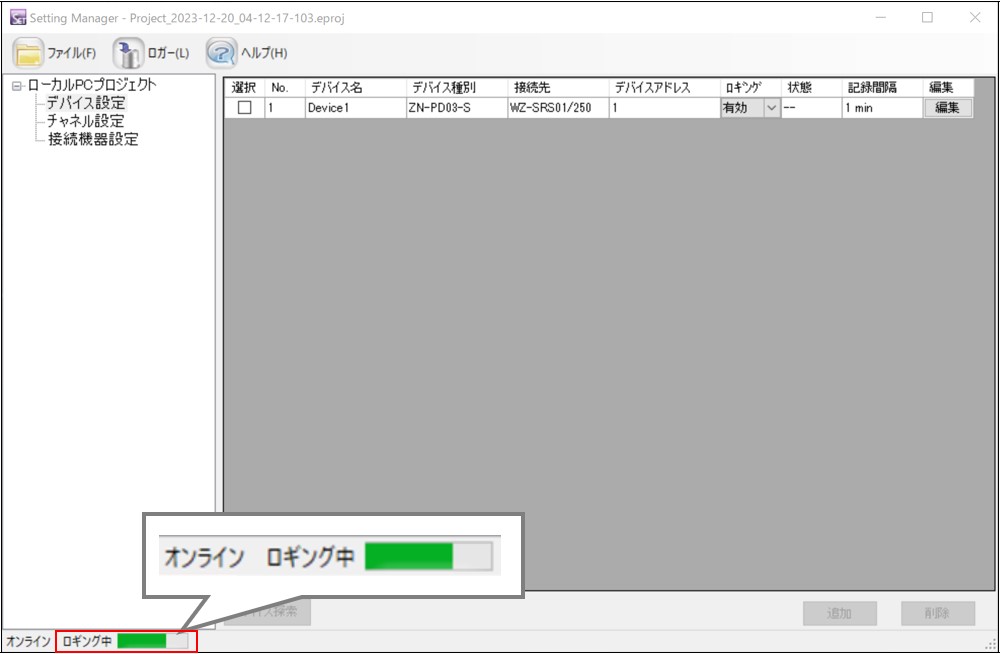

| 2 | 창 좌하단에 「온라인 로깅 중」이 표시되며 로깅이 시작됩니다 |

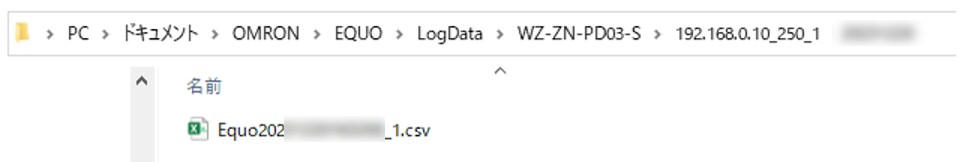

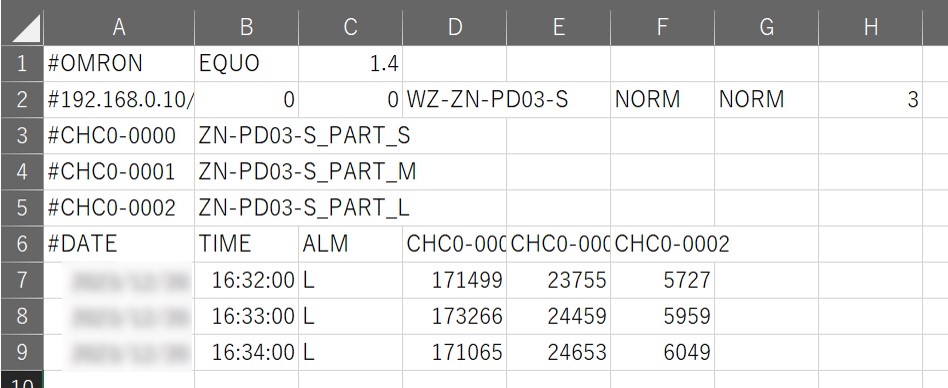

| 3 | 로깅 데이터는 문서 폴더 내에 CSV 형식으로 저장됩니다 |

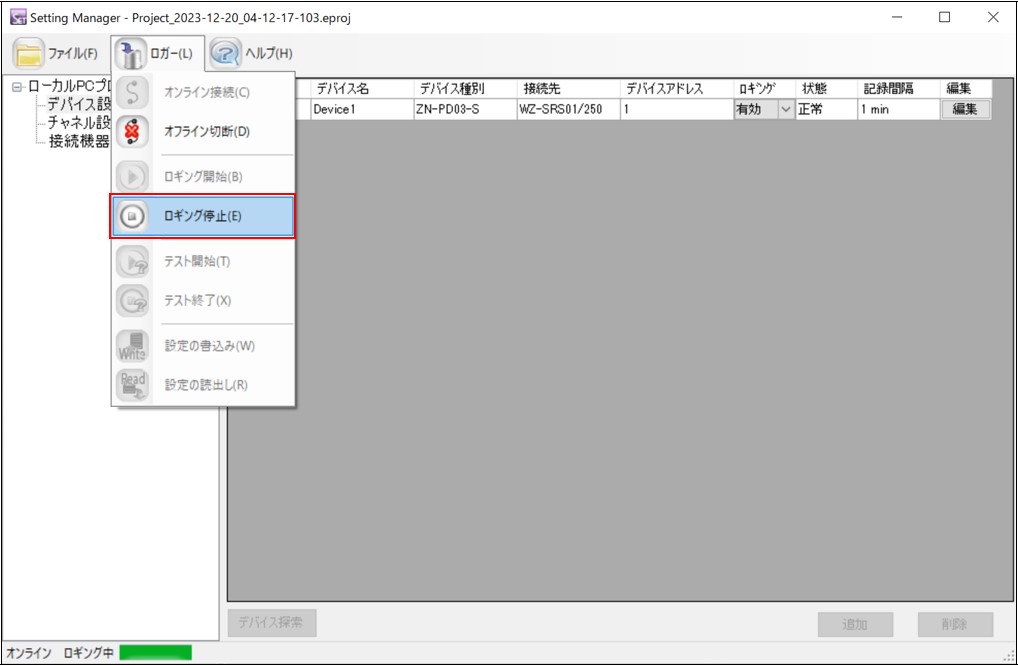

| 4 | 「로깅 중지」를 클릭하여 로깅을 종료합니다 |
