파이버 커넥터 E39-F13, E39-F14, E39-F15의 사용법을 알려주세요.

파이버 커넥터 E39-F13

형 E39-F13, -F14, -F15는 탈착이 용이한 중계 커넥터입니다.
아래 절차에 따라 사용하십시오.

■절차

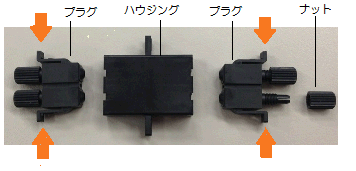

①		플러그의 걸쇠(주황색 화살표)를 잡고 하우징에서 빼냅니다. 　 *왼쪽 사진은 뽑은 상태입니다.
②		플러그 너트를 풀고 광섬유를 삽입합니다. 0.8㎜ 나온 상태에서 너트를 조여 고정하십시오. 하우징의 절개부는 0.8㎜입니다. 커팅 부분에 맞추면 설정할 수 있습니다. 너트 조임은 공구를 사용하지 않고 손으로 조여(약 0.2N·m) 고정하십시오.

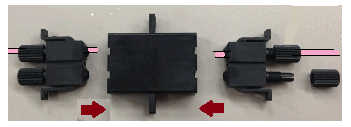

③		플러그를 하우징에 장착합니다. 플러그가 '찰칵' 소리가 날 때까지 삽입하십시오.

〔주의〕
・커넥터와 광섬유 사이에 29.4N 이상의 인장력을 가하지 마십시오. 광섬유가 빠질 수 있습니다.
・광섬유 커넥터 사용 시 검출 거리가 짧아집니다. 해당 FAQ를 참조하십시오.

〔참고〕
하우징 및 플러그 단품도 준비되어 있습니다. (하우징, 플러그 모두 1개입입니다)
・하우징　형 E39-F13-1, 형 E39-F14-1, 형 E39-F15-1
・플러그　　　형 E39-F13-2, 형 E39-F14-2
