전원 공급 장치의 과전압 보호 기능이 작동할 때의 동작을 알려주세요.
- 등록일
- 2025. 12. 17.
전원 공급 장치의 과전압 보호 기능이 작동할 때의 동작을 알려주세요.
과전압 보호 기능은 부하에 과도한 전압이 걸리지 않도록 하는 기능입니다.
전원 공급 장치의 출력 단자 간 과도한 전압이 감지될 때 작동합니다.

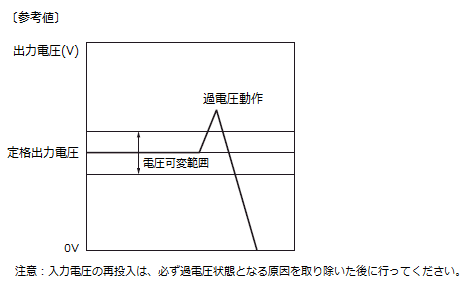

과전압 보호 기능이 작동하면 출력 전압을 낮추고 차단합니다.
복귀시키려면 입력 전원을 OFF로 한 후 일정 시간(아래 표 참조) 방치한 뒤 입력 전원을 재투입하십시오.
・과전압 보호 기능의 작동 값은 기종에 따라 다릅니다.
・전원 재투입 후에도 복구되지 않는 경우 내부 회로가 손상되었을 가능성이 있습니다.
이 경우 전원 공급 장치 교체를 검토하십시오.
・과전압 보호 기능은 낙뢰 등 외부 서지로 작동할 수도 있습니다.
(표1) 과전압 보호 기능의 동작값
| 시리즈 | 대상 | 동작값 | 방치 시간 |
| 형식 S8VK-WA | 240W 480W 960W | 130% 이상 | 3분 이상 |
| 형식 S8VK-WB | 240W 480W 960W | 130% 이상 | 3분 이상 |
| 형식 S8VK-X | 30W 60W 120W 240W 480W | 130% 이상 | 3분 이상 |
| 90W | 110% 이상 | ||
| 형식 S8VK-S | 모든 기종 (30W, 60W, 120W, 240W, 480W) | 130% 이상 | 3분 이상 |
| 형식 S8FS-G | 모든 기종 (15W, 30W, 50W, 100W, 150W 300W 600W) | 120% 이상 | 3분 이상 |
| 형식 S8VK-G | 모든 기종 (15W, 30W, 60W, 120W, 240W, 480W) | 130% 이상 | 3분 이상 |
| 형식 S8VK-T | 모든 기종 (120W 240W 480W 960W) | 130% 이상 | 5분 이상 |
| 형식 S8VS | 형 S8VS-09024□S만 | 110% 이상 | 3분 이상 |
| 형식 S8VS-09024□S 이외의 모든 기종 | 130% 이상 | ||
| 형식 S8JX-N *1 | 15W(*1) 30W(*1) 50W(*1) 100W(*1) 150W(*1) | 130% 이상 | 7분 이상 |
| 300W(*1) 600W(*1) | 120% 이상 | 3분 이상 | |
| 형식 S8JX-P *2 | 모든 기종 (50W(*2) 100W(*2) 150W(*2) 300W 600W) | 130% 이상 | 3분 이상 |
| 형식 S8VM *3 | 모든 기종(*3) (15W 30W 50W 100W 150W 300W 600W 1500W) | 140% 이상 | 3분 이상 |
| 형식 S8EX *4 | 모든 기종(*4) (15W 30W 50W 100W 150W 240W) | 130% 이상 | 3분 이상 |
| 형식 S8EA *5 | 전 기종(*5) (50W 75W 100W 150W) | 130% 이상 | 3분 이상 |
| 형식 S8TS | 전 기종 (25W(DC5V/5A) 30W(DC12V/2.5A) 60W(DC24V/2.5A)) | 120% 이상 | 1분 이상 |
| 형식 S82S | 과전압 보호 기능 없음 | ||
*1 형식 S8JX-N 시리즈는 2019년 3월에 생산을 종료했습니다.
*2 형식 S8JX-P 시리즈의 50W, 100W, 150W 기종은 2019년 3월에 생산을 종료했습니다.
*3 형식 S8VM 시리즈는 2019년 3월에 생산을 종료했습니다.
*1~*3 대체품 확인 방법은 해당 FAQ를 참조하십시오. 교체용 장착 금구에 대해서는 해당 FAQ를 참조하십시오.
*4 S8EX 시리즈는 2020년 3월에 생산을 종료했습니다.
*5 S8EA 시리즈는 2020년 3월에 생산을종료했습니다.
*4 *5대체품 확인 방법은 해당 FAQ를 참조하십시오.
