파이버 유닛 E32의 슬리브를 구부릴 수 있습니까?

파이버 유닛 E32의 슬리브를 구부릴 수 있습니까?

형식에 따라 다릅니다. 아래 표를 참조하십시오.
(게재되지 않은 형식에 대해서는 카탈로그에서 확인해 주십시오.)

(표1) 파이버 유닛 형 E32 슬리브 굽힘 가공 가능 여부 대표 예시　

종류	검출 방향	형식	슬리브 굽힘 가공
			가능 여부	굽힘 R
투과형	사이드 뷰	형 E32-T24R	불가	－
		형 E32-T24E	불가	－
	탑 뷰	형 E32-T33	불가	－
		형 E32-T21-S1	불가	－
		형 E32-TC200BR	가능	R5
반사형	사이드 뷰	형 E32-D24R	불가능	－
		형 E32-D24-S2	가능	R25
	탑 뷰	형 E32-D43M	불가능	－
		형 E32-D331	불가	－
		형 E32-D33	불가	－
		형 E32-D32-S1	불가	－
		형 E32-D31-S1	불가	－
		형 E32-DC200F4R	가능	R5
		형 E32-D22-S1	불가
		형 E32-D21-S3	가능	R10
		형 E32-DC200BR	불가능
		형 E32-D25-S3	가능	R10
		형 E32-D73-S	가능	R10

■ 굽힘 가공에 관하여

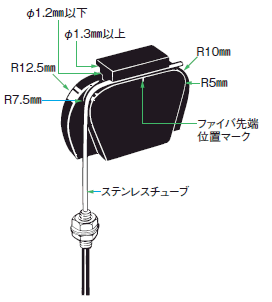

벤딩 가공에는 슬리브 벤더(별매): 형 E39-F11을 사용하십시오.
슬리브 벤더로는 R12.5㎜, R10㎜, R7.5㎜, R5㎜ 가공이 가능합니다.
다만, 스테인리스 튜브의 굽힘 반경은 가능한 한 크게 설정해 주십시오.
굽힘 반경을 작게 하면 검출 거리가 짧아집니다.
또한, 선단 10㎜, 파이버 헤드 측 10㎜는 굽힘 가공을 피하십시오.

　　　　
굽힘 가공 시에는 스테인리스 튜브의 선단을 슬리브 벤더의 홈에 삽입하고 코너의 곡률에 따라 천천히 굽혀 주십시오.
