파이버 센서 E32를 연장하고 싶습니다. 파이버 케이블(단선만)이 있나요?

파이버 센서 E32를 연장하고 싶습니다. 파이버 케이블(단선만)이 있나요?

파이버를 연장할 경우, 아래 표에 기재된 파이버 케이블(단선만)을 사용하십시오.
단, 내화학성 광섬유나 내열성 광섬유의 연장용 광섬유 케이블(단선만)은 준비되어 있지 않습니다.
　내약성 파이버: E32-T11NF, E32-T11F, 형 E32-D11U
　내열성 광섬유: E32-T51, E32-T51R, E32-T81R-S, E32-D51, E32-D51R, E32-D81R-S, E32-D611-S, E32-D61-S, E32-D73-S

(표1) 파이버 케이블 목록
・사용하시는 파이버 유닛의 파이버 직경, 파이버 굽힘 반경을 카탈로그에서 확인하신 후 아래 표에서 선택해 주십시오.
・모두 2개가 들어 있습니다.
・광섬유 센서를 연장할 경우 광섬유 커넥터를 사용하십시오. 광섬유 커넥터에 대해서는 해당 FAQ를 참조하십시오.
・광섬유 연장 시 검출 거리에 미치는 영향에 대해서는 해당 FAQ를 참조하십시오.

광섬유 유닛			케이블(단선만)
케이블 굽힘 반경	광섬유 직경	형식 예	사양/ 광섬유 직경	형식	길이
R25	φ2.2	E32-CC200	표준 φ2.2	E32-J1 2M	2m
				E32-J1 5M	5m
				E32-J1 10M	10m
				E32-J1 20M	20m
R40	φ2.2	E32-T12F	표준 φ2.2	E32-J1 2M	2m
				E32-J1 5M	5m
				E32-J1 10M	10m
				E32-J1 20M	20m
내굴곡성 R4	φ2.2	E32-D11	내굴곡성 φ2.2	E32-J1B 2M	2m
				E32-J1B 5M	5m
				E32-J1B 10M	10m
				E32-J1B 20M	20m
파이버 유닛			케이블(단선만)
케이블 굽힘 반경	광섬유 직경	형식 예	사양/ 광섬유 직경	형식	길이
꺾임 방지 R1	φ2.2	E32-T11N	유연 φ2.2	E32-J1R 2M	2m
				E32-J1R 5M	5m
				E32-J1R 10M	10m
				E32-J1R 20M	20m
구부러지기 어려운 R2	φ2.2	E32-LD11N	유연함 φ2.2	E32-J1R 2M	2m
				E32-J1R 5M	5m
				E32-J1R 10M	10m
				E32-J1R 20M	20m
R10	φ1	E32-T24E	소경 표준 φ1.0	E32-J2 2M	2m
				E32-J2 5M	5m
				E32-J2 10M	10m
				E32-J2 20M	20m
굴절 저항성 R1	φ1	E32-D24R	세경 유연 φ1.0	E32-J2R 2M	2m
				E32-J2R 5M	5m
				E32-J2R 10M	10m
				E32-J2R 20M	20m

■확인 예시
【예1】E32-T24R(투과형)　【예2】E32-T24E(투과형)　

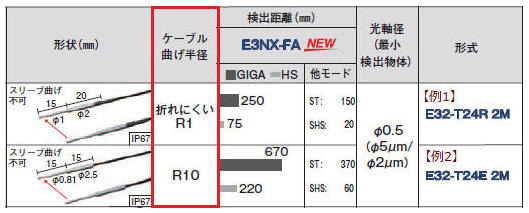

절차 1	카탈로그의 사양 목록에서 사용하시는 파이버 유닛의 케이블 굽힘 반경을 확인합니다. ?【예1】E32-T24R: 꺾임 방지 R1 　【예2】E32-T24E：R10

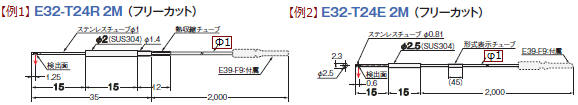

절차 2	카탈로그 기재의 외형 치수에서 사용하시는 파이버 유닛의 파이버 직경을 확인합니다. ?【예1】E32-T24R: Φ1 　【예2】E32-T24E: Φ1
절차 3	(표1)을 참조하여, 절차1, 절차2에서 확인한 굽힘 반경, 광섬유 직경으로부터 케이블(단선만)의 형식을 확인합니다. ?【예1】E32-T24R을 2m 연장하고자 하는 경우 ：E32-J2R 2M 　【예2】E32-T24E를 10m 연장하고자 하는 경우：E32-J2 10M
단계 4	필요 수량을 확인하십시오. 케이블(단선만)은 모두 2개가 들어 있습니다. 투과형 광섬유를 연장하는 경우, 주문 수량 1개로 투광 및 수광 연장이 가능합니다. 【예1】E32-T24R을 10m 연장하고자 하는 경우 : E32-J2R 10M 수량 1개로 주문해 주십시오. 　【예2】E32-T24E를 5m 연장하고자 하는 경우: E32-J2 5M 수량 1개로 주문해 주십시오.
